G2R系列双组触点直插式继电器结构

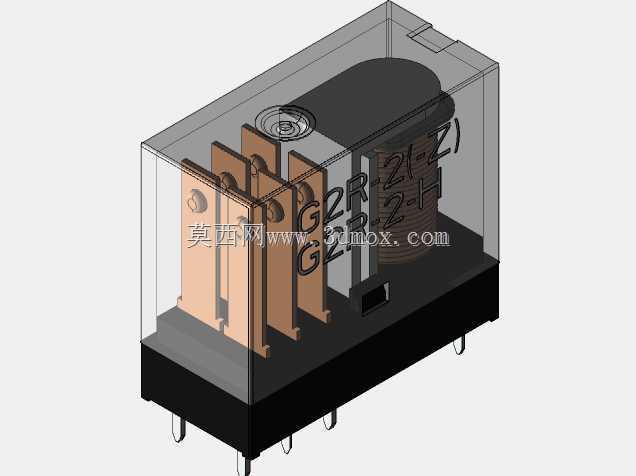

　　在工业控制回路、小型自动化设备、民用电气控制板的设计选型中，这类双组转换触点的小型电磁继电器是极为常用的中间控制元件，承担着小电流控制大电流、低压回路隔离高压回路、信号中转扩容的核心作用，很多设备的IO输出端口、负载驱动前端都会搭配该规格的继电器做信号转接，避免主控板直接带载产生的冲击损坏核心控制单元。从结构设计来看，这款继电器采用透明外壳封装，既可以直观观察内部触点的吸合状态，也能对内部的电磁线圈、触点组、衔铁结构形成物理防护，隔绝车间环境中的粉尘、潮气侵入，避免触点氧化或机构卡滞。外壳内部的核心结构分为电磁驱动部分与触点承载部分，电磁线圈采用立式绕制结构，搭配导磁轭铁形成闭合磁路，

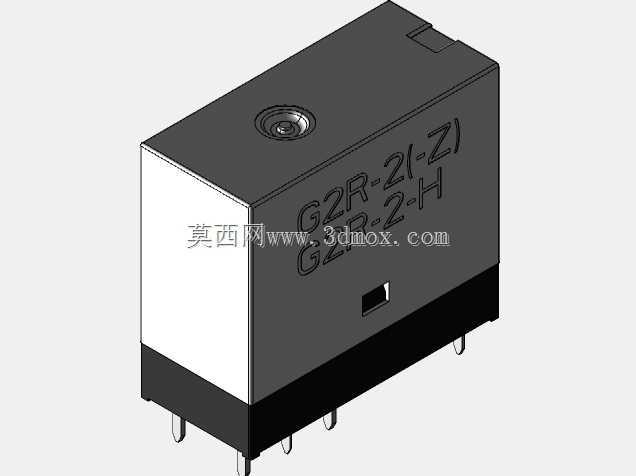

　　在线圈通入额定电压后产生足够的电磁吸力带动衔铁动作，进而推动触点簧片完成通断切换；触点部分采用双组DPDT结构，每组触点都包含常开、常闭两个回路，可以同时实现两路独立回路的切换控制，适配需要同步通断两个不同回路的控制场景，比如电机正反转的互锁控制、双路信号的同步切换等场景都能适配。在安装边界上，这款继电器采用THT通孔直插的安装方式，引脚间距符合通用PCB安装规范，整体外形长度29mm、宽度13mm、高度25.5mm，在PCB布局时可以按照这个尺寸预留安装空间，引脚伸出长度适配常规1.6mm厚度的PCB板，过波峰焊时可以实现可靠固定，不需要额外增加固定支架就能满足常规振动场景下的安装可靠性。设计建模过程中，

　　需要重点还原内部的动作间隙，比如衔铁与铁芯的吸合行程、触点簧片的形变余量、引脚的位置度公差，这些参数直接影响继电器的动作可靠性，如果建模时尺寸偏差过大，在做虚拟装配验证时就会出现机构干涉，导致模拟动作时出现卡滞，无法还原真实的吸合释放过程。触点部分的簧片采用弹性铜材建模，还原了簧片的弯折角度与触点铆接位置，触点头部的银合金触点区域做了单独的结构区分，方便后续做材料属性赋值与电气性能仿真。线圈部分的绕线区域、骨架结构都做了精细化还原，包括线圈两端的引脚连接位置、轭铁的折弯结构都和实物保持一致，透明外壳的卡扣结构也做了完整呈现，方便结构工程师做外壳装配的干涉检查，也能为PCB布局时的周边元件避让提供准确的尺寸参考。在实际设备应用中，

　　这类继电器通常搭配继电器底座使用，也可以直接焊接在PCB板上，广泛应用在小型PLC的输出扩展板、家电控制板、小型自动化设备的控制回路、测试仪器的信号切换单元中，因为其体积紧凑，双组触点的配置可以在有限的板卡空间内实现更多的回路控制，相比单组触点的继电器可以节省近一半的安装空间，对于空间受限的便携设备、嵌入式控制板来说非常适配。建模时还需要注意外壳的内壁与内部机构的间隙预留，实际生产中外壳和内部组件之间需要预留足够的装配公差，避免生产过程中因为零件尺寸公差导致外壳无法扣合，同时透明外壳的壁厚均匀性也做了还原，避免注塑生产时出现缩痕影响外观透明度。底部的引脚位置严格按照实物的排布做了坐标定位，每个引脚的直径、伸出长度都符合行业通用的安装规范，工程师在做PCB封装设计时可以直接参考模型的引脚坐标绘制封装，不需要额外手动测量尺寸，能大幅缩短板卡设计的周期。另外，模型还原了继电器顶部的标识区域，包括型号标注、引脚定义标识的位置，方便生产装配时做方向识别，避免焊接时出现引脚方向装反的问题。在做设备的虚拟调试时，这个高精度的模型可以直接导入设备的三维装配体中，检查继电器和周边元件、外壳、走线的空间间隙，避免实际组装时出现元件碰撞、走线空间不足的问题，尤其是在紧凑式控制箱的设计中，每一个元件的尺寸精度都会影响整体的布局合理性，准确的继电器模型可以帮助工程师提前预判空间冲突，减少打样后的修改次数。
