内花键直齿圆柱传动齿轮三维设计

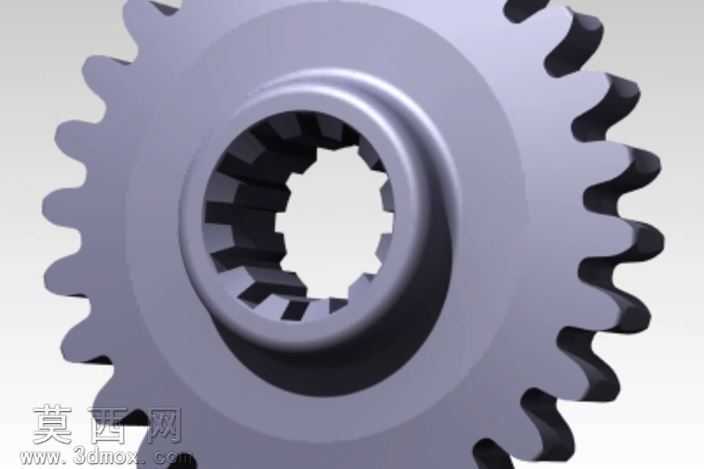

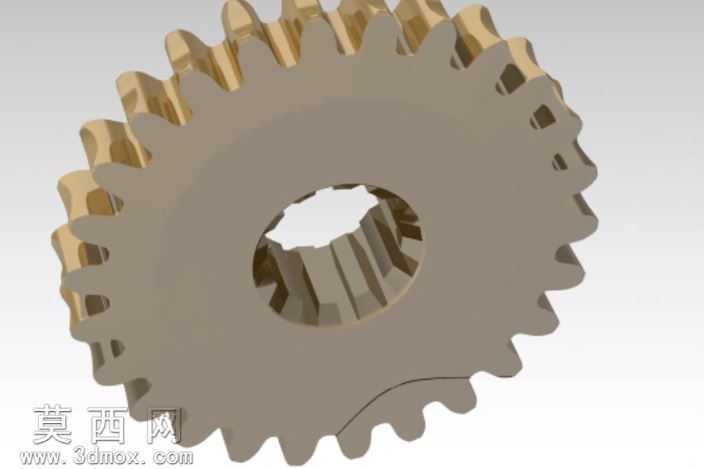

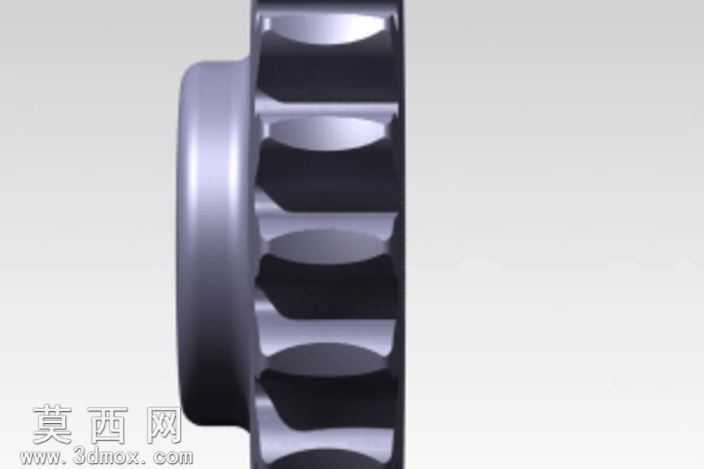

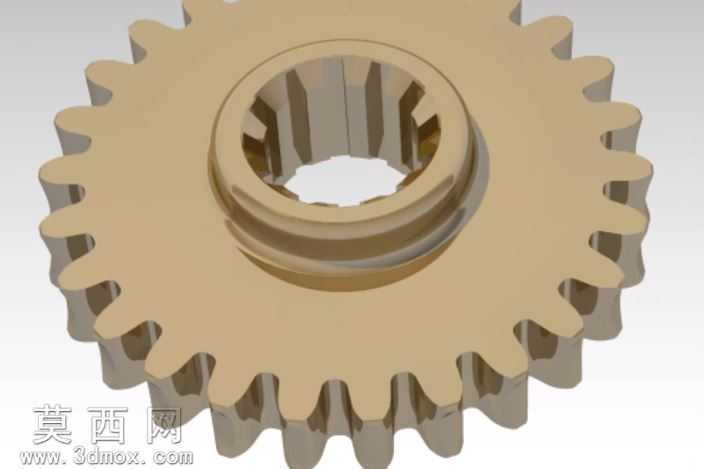

本作品为内花键直齿圆柱传动齿轮的三维参数化建模成果，建模过程严格遵循渐开线圆柱齿轮的齿廓生成原理，首先通过参数化方程精准绘制渐开线齿廓曲线，结合齿顶圆、齿根圆、分度圆的基准参数完成单齿齿形的闭合轮廓构建，通过环形阵列操作完成全周轮齿的均匀排布，保证轮齿的齿距、齿厚、齿槽宽参数完全符合传动设计规范。针对齿轮中心的内花键结构，建模时严格匹配花键的齿数、模数、定心方式参数，精准绘制花键齿的轮廓特征，通过拉伸切除操作完成内花键孔的成型，保证花键与轴类零件配合时的定心精度与扭矩传递能力。模型整体采用实体建模方式，对轮齿与轮毂的过渡圆角、轮毂端面的凸台结构都做了精细化处理，避免出现应力集中的尖锐棱角，还原真实齿轮零件的工艺结构特征。材质渲染阶段采用金属铜合金材质效果，通过调整材质的粗糙度、金属度、反射率参数，还原金属零件的哑光金属质感，搭配柔和的环境光照与阴影效果，清晰呈现轮齿的齿形轮廓、内花键的齿槽结构以及轮毂的台阶特征，让模型的视觉呈现更贴近真实机加工零件的质感。设计过程中充分考虑齿轮的实际传动工况，轮齿的齿宽、轮毂的厚度、内花键的长度参数都经过合理匹配，保证齿轮在传递扭矩时具备足够的结构强度，同时兼顾零件的轻量化设计需求，避免不必要的材料冗余。模型的所有特征都保留完整的参数化建模历史，可通过修改模数、齿数、压力角、花键参数快速生成同类型不同规格的齿轮模型，能够直接用于机械传动系统的虚拟装配、运动仿真、干涉检查工作，也可作为机械设计教学、传动方案演示的数字化模型素材，帮助设计者直观理解直齿圆柱齿轮与内花键的结构特点与配合原理。
