标准麻花钻三维参数化建模设计作品

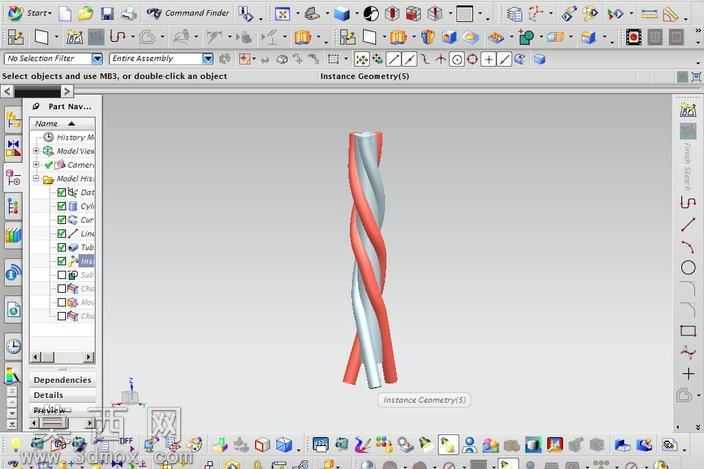

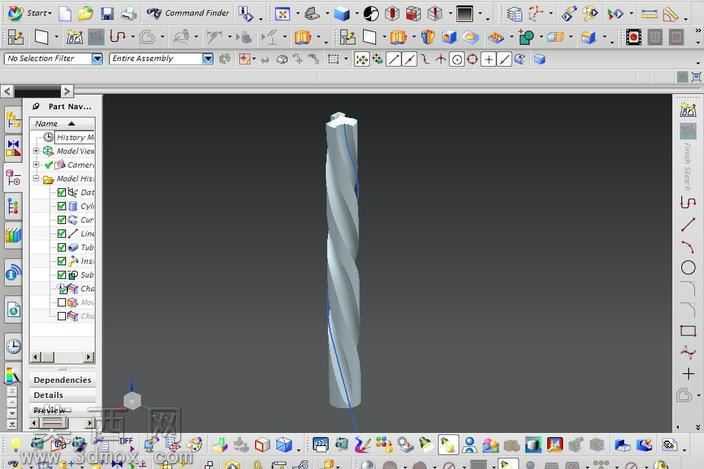

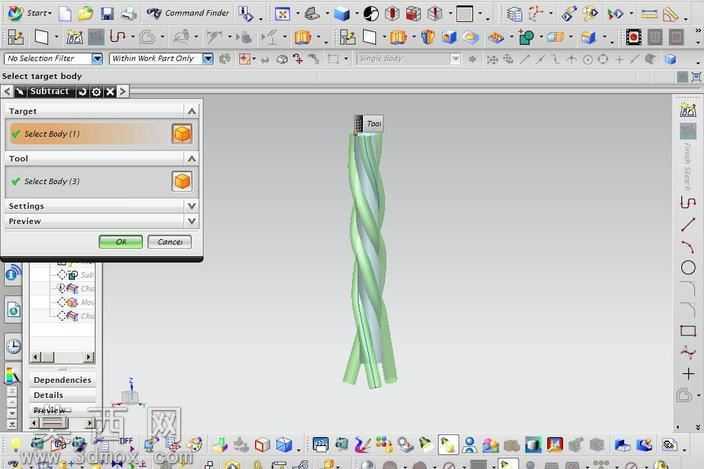

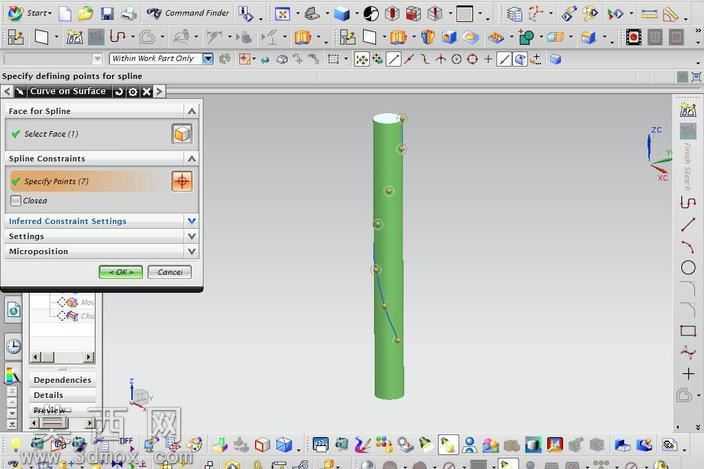

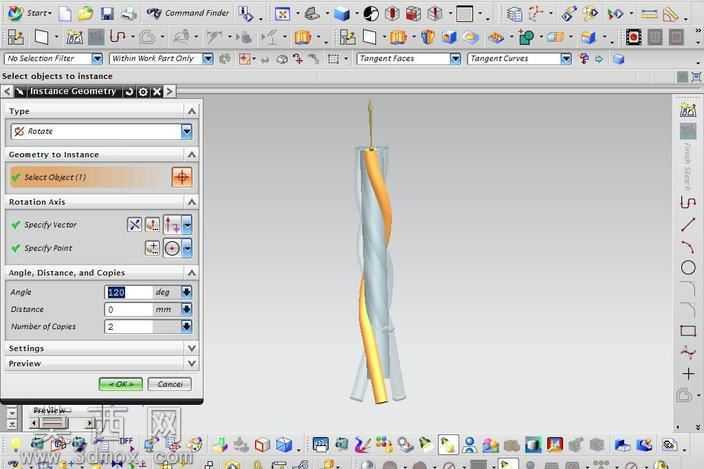

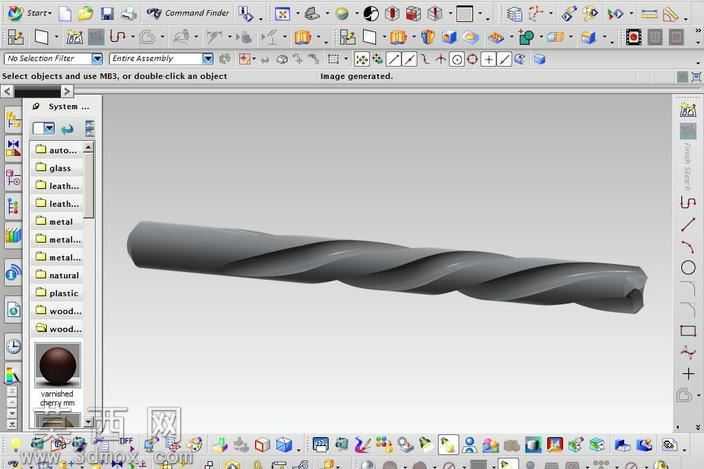

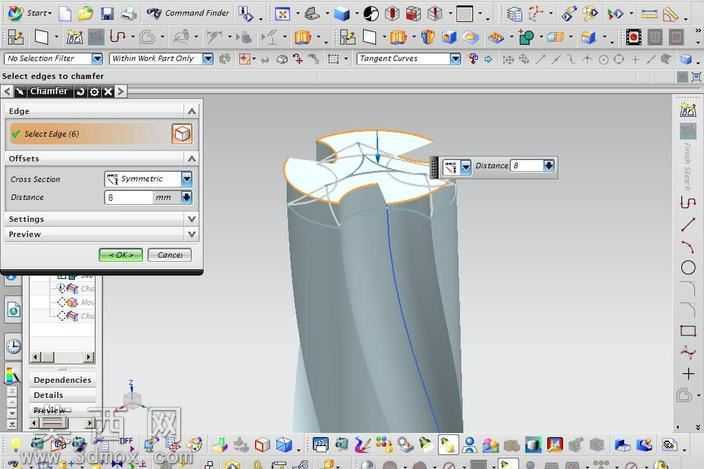

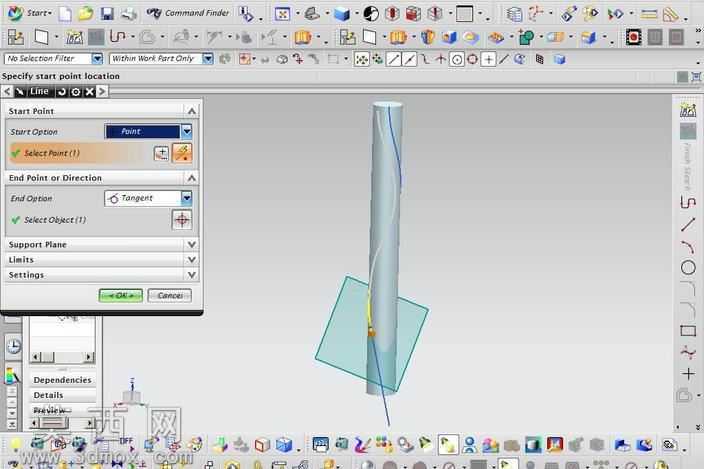

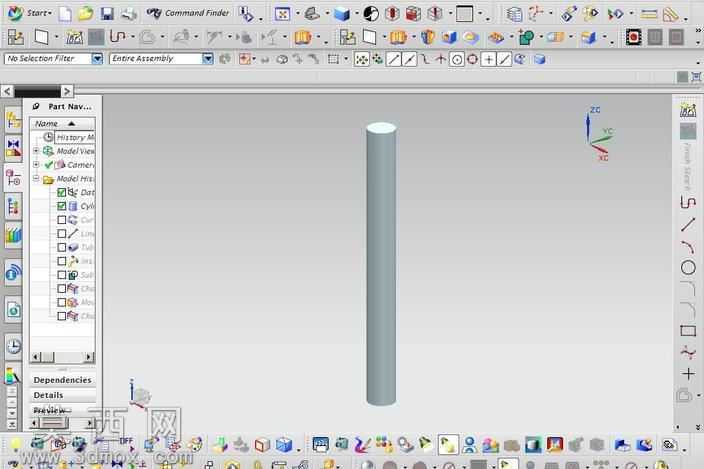

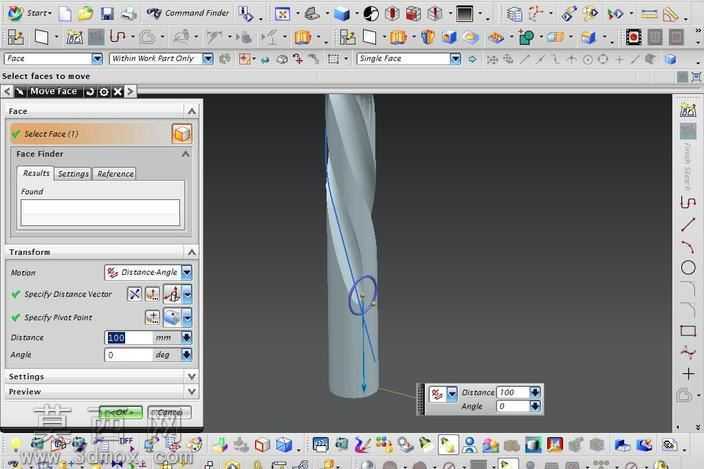

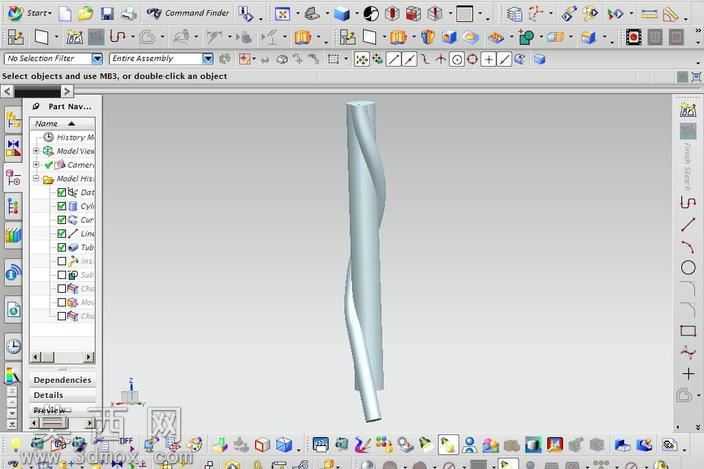

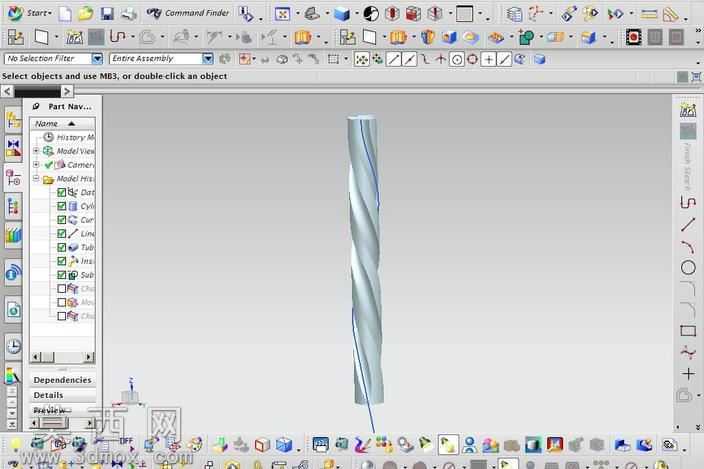

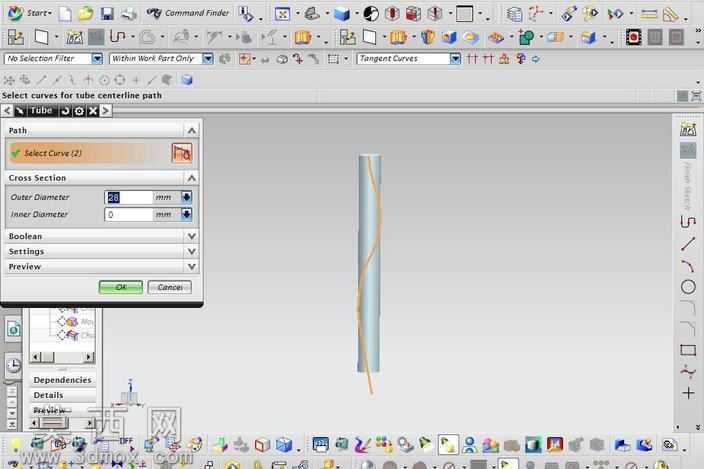

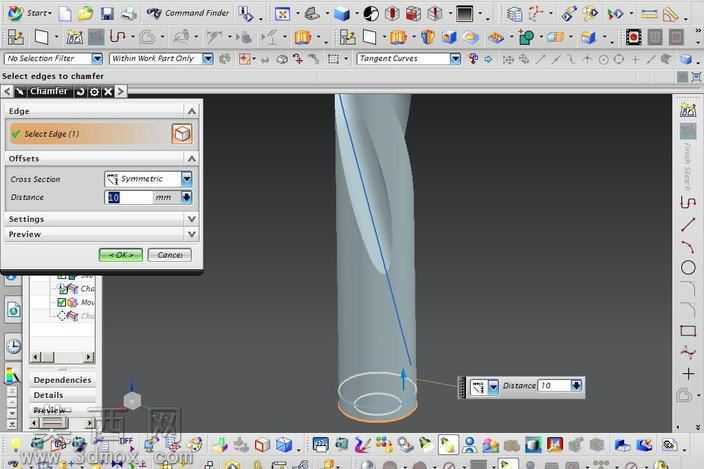

本次麻花钻三维建模依托NX平台完成，整体建模过程严格遵循标准麻花钻的工业设计参数，从基础结构搭建到细节特征刻画均贴合实际生产的刀具形态。建模初始阶段先完成钻体主体的回转基体构建，以标准麻花钻的外径、钻芯厚度参数为基准绘制回转截面，通过回转命令生成钻体的基础圆柱基体，保证钻体整体同轴度符合刀具设计的精度要求。随后进入螺旋排屑槽的特征构建环节，这是麻花钻建模的核心难点，首先根据麻花钻的螺旋角参数绘制螺旋引导线，螺旋角选取通用高速钢麻花钻的标准30度参数，引导线沿钻体轴向贯穿有效切削段，再绘制排屑槽的法向截面轮廓，截面轮廓严格匹配标准麻花钻的槽型弧度，保证排屑空间的合理性，通过沿引导线扫掠的方式生成单侧排屑槽特征，再通过圆周阵列完成两条对称排屑槽的构建，过程中反复调整截面与引导线的贴合度，避免出现特征扭曲、槽型变形的问题，确保排屑槽的螺旋升角均匀一致，符合实际钻头的排屑功能需求。完成排屑槽后进行切削部分的细节建模，首先构建钻尖部分的锥面，按照标准麻花钻的顶角118度参数绘制两个对称的切削锥面，通过布尔运算切除多余基体形成主切削刃，再细化处理横刃、副切削刃以及刃带部分，刃带部分沿排屑槽外侧构建窄条凸起结构，保证钻头钻孔时的导向作用，同时对刃口部分做微小的倒角处理，还原实际刀具的刃口钝化特征，避免建模出现过于尖锐的不合理结构。材质与渲染环节，为模型赋予高速钢材质，调整材质的金属粗糙度、反光度参数，还原高速钢刀具的哑光金属质感，对切削刃部分做轻微的高光处理，突出刃口的锋利特征，渲染视角选取能够同时展示螺旋槽形态、钻尖结构的斜侧视角，清晰呈现钻头的整体结构特征。整个建模过程兼顾参数化可调整性，所有关键尺寸如外径、螺旋角、顶角、钻芯厚度均设置为可编辑参数，方便后续根据不同加工需求调整参数生成不同规格的麻花钻模型，模型结构完整无破面，各特征衔接自然，完全还原标准麻花钻的真实结构，可用于后续的刀具装配、加工仿真、工程图导出等后续工作。
