双层胶合板结构稳固作业工作台

项目分类:工作台 发布时间:2021-11-27 ID:411153
  • 双层胶合板结构稳固作业工作台
  • 双层胶合板结构稳固作业工作台
  • 双层胶合板结构稳固作业工作台

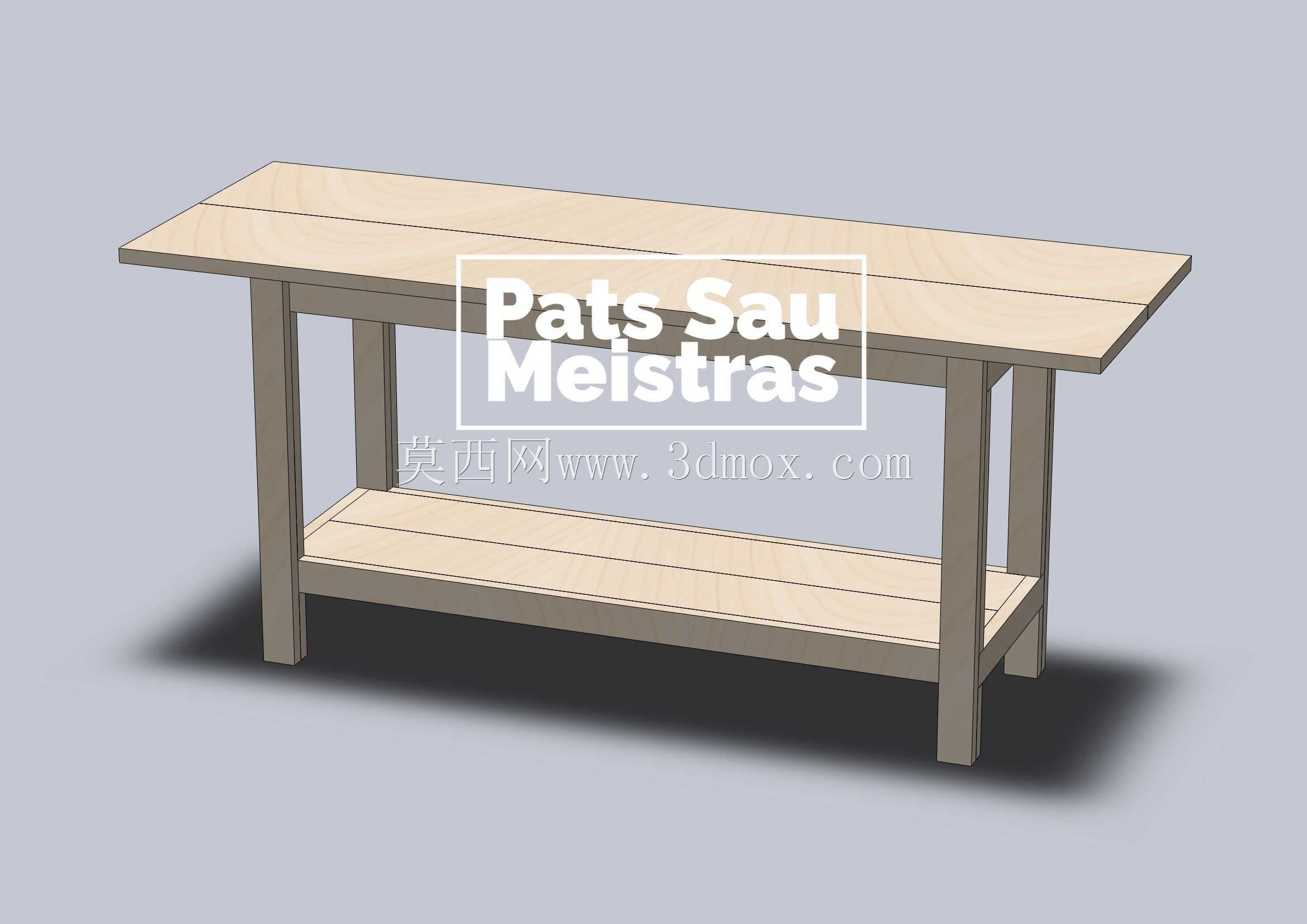

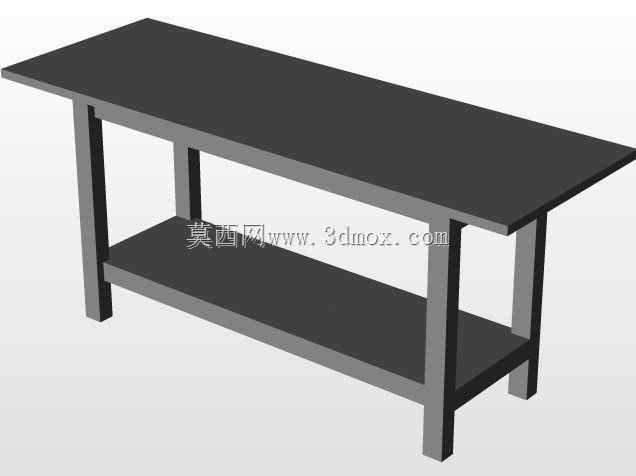

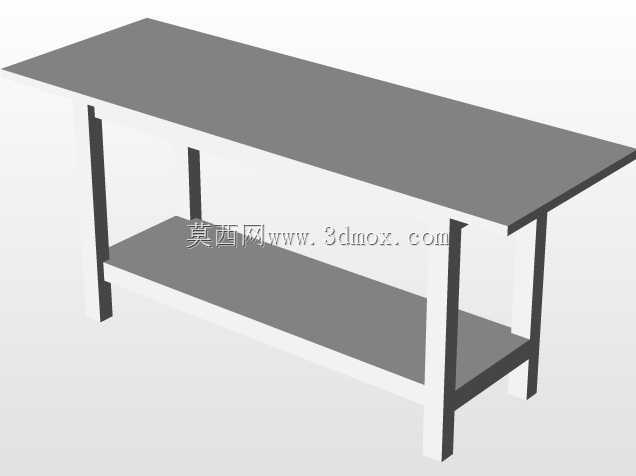

  这款双层结构的木质作业工作台,在小型加工、手工装配、家用维修、工坊作业场景中有着非常高的适配性,整体采用21mm与30mm两种厚度的胶合板作为核心加工原料,从材料选型阶段就兼顾了结构刚性与加工便捷性——30mm厚板材主要承担台面承重、主支撑腿的受力传递,21mm厚板材用于下层置物搁板、横向连接拉档的制作,两种厚度板材搭配既不会造成材料冗余浪费,也能保证长期承重下的结构形变量控制在合理区间。

  从实际使用场景来看,这类工作台不需要复杂的金属连接件即可完成组装,所有连接节点可采用常规木螺钉、圆木榫配合木工胶完成固定,对于小型工坊、家庭DIY场景来说,不需要专用的金属加工设备就能完成搭建,后期如果出现局部板材磨损,也可以快速替换对应板材,维护成本远低于全金属焊接结构的工作台。台面采用多块胶合板拼接的形式,拼接时预留了微量的伸缩缝,避免环境温湿度变化导致板材起拱变形,台面边缘做了轻微的倒角处理,日常取放工件、工具时不会被尖锐棱边剐蹭,也能减少工件磕碰台面造成的边缘崩缺问题。

  支撑结构采用四条竖直主腿搭配横向、纵向拉档的框架形式,主腿与台面之间通过沉头螺钉从台面背面锁紧,螺钉头部完全沉入板材内部,不会在工作台面形成凸起影响工件摆放;下层搁板距离地面预留了足够的高度,既可以放置常用的工具盒、待加工工件、耗材配件,也不会因为搁板过低导致日常清扫地面时出现磕碰,搁板同样采用框架承托的结构,四周的拉档既承担了搁板的承重,也对四条主腿形成了横向约束,大幅提升了整体框架的抗侧倾能力,即使在台面对工件进行敲击、轻度打磨作业时,整体结构也不会出现明显的晃动。

  从安装边界来看,这类工作台的整体尺寸适配常规小型工坊的空间布局,长度方向可以根据实际场地需求调整拼接板材的数量,宽度控制在单人作业舒适的操作范围内,高度符合成年人站立作业的人机工程学尺寸,不需要额外搭配垫高脚垫就能满足大部分使用者的操作需求;如果需要在台面上安装小型台钳、迷你台钻这类轻型加工设备,只需要在台面对应位置预先钻孔,通过螺栓将设备底座固定在30mm厚的台面板上即可,30mm厚的胶合板完全可以承担这类轻型设备作业时产生的振动与冲击力,不会出现台面塌陷、连接松动的问题。

  设计阶段没有多余的装饰性结构,所有结构件都承担实际的受力或置物功能,整体风格偏向实用化,板材表面可以根据使用需求涂刷清漆或者木蜡油,提升板材的防潮耐磨性能,延长在潮湿车间、半开放阳台这类场景下的使用寿命;相比同尺寸的金属框架工作台,这款胶合板材质的工作台自重更轻,需要调整工位位置时,两名作业人员即可轻松抬动移位,不需要借助叉车、地牛这类搬运设备,对于空间需要灵活调整的小型作业场景来说适配性更强。在实际装配过程中,所有连接孔位都可以在板材裁切阶段一次性加工完成,现场组装不需要复杂的测量划线,按照对应位置锁紧连接件即可完成搭建,整体装配耗时控制在两小时以内,不需要专业的木工安装经验也能完成组装作业。
