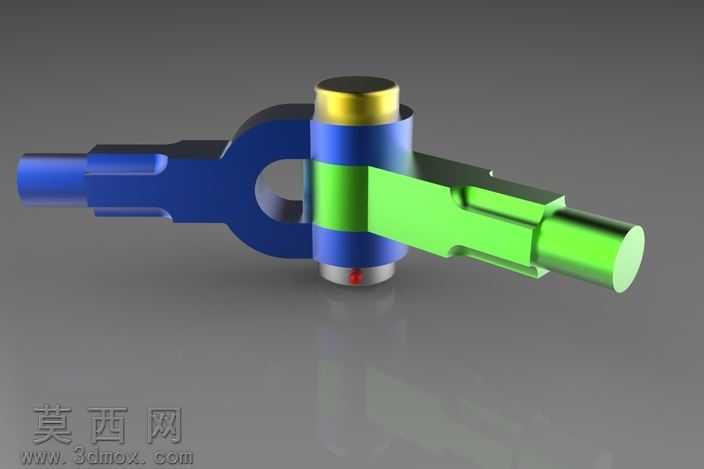

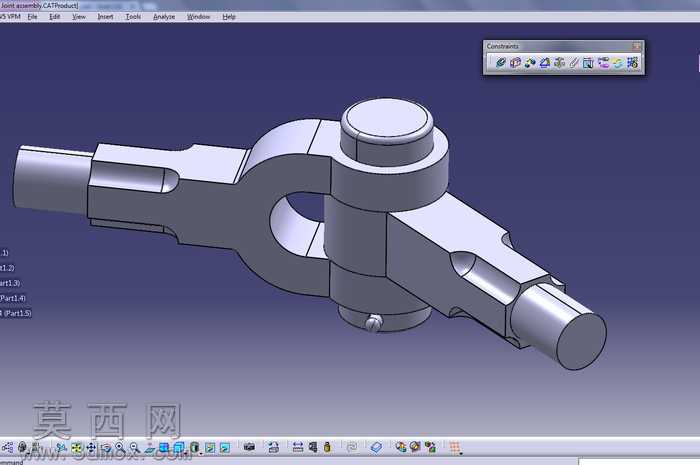

本作品为汽车转向系统核心连接构件的三维建模成果,建模过程依托专业三维设计软件完成,全程遵循机械设计规范与汽车零部件实际装配逻辑开展。建模初期先梳理转向节联合结构的功能需求:该构件需要实现转向节与相邻传动部件的铰接联动,既要承受车辆行驶过程中的多向载荷,又要保证转向动作的灵活顺畅,因此建模时首先确定各部件的基准轴线,以铰接销轴的中心为装配基准,依次构建叉形架体、销轴组件、连接臂三个核心部分。建模阶段采用参数化草图绘制结合特征拉伸、旋转、切除的方式完成基础实体搭建,对叉形架体的开口铰接部位做了圆角过渡处理,避免应力集中问题,销轴端部的限位结构采用旋转特征一次成型,保证同轴度公差符合装配要求,连接臂上的定位凸台与安装孔位严格按照实际装配尺寸定位,确保与周边部件的匹配精度。材质与渲染环节,针对不同部件的实际材质属性分别赋予材质参数:金属结构件采用哑光金属材质,调整金属度与粗糙度参数还原铸钢件的表面质感,销轴顶端的耐磨衬套部位赋予亮面金属材质,模拟淬火处理后的光滑耐磨表面,铰接部位的缓冲结构采用绿色工程塑料材质,调整漫反射与高光参数区分不同构件的视觉差异,渲染时采用柔和的工作室光照环境,添加适当的环境反射效果,清晰展现各部件的结构轮廓与装配关系,同时通过半透明辅助效果展示内部铰接配合的细节。结构设计上充分考虑实际工况需求,叉形架体的U型开口尺寸与销轴直径采用间隙配合公差,保证铰接转动的灵活性,连接臂的截面采用变截面设计,在保证结构强度的前提下尽可能降低构件重量,销轴端部设置有限位销孔,可通过开口销实现轴向定位,防止销轴在工作过程中脱出,各部件的连接过渡位置均设置有合理的拔模斜度与工艺圆角,兼顾实际生产的铸造与机加工工艺要求。整体建模过程严格遵循自上而下的设计思路,先完成整体装配基准的搭建,再逐个细化零部件结构,最后完成装配干涉检查,确保各部件之间无运动干涉,能够完整模拟转向过程中的铰接联动动作,模型的结构细节完整还原了真实转向节联合构件的功能特征,可用于结构展示、装配教学以及相关设计方案的验证参考。
