DIN7337标准沉头铆钉三维结构设计

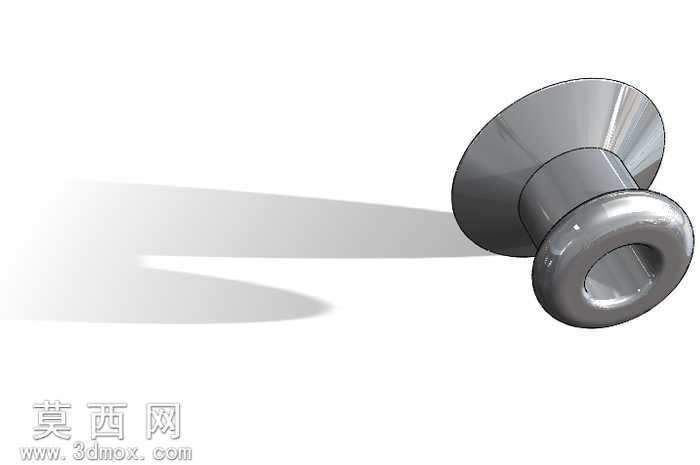

本作品为符合DIN7337标准的沉头铆钉三维建模设计，建模过程严格遵循德标紧固件的尺寸规范，针对沉头铆钉的核心结构进行了精准还原。建模阶段首先基于标准参数绘制铆钉头部的沉头锥面轮廓，通过旋转凸台特征生成铆钉的整体基体，精准控制沉头角度、头部直径、钉杆直径与长度的比例关系，确保各尺寸公差符合工业级紧固件的使用要求。针对铆钉头部的平型螺旋槽结构，采用螺旋线配合扫描切除的方式完成细节刻画，还原了该款铆钉安装后头部可与被连接件表面齐平的结构特性，避免铆接后出现凸起干涉的问题。材质渲染阶段选用金属碳钢材质，调整材质的反射率、粗糙度与环境光遮蔽参数，还原了钢制紧固件经过表面处理后的哑光金属质感，通过添加环境贴图模拟车间自然光照射效果，让铆钉的曲面过渡、棱边细节呈现出真实的金属光影层次，清晰展现沉头锥面与钉杆衔接处的圆角过渡结构，避免应力集中的设计细节也在模型中得到体现。结构设计上充分考虑该款铆钉的实际使用场景，钉杆部分的圆柱度、沉头面的平面度都做了参数化约束，支持不同规格配置的快速参数调整，可适配不同厚度被连接件的铆接需求，模型整体结构完整无破面，特征树逻辑清晰，可直接用于装配验证、工程图导出以及3D打印样件制作，能够为机械设计中的紧固件选型、装配模拟提供精准的三维数据支撑，帮助设计人员提前验证铆接工位的结构干涉情况，优化产品的装配工艺。
