测井用镂空式骨架支撑结构设计

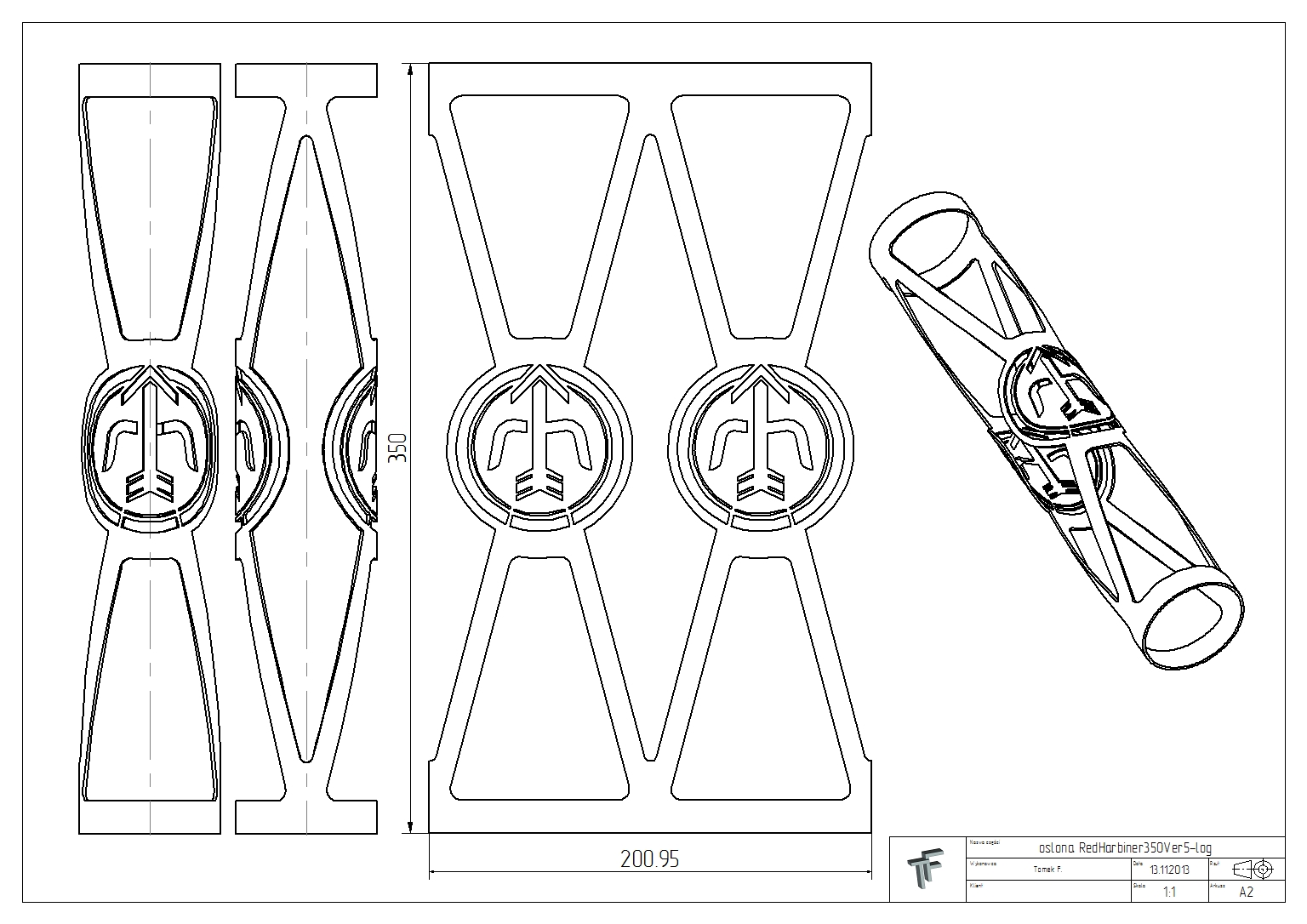

　　在油气井测井作业场景中，仪器串的井下承载结构直接决定整套测井设备的入井可靠性，这类结构需要同时兼顾过流能力、结构强度与轴向安装适配性，本次设计的镂空式骨架支撑结构，正是针对小直径井眼测井作业的实际工况开发的专用承载部件。从实际作业需求出发，测井仪器在入井和起出过程中，会持续受到井内流体的冲蚀、井壁的剐蹭以及轴向的拉压载荷，传统的实心支撑结构虽然强度足够，但会大幅增加仪器串的整体重量，同时挤占流体过流通道，在大斜度井或者稠油井段作业时，容易出现下放遇阻、流体憋压的问题，因此在设计初期就确定了镂空减重+周向均布承载的核心思路。结构整体采用长筒式对称布局，轴向总长度控制在200.95mm，径向最大尺寸350mm，

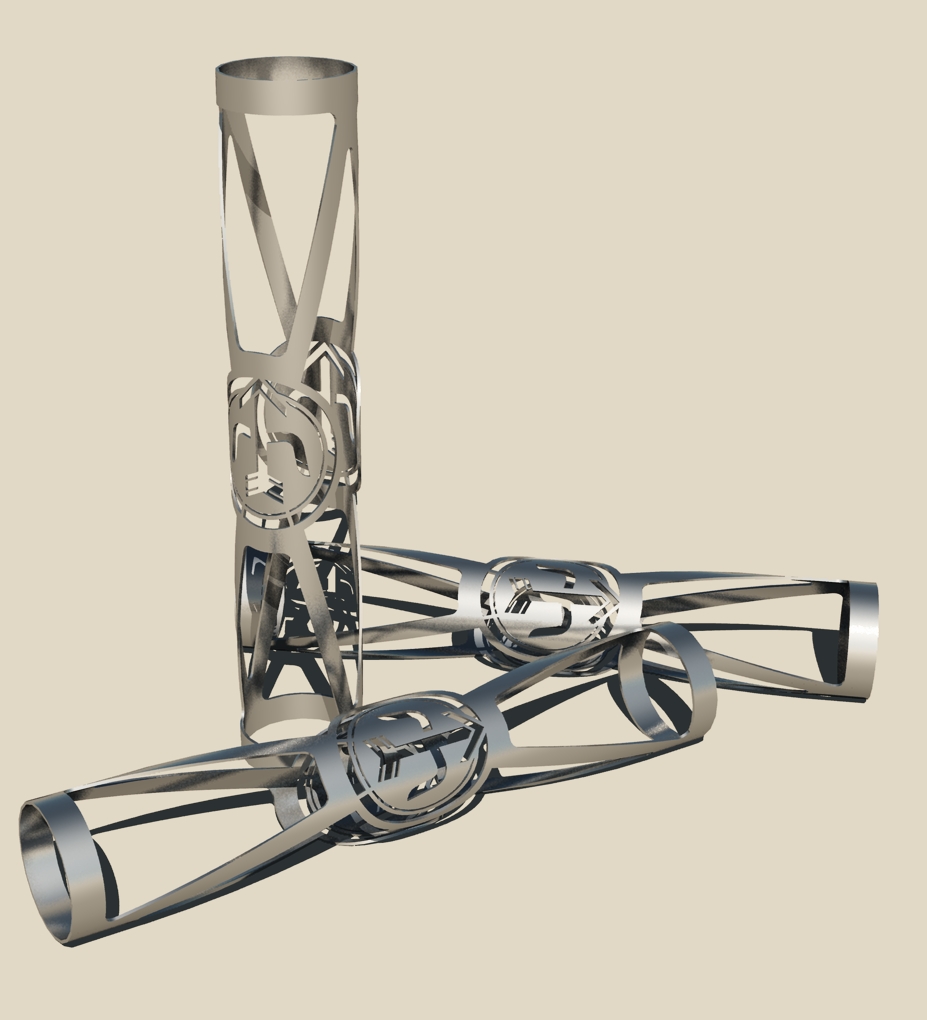

　　这个尺寸边界是匹配350规格测井仪器的标准安装舱位设计的，两端预留的对接环槽可以直接和仪器串的相邻段实现插接配合，不需要额外设计转接结构，安装时只需要通过周向的定位销完成周向防转，就可以实现快速装配，适配现场快速下井的作业节奏。结构的镂空区域采用对称式X型筋条布局，四组主承载筋条沿周向90度均布，筋条之间的大尺寸镂空区域可以保证井内流体顺畅通过，降低仪器串下放时的流体阻力，同时筋条的走向完全贴合轴向载荷的传力路径，在起下钻遇到遇阻遇卡工况时，轴向的拉压力可以顺着筋条均匀传递到两端的对接环上，不会出现局部应力集中导致的结构断裂。中间段的环形定位区域设计了一体式的导向标识结构，这个结构一方面可以在装配时快速识别周向安装位置，

　　避免仪器内部的传感器走线出现扭转，另一方面环形凸台可以和仪器舱的内部定位台阶贴合，限制结构在舱内的轴向窜动，保证仪器内部的电子元件在井下振动工况下不会出现位置偏移。从结构强度的角度考虑，所有的筋条与两端环体的衔接位置都做了大圆角过渡，避免加工和受力时出现应力集中，镂空区域的边缘也做了倒钝处理，防止入井过程中剐蹭井壁或者刮伤仪器的密封胶套。不同于常规的一体式筒状结构，这种对称镂空的设计在减重接近40%的前提下，轴向承载能力可以达到实心结构的85%以上，完全满足测井作业中120kN轴向拉压载荷的使用要求，同时镂空的结构也给仪器内部的走线、传感器安装预留了足够的空间，不需要在结构上额外加工走线孔，进一步减少了应力集中点。

　　在实际作业适配性上，这个结构可以直接替换同规格测井仪器的原有支撑骨架，不需要修改仪器串的其他对接部件，对于稠油井、大斜度井的测井作业来说，更低的流体阻力可以有效降低仪器下放的推送力要求，减少遇卡风险，同时轻量化的结构也能降低整套仪器串的整体重量，减轻现场作业人员的装配劳动强度。设计过程中也充分考虑了加工工艺性，整个结构可以采用一体式铣削加工完成，不需要拼接焊接，避免了焊接带来的变形和强度缺陷，所有的加工面都可以通过三轴铣床一次装夹完成，加工效率高，成品一致性好，适合批量配套生产。周向的对称结构也让这个部件没有安装方向性要求，现场装配时不需要刻意对准角度，只需要保证两端对接到位即可，降低了现场作业的出错概率。针对井下高温高压的工况，结构的筋条厚度经过反复校核，在保证过流面积的前提下，筋条的厚度可以承受140MPa的围压作用，不会出现筋条压溃变形的问题，同时光滑的流线型筋条表面也能减少流体冲蚀带来的磨损，延长部件的使用寿命。
