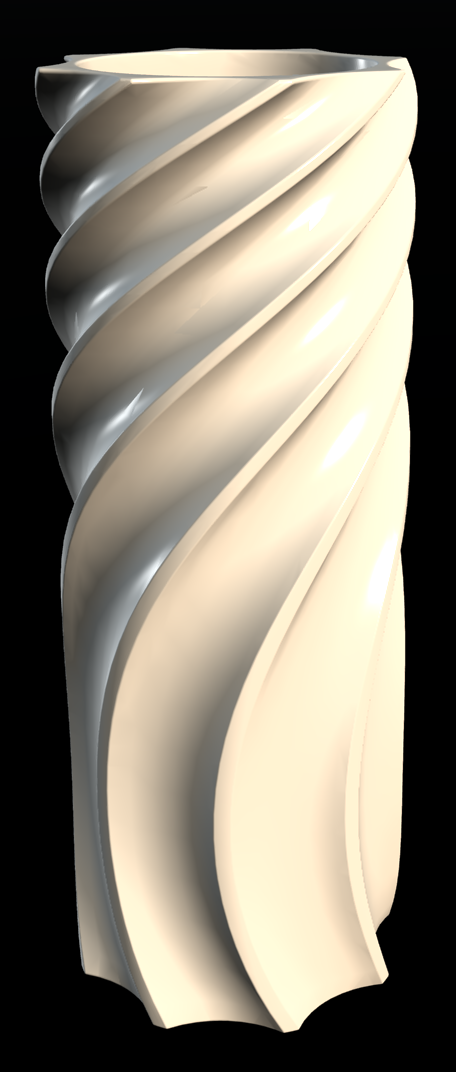

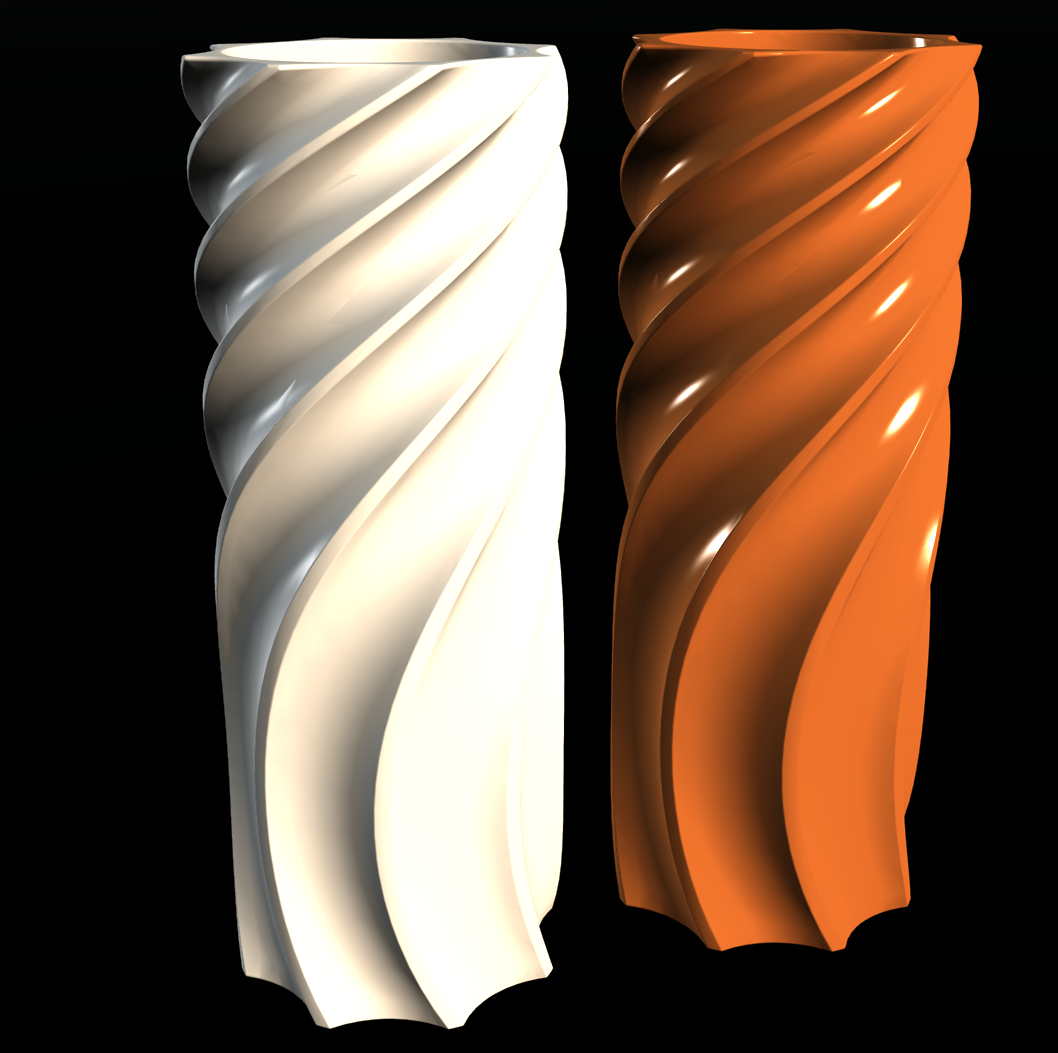

螺旋曲面流线型笔筒收纳结构

　　这款螺旋曲面结构的收纳件，最初的设计切入点是解决桌面办公场景下，常规直筒笔筒取放笔具时容易卡滞、视觉单调的问题，日常办公桌面的文具收纳、设计工作室桌面摆件、文创展示区的陈设都能适配，甚至可以作为小型3D打印实训的教学样件，用来演示螺旋扫掠、曲面加厚这类建模指令的实际落地效果。从结构功能来看，连续的螺旋抬升曲面形成了自然的分区导槽，不同长度的书写笔、美工刀、小型游标卡尺等细长工具可以顺着螺旋曲面的弧度自然滑入对应深度的容纳区间，不会像直筒容器那样所有工具堆挤在底部，抽取时带倒相邻文具；曲面的过渡圆角全部做了R2以上的顺滑处理，没有尖锐棱角，日常取放不会刮蹭手部，也不会刮花桌面的漆面或者板材。

　　设计过程中没有采用规则的等距螺旋线作为扫掠路径，而是调整了螺旋线的导程参数，从底部到顶部导程逐渐增大，让下部的曲面更紧凑，保证放置短笔时不会从侧面缝隙滑出，上部的曲面开口更舒展，取放长度较长的绘图笔、触控笔时不会被侧壁干涉；整体的外轮廓做了非对称的偏移处理，不是正圆形的回转体，放置在桌面上时不会因为轻微碰撞就发生滚动，底部预留了1.2mm的平整安装面，不需要额外加装防滑垫就能靠自身重力稳定放置，若需要固定在倾斜的工作台面，也可以在底部预留的沉孔位置加装双面胶或者微型磁吸件，不会破坏外观曲面的完整性。外形尺寸上，整体最大外径控制在85mm，总高度110mm，内部容纳腔的最小深度为75mm，能够覆盖市面上绝大多数常规书写笔、

　　绘图工具的长度需求，侧壁的厚度从底部的3mm向上逐渐过渡到顶部的2mm，既保证了底部放置重物时的结构强度，也让上部边缘更轻薄，视觉上更有轻盈的流线感；螺旋曲面的扭转角度总共为540度，也就是一圈半的螺旋抬升，这个角度是经过多次打印验证的，扭转角度过小无法形成有效的分区导槽，扭转角度过大则会让内部的容纳空间被曲面过度分割，反而减少了有效收纳容积，同时也会增加打印或者注塑生产时的支撑材料用量，提升制造成本。从实际使用的场景延伸来看，除了作为文具收纳，调整整体的缩放比例后，缩小版本可以作为化妆刷收纳、桌面数据线理线器，放大版本甚至可以作为小型花器放置干花，曲面的螺旋走向能够自然引导光线形成连续的光影变化，作为桌面陈设也有不错的视觉效果；

　　建模过程中所有曲面都做了G2连续处理，没有曲面折痕，不管是做光固化3D打印的透明树脂件，还是做注塑生产的ABS、PLA材质件，表面都不需要额外做大量的打磨处理，就能获得顺滑的外观质感，侧壁的拔模角度顺着螺旋曲面的走向自然设置，不需要额外添加拔模特征就能满足注塑生产的脱模要求，减少了后续模具修改的工作量。
