变径螺旋传动构件结构设计

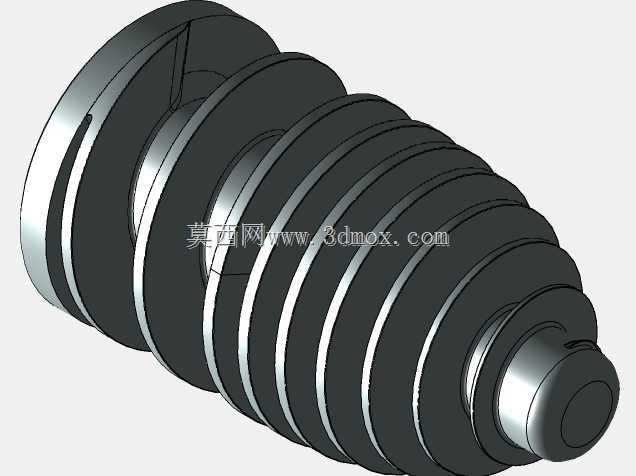

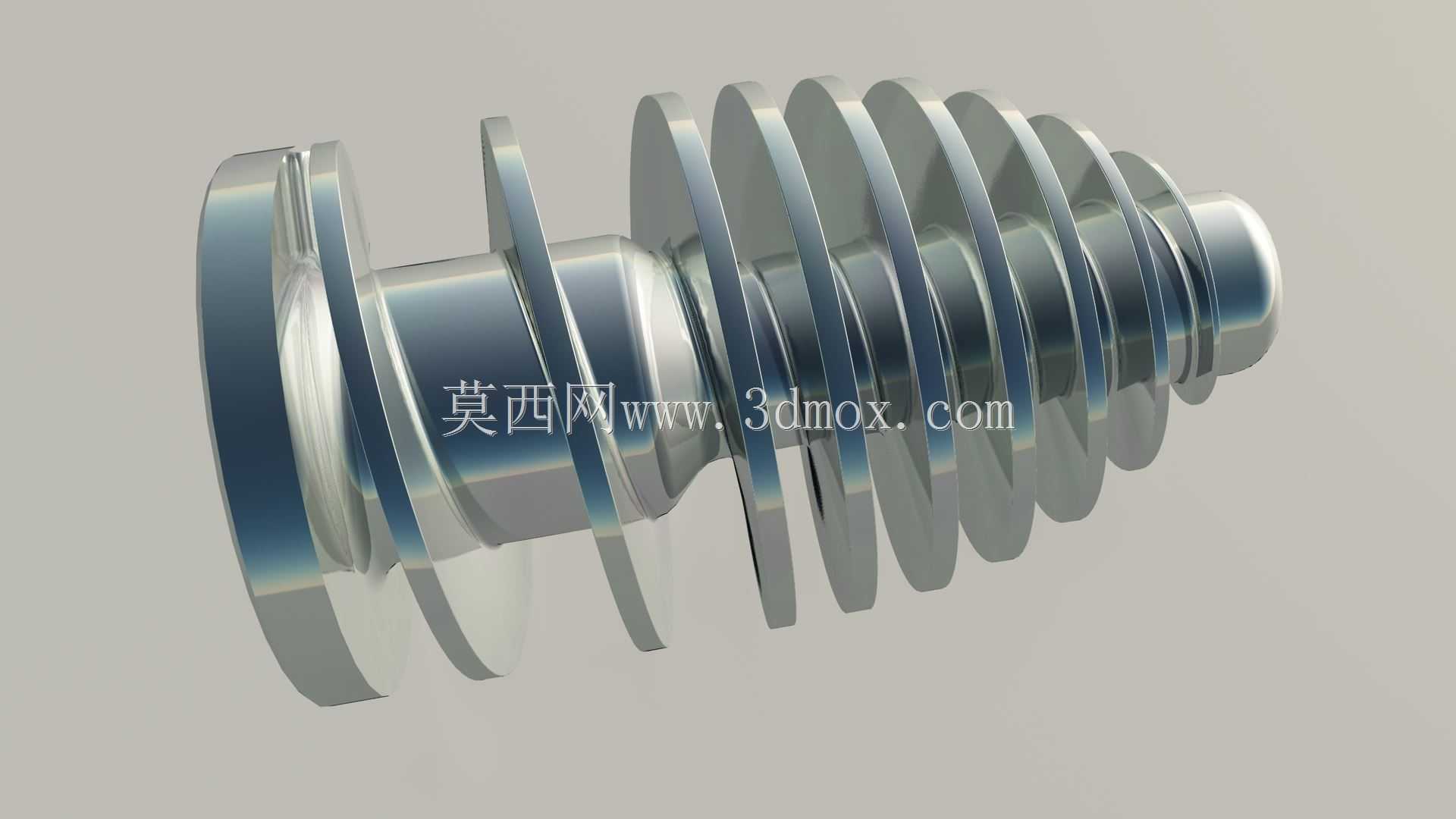

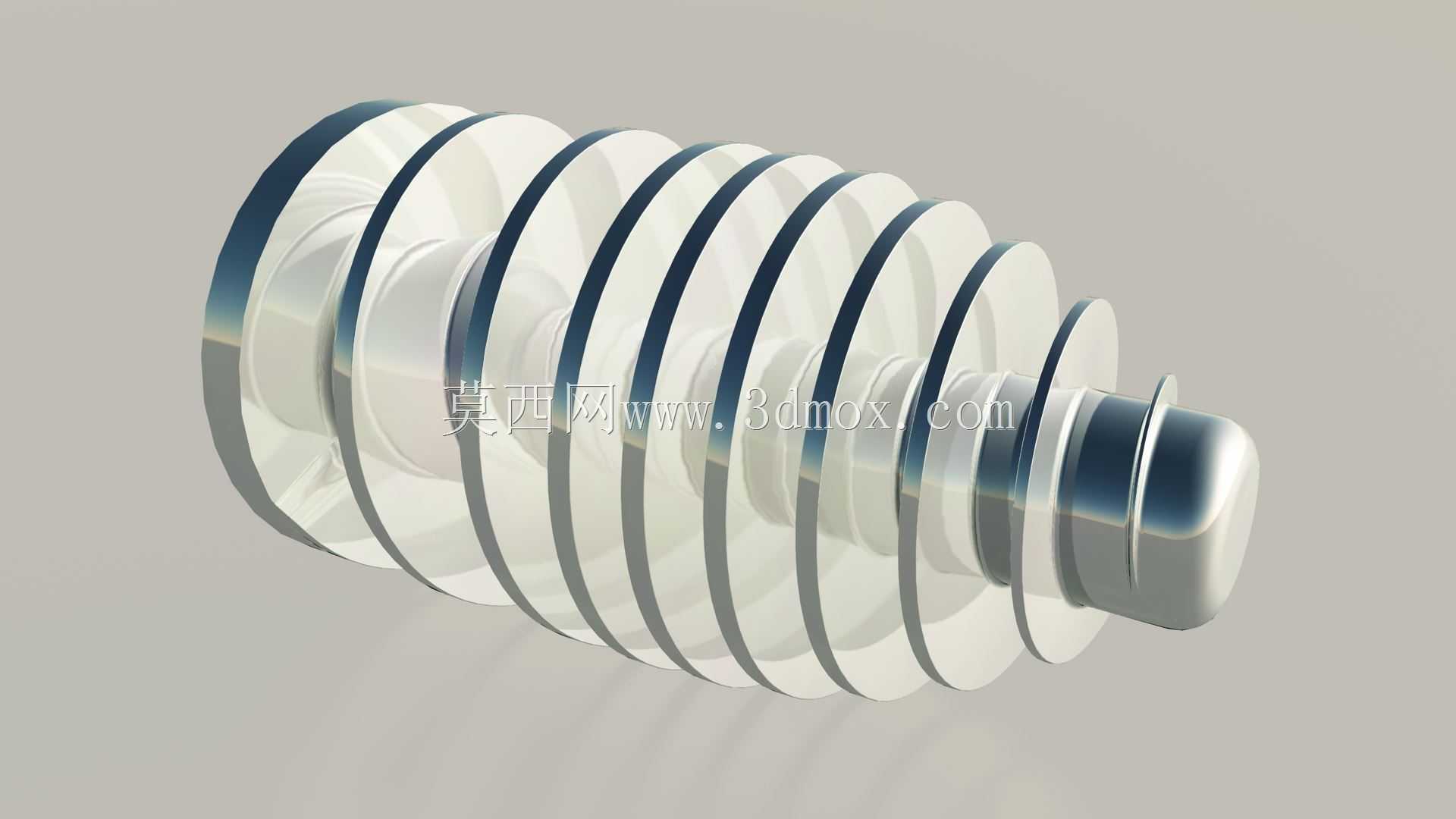

　　在轻载进给机构、小型物料输送装置、精密微调工位的设计场景中，这类变径螺旋构件的应用十分普遍，不同于常规等直径螺杆的设计逻辑，该构件采用多段变径的螺旋齿形结构，能够在单根构件上实现多段不同导程、不同啮合特性的传动需求，减少机构中额外的传动零件数量，压缩整体安装空间。从结构设计逻辑来看，该构件的螺旋齿采用等厚盘状齿形设计，每一圈螺旋齿的厚度保持一致，齿间间隙均匀，既能够保证啮合传动时的接触面积足够，传递稳定的轻载扭矩，也能在作为输送螺旋使用时，让物料在齿槽间的推送过程更顺畅，避免出现物料卡滞在齿缝中的问题。构件的一端设计为直径收窄的光轴定位段，这部分是安装配合的核心基准，装配时该段插入对应安装座的定位孔中，通过轴肩实现轴向定位，

　　不需要额外设计轴用挡圈或者锁紧螺母就能限制构件的轴向窜动，降低装配工序的复杂度。另一端的螺旋齿直径逐步收窄，形成锥形导入段，在与配套的螺母或者输送套筒装配时，锥形段能够起到自动对中的导向作用，即使安装时存在小幅的同轴度偏差，也能顺利导入啮合位置，避免齿面发生磕碰损伤。实际应用中，这类螺旋构件常被用在小型包装设备的计量送料工位，通过不同直径段的螺旋齿容积差异，实现物料的定量推送，也可用于光学调整架的微调传动结构，利用螺旋齿的均匀啮合间隙，实现微米级的进给精度控制。设计建模过程中，需要重点控制螺旋齿的形位公差，每一圈齿的同轴度需要控制在0.02mm以内，否则传动过程中会出现周期性的卡顿，影响进给平稳性；齿面的粗糙度需要达到Ra1.

　　6以下，降低啮合传动时的摩擦阻力，减少长期运行后的磨损量。安装边界方面，该构件的最大外径位于螺旋段中部，安装时需要预留足够的径向空间，避免螺旋齿旋转时与周边的机架、护板发生剐蹭；轴向安装尺寸需要考虑定位段的插入深度，预留出热胀冷缩的轴向间隙，避免长时间运行发热后构件出现弯曲变形。不同于普通梯形丝杠的设计，该构件的螺旋齿没有采用标准牙型，而是采用了矩形等厚齿设计，齿根位置做了小圆角过渡，能够有效降低齿根处的应力集中，即使在频繁正反转的传动工况下，也不容易出现齿根断裂的失效问题。在输送类应用场景中，这种等厚齿的结构更容易清理，齿槽内没有复杂的曲面死角，设备维护时只需要简单擦拭就能清除残留的物料，符合食品、医药类小型设备的卫生清洁要求。建模时螺旋线的生成需要匹配每一段的直径变化，保证螺旋齿的导程在变径位置平滑过渡，不能出现齿形错位的问题，否则实际加工后会出现啮合卡滞，无法正常装配使用。
