多规格沉头圆柱头自攻螺钉结构设计

　　在各类钣金装配、塑料制品连接、轻型钢结构拼接的工程场景里，自攻螺钉是无需预先攻丝即可完成紧固的核心连接件，这套螺钉结构覆盖了两类常用头型、两类适配钻孔规格，能适配不同沉孔深度、不同装配面平整度要求的工况。日常做设备外壳装配、机柜钣金拼接、注塑件预装的时候，经常会遇到不同板厚、不同外露要求的紧固需求，沉头款螺钉拧紧后头部可完全埋入工件表面，不会出现凸起剐蹭的问题，适配4mm钻孔的沉头螺钉多用于1.2-2mm厚度的冷轧钢板拼接，或者ABS、PC等硬质塑料件的连接，牙距经过优化，拧入时不会出现塑料件开裂、薄板滑牙的问题；适配5mm钻孔的沉头螺钉则针对2-3.5mm厚度的板材，牙纹更深，咬合力更强，能承受更大的横向剪切力，适合机柜承重支架、

　　设备内部安装梁这类有一定载荷要求的连接位置。圆柱头螺钉的头部受力面积更大，拧紧时可以施加更大的扭矩，不会出现头部拧花、沉孔塌陷的问题，适配5mm钻孔的圆柱头款多用于不需要隐藏头部、对连接强度要求更高的位置，比如设备内部的电气元件安装座、导轨固定块这类需要反复拆装调试的部位，头部的槽型适配常规十字螺丝刀，现场装配不需要特殊工具，维修替换的通用性极强。设计这套螺钉的时候，首先考虑的是多场景适配的通用性，没有做单一规格的结构，而是把常用的两类头型、两类钻孔尺寸整合到同一系列里，建模时严格遵循螺纹的成型规律，自攻螺钉的牙型角采用60度标准三角牙，牙尖做了0.05mm的钝化处理，避免拧入时刮掉过多基材碎屑导致连接松动，

　　螺杆末端的导向锥长度控制在1.5倍牙距，对准钻孔时不需要刻意扶正就能顺利导入，降低现场装配的对位难度。安装边界方面，沉头款的头部锥角采用90度标准沉孔角度，适配市面上常规的沉孔钻头加工尺寸，沉头深度只要大于头部厚度0.1-0.2mm就能保证头部完全埋入，不会突出装配面；圆柱头款的头部外径比螺纹大径大2.2mm，设计安装孔位时只要预留比头部外径大0.5mm的操作空间，就能保证螺丝刀顺利伸入拧紧，不会和周边结构产生干涉。针对多零件叠层钻孔的装配场景，这套螺钉的螺杆光杆段长度做了匹配优化，当多层板材叠装时，光杆段可以穿过上层的光孔，螺纹段完全咬入下层基材，不会出现上层板材被螺纹撑开、两层板之间出现间隙的问题，后续如果需要做智能孔位切割，

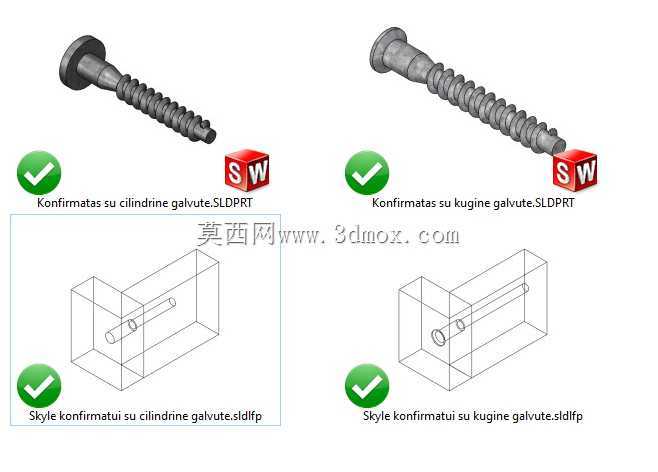

　　螺钉的安装基准也能直接作为孔位定位的参考，不需要额外做基准转换。实际选型时，需要先确认被连接件的总厚度，总厚度小于3mm时优先选4mm钻孔的沉头款，总厚度在3-5mm区间时选5mm钻孔的对应头型，沉头款适合外观面无凸起要求的外装位置，圆柱头适合内部需要频繁拆装、强度要求更高的位置，所有规格的螺钉螺纹收尾长度都控制在1个牙距以内，不会出现尾部螺纹过长导致拧入后尾部突出、剐蹭内部线缆或者其他零件的问题。建模时把每款螺钉的安装沉孔、适配钻孔的参考模型也做了配套，结构设计人员调用时可以直接把孔位参考一并导入装配体，不需要自己重新计算沉孔深度、钻孔直径，能减少孔位设计出错的概率，避免后期加工时出现孔位不匹配、螺钉装不上的问题。螺钉的头部槽深做了优化，不会因为槽深过浅导致螺丝刀打滑拧花头部，也不会因为槽深过深降低头部的结构强度，拧紧时的扭矩传递效率更高，手工装配或者电动螺丝刀装配都能适用。
