四旋翼折叠式小型飞行载具结构设计

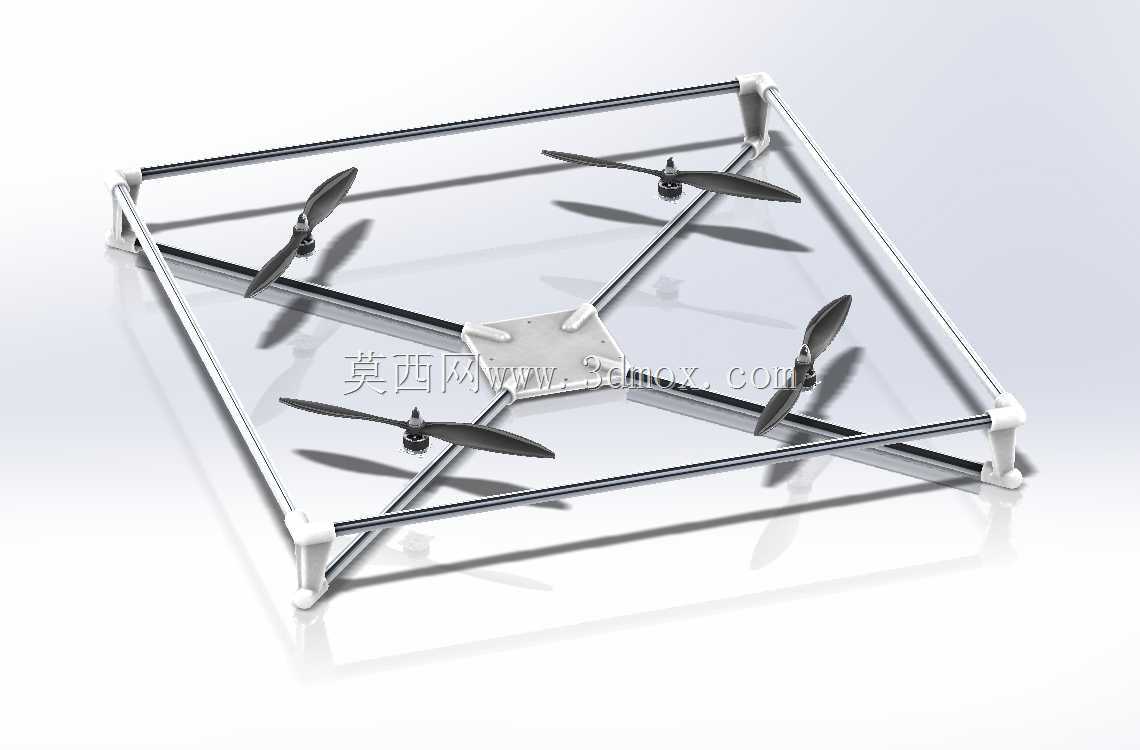

　　这款四旋翼飞行载具的结构设计，核心围绕小场景低空作业的实际需求展开，在结构布局上跳出了传统一体式机架的固化思路，采用杆系拼接的框架式承载结构，将四个动力单元分别布置在框架的四个对角端点，最大化拉开旋翼之间的气动间距，减少相邻旋翼工作时的气流干扰，提升悬停状态下的姿态稳定性。从实际应用场景来看，这类结构的飞行载具可适配室内狭小空间巡检、轻量载荷短途投送、低空近距影像采集等多种作业场景，框架式的外围结构本身可充当防撞缓冲结构，当载具在飞行过程中意外触碰墙面、管线等障碍物时，外围杆件会先于核心动力组件、中心载荷舱接触碰撞面，避免螺旋桨、动力马达直接受冲击损坏，降低作业过程中的设备损耗率。

　　在功能特性设计上，整个机架没有采用复杂的一体成型壳体，而是使用标准直径的轻质杆件配合快拆式连接角件完成拼接，所有连接节点都采用轴向锁紧的固定方式，既保证了机架整体的结构刚度，又能在需要收纳时快速拆解杆件，缩小整体收纳体积，适配单兵携带、车载存放等多种转运场景。中心载荷舱采用平板式安装基座，预留了通用的安装孔位矩阵，可根据不同作业需求快速搭载不同功能模块，无论是影像采集模块、小型传感检测模块还是轻量抛投模块，都能直接通过标准孔位完成固定，不需要额外定制转接支架，大幅提升了载具的场景适配能力。四个动力单元的安装座直接集成在框架角件上，马达安装位的同轴度公差控制在0.1mm以内，保证螺旋桨旋转时的动平衡表现，减少高频振动向中心载荷舱传递，避免搭载的精密传感、影像设备受振动影响出现数据偏差、画面抖动等问题。

　　从安装边界与尺寸控制来看，整个机架的旋翼旋转平面完全处于框架杆件围成的平面范围内，外围杆件的高度略高于螺旋桨旋转平面，正常平飞状态下，即使侧向贴近障碍物，也不会出现螺旋桨直接刮蹭障碍物的情况。机架杆件选用轻质高强度的复合管材，在保证整体抗扭刚度满足飞行姿态调整受力需求的前提下，尽可能降低结构自重，预留出更多载荷重量空间给功能模块与动力电池。动力单元的走线全部沿杆件内部空腔布置，避免线材外露在旋翼气流范围内，既减少了飞行过程中的气动阻力，也能防止线材被高速旋转的螺旋桨剐蹭造成断路故障。中心载荷舱的安装平面与四个动力安装座的平面度公差经过反复校核，保证四个螺旋桨的旋转平面处于同一水平面，避免出现升力不均导致的姿态偏移问题，降低飞控系统的姿态修正负荷，提升续航表现。

　　在结构细节处理上，每个连接角件都做了圆弧过渡处理，避免尖锐棱角在装配、转运过程中划伤操作人员，同时减少棱角位置的应力集中，提升机架整体的抗疲劳性能，应对频繁起降、姿态调整带来的交变载荷。螺旋桨与马达输出轴的连接采用快拆式锁紧结构，不需要额外工具就能完成螺旋桨的更换，在户外作业场景下出现螺旋桨损坏时，可快速完成备件更换，减少作业中断时间。整个机架的装配逻辑完全遵循无特殊工具即可完成的设计思路，所有锁紧件都采用通用规格，日常维护、部件更换不需要配备专用工装，降低了设备的后期维护门槛。从气动布局的角度来看，X型的杆系框架对旋翼下洗气流的遮挡面积远小于传统板式机架，旋翼产生的升力气流可以更顺畅地通过机架区域，减少气流紊流带来的升力损失，同等动力配置下可以获得更高的悬停效率与载荷能力。
