大容量手提式工业储液包装瓶结构设计

　　这类大容量手提储液瓶，在工业耗材分装、商用清洁制剂存储、车用养护品包装领域应用十分广泛，日常接触到的车间设备清洗剂、大桶装消毒液、机油补充装、餐饮后厨专用清洁液，大多采用这类结构的容器作为盛装载体。从实际使用场景出发，设计时首先要平衡盛装容量与单人搬运的操作便利性，3.8升的额定盛装容量刚好卡在单人可徒手搬运的重量上限区间，满装状态下整体重量控制在4-5公斤区间，配合瓶身一体化成型的手提结构，操作人员单手提携时手腕受力均匀，长时间转运也不会出现明显的勒压感，适配生产线补料、仓储理货、上门运维等多场景下的短距离转运需求。

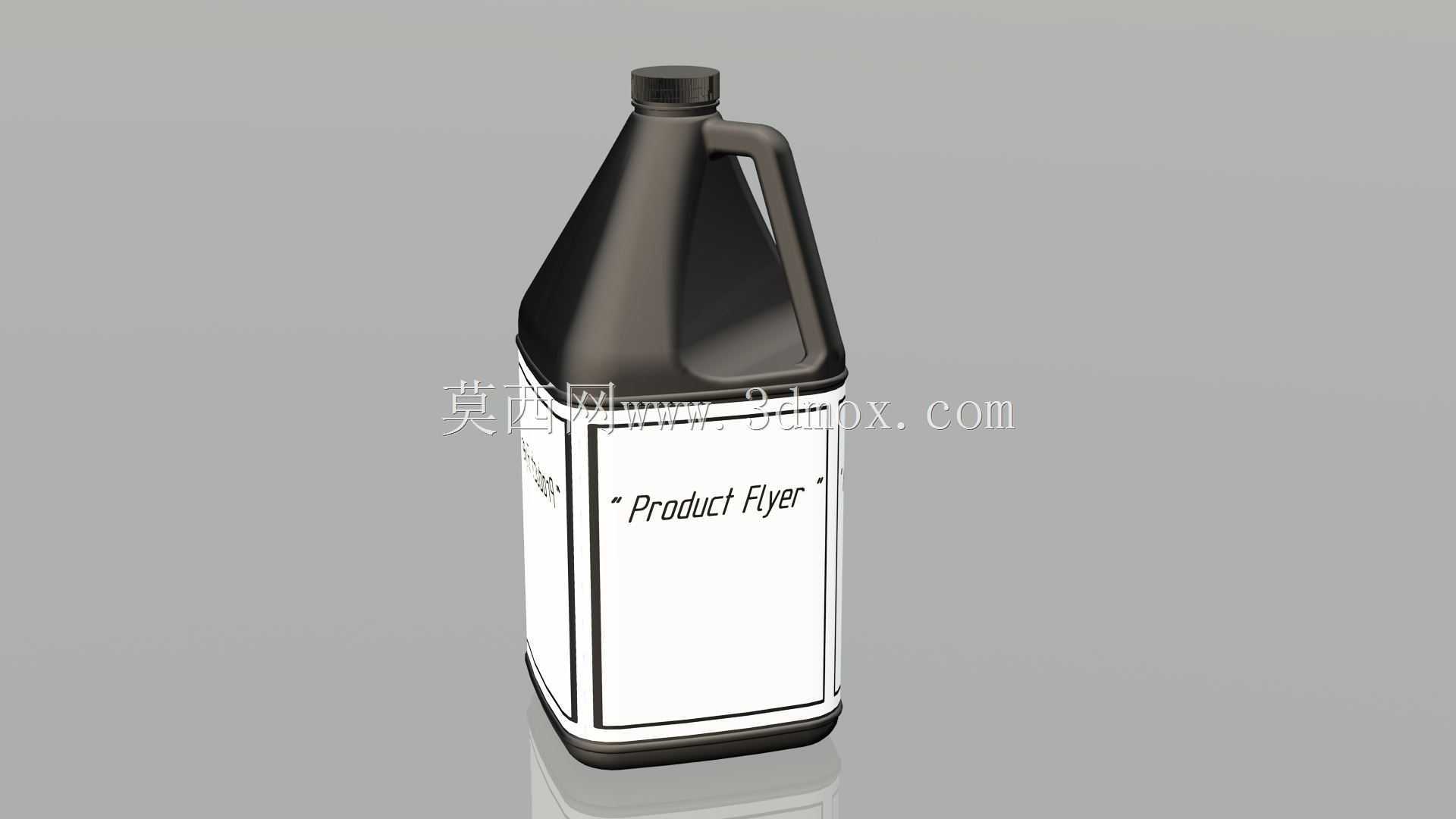

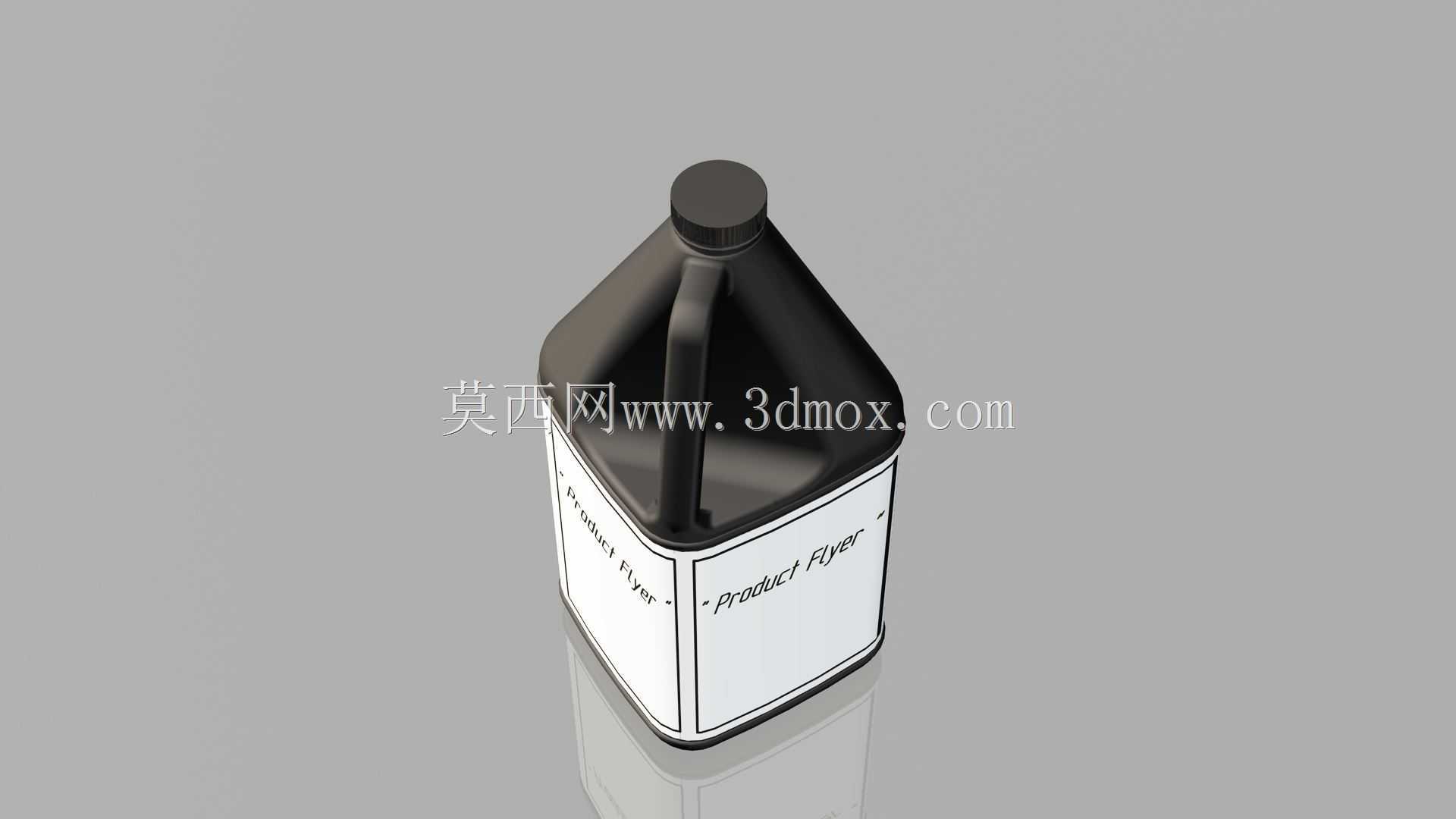

　　瓶身主体采用近似方倒圆角的截面设计，并非随意选择的造型：方形截面在仓储堆码时能够最大化利用托盘与货架的存储空间，相邻瓶身之间可实现无间隙排布，相比同容量的圆柱瓶，仓储空间利用率能提升20%以上；棱边处做的大圆弧过渡，一方面是消除塑料注塑成型时的应力集中点，避免盛装液体后长期静置出现棱边开裂的问题，另一方面也能减少搬运过程中棱边磕碰操作人员肢体、剐蹭周边设备的风险。瓶身侧面预留的大面积平整区域，是专门留给产品标签粘贴的位置，实际生产中这个区域的平面度公差会控制在0.3mm以内，保证不干胶标签粘贴后不会出现翘边、气泡，能够清晰标注盛装液体的成分、安全警示、使用说明等信息，满足工业产品包装的标识规范要求。

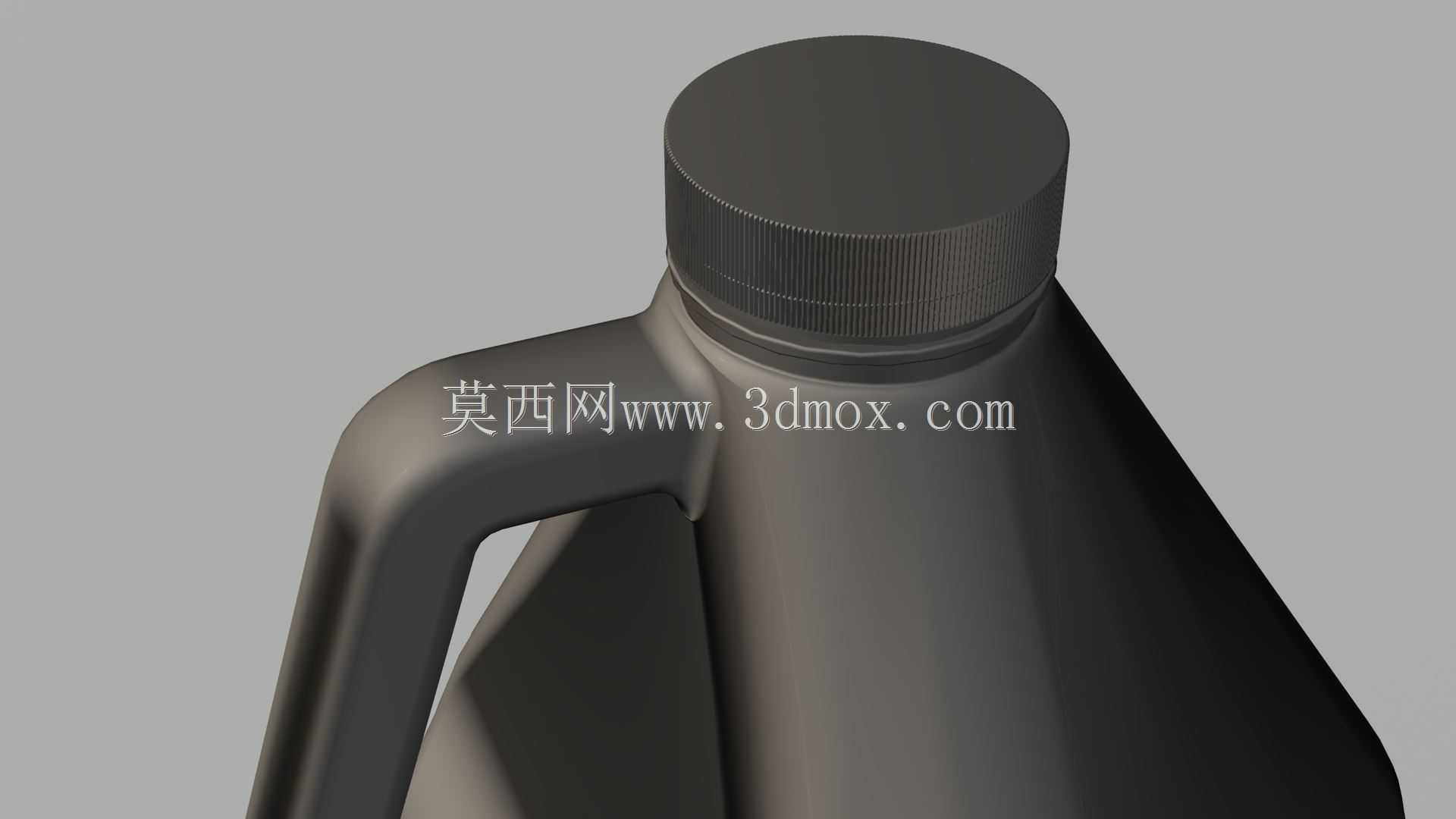

　　顶部的密封瓶盖采用螺纹旋合结构，螺纹导程与密封筋的尺寸经过反复匹配，既能够保证普通操作人员无需借助工具即可徒手旋紧或开启，又能在旋紧后实现可靠的液密封，即使瓶身倾倒放置也不会出现液体渗漏；瓶盖顶部做的防滑滚花结构，在操作人员佩戴劳保手套操作时也能提供足够的摩擦力，不会出现打滑拧不开的情况。一体化注塑成型的手提梁，位置经过重心匹配设计，提携时瓶身会自然保持接近竖直的状态，不会出现瓶口倾斜漏液的问题；手提梁与瓶身的连接位置做了加厚的加强筋结构，能够承受满装状态下1.5倍额定重量的拉力测试，避免搬运过程中提梁断裂导致容器跌落、液体泄漏的安全隐患。

　　从建模的实际过程来看，这类容器的曲面构建不能完全照搬照片的视觉轮廓，因为照片存在透视变形，必须结合实际使用的功能边界反推曲面参数：瓶身的拔模斜度控制在1.5度，既方便注塑生产时的脱模操作，又不会因为斜度过大导致瓶身上下截面尺寸差过多，影响堆码时的稳定性；瓶底做的内凹支撑结构，能够让瓶身放置在不太平整的地面上时也保持稳定，不会出现晃荡倾倒的问题，同时内凹结构预留的空间可以容纳灌装时的少量液体残留，避免瓶底积液渗漏污染存放台面。瓶身壁厚采用渐变设计，底部与提梁连接位置壁厚稍厚，提升抗冲击与承重能力，瓶身中部壁厚均匀，在保证结构强度的前提下尽可能减少原材料用量，降低批量生产的物料成本。

　　在实际的结构验证环节，这类瓶型需要通过多场景的可靠性测试：1.2米高度自由跌落至水泥地面，瓶身不能出现开裂、渗漏；堆码测试时在上方施加3倍满装重量的载荷，静置24小时瓶身不能出现明显变形、垮塌；密封测试时将瓶身旋紧后横向放置48小时，瓶口位置不能出现渗漏痕迹。建模过程中对各个圆角、壁厚过渡的精准控制，就是为了保证后续开模生产出的产品能够满足这些实际使用的性能要求，避免出现设计阶段看起来造型美观，实际生产或使用时频繁出现结构失效的问题。这类容器虽然看起来结构简单，但每一处曲面、每一个尺寸的设计，都对应着实际生产、转运、使用环节的具体需求，没有多余的装饰性结构，完全围绕功能实现与使用便利性做优化。
