自行车把手胶带锁紧固定结构设计

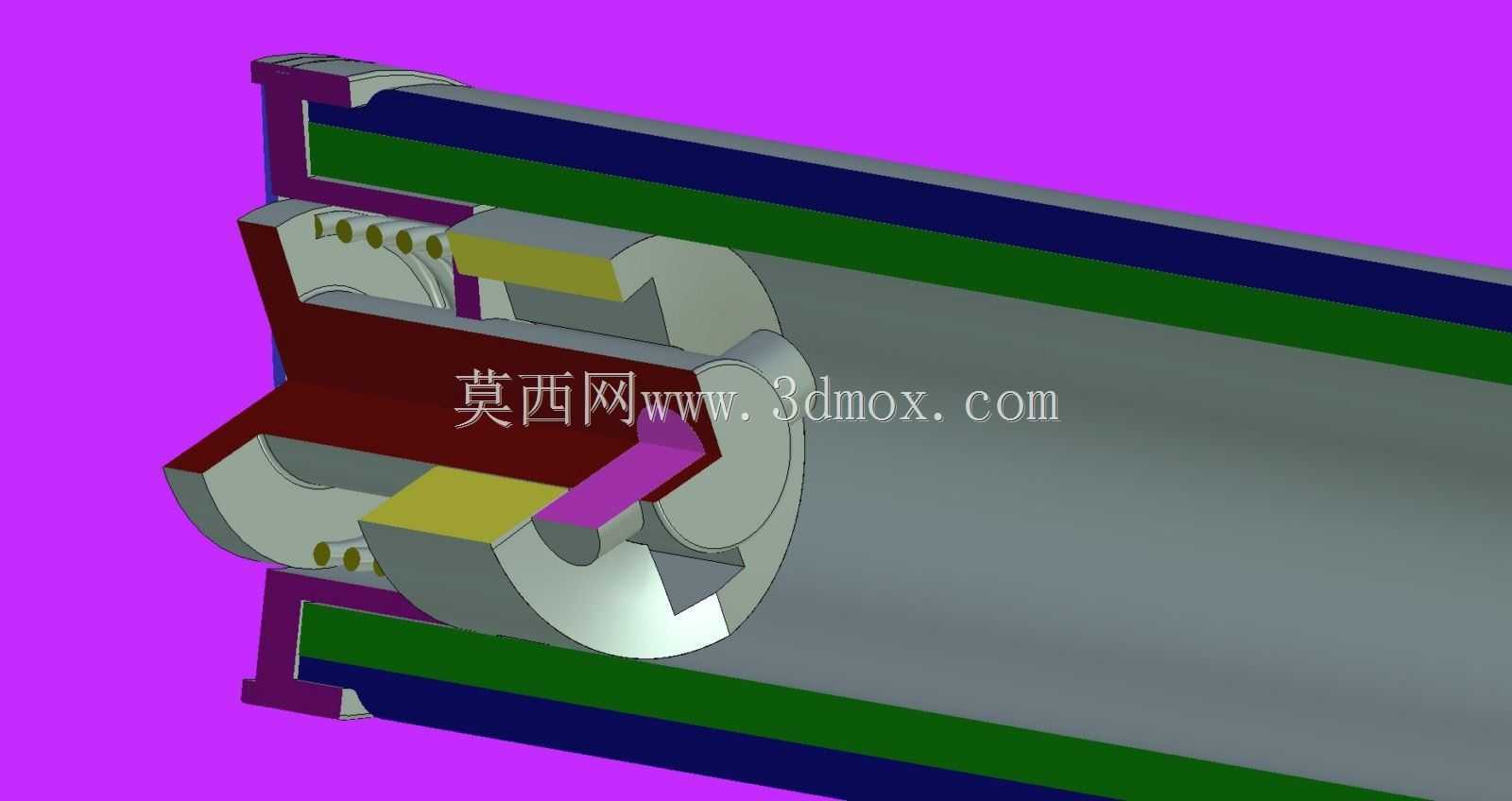

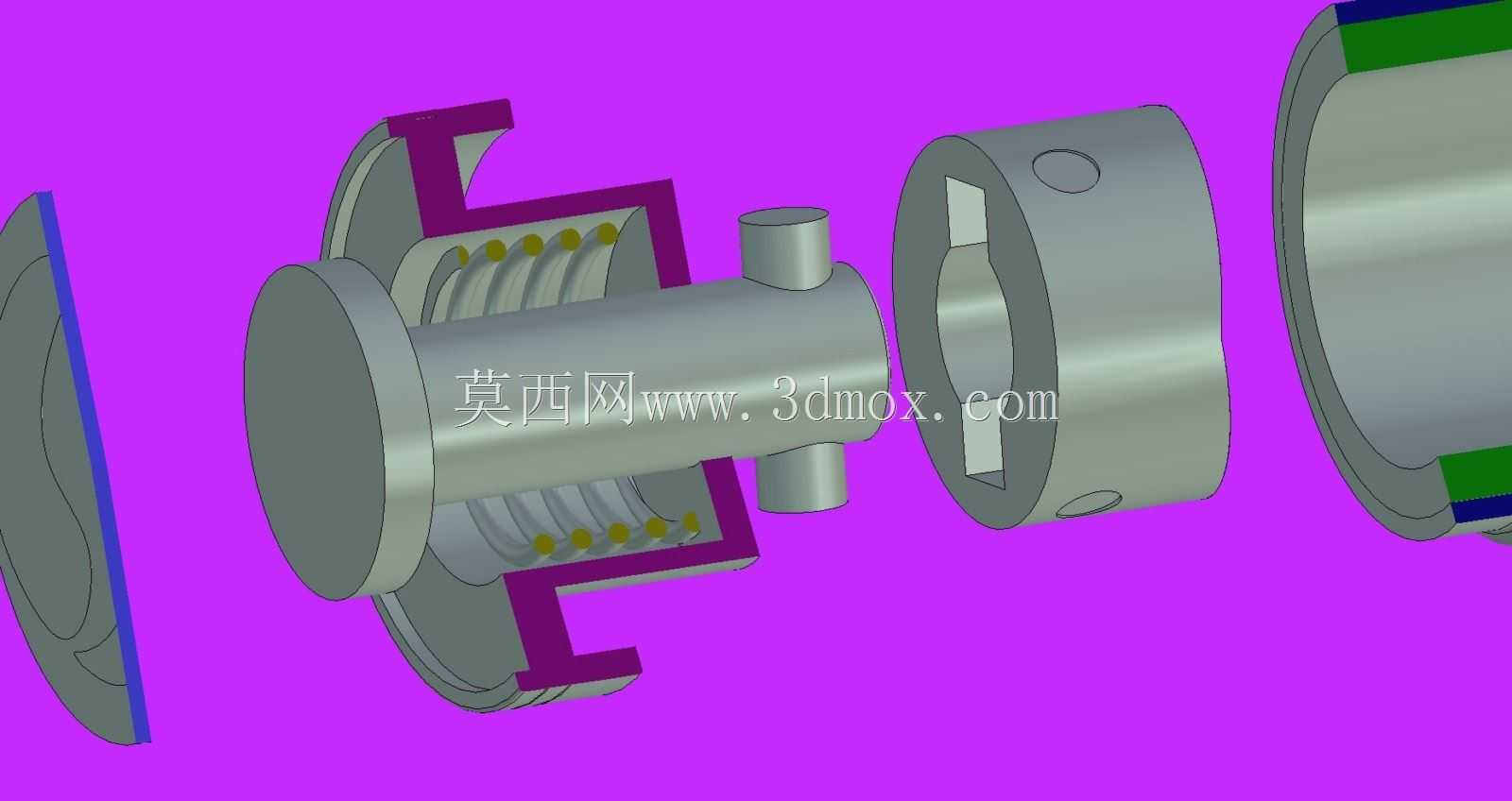

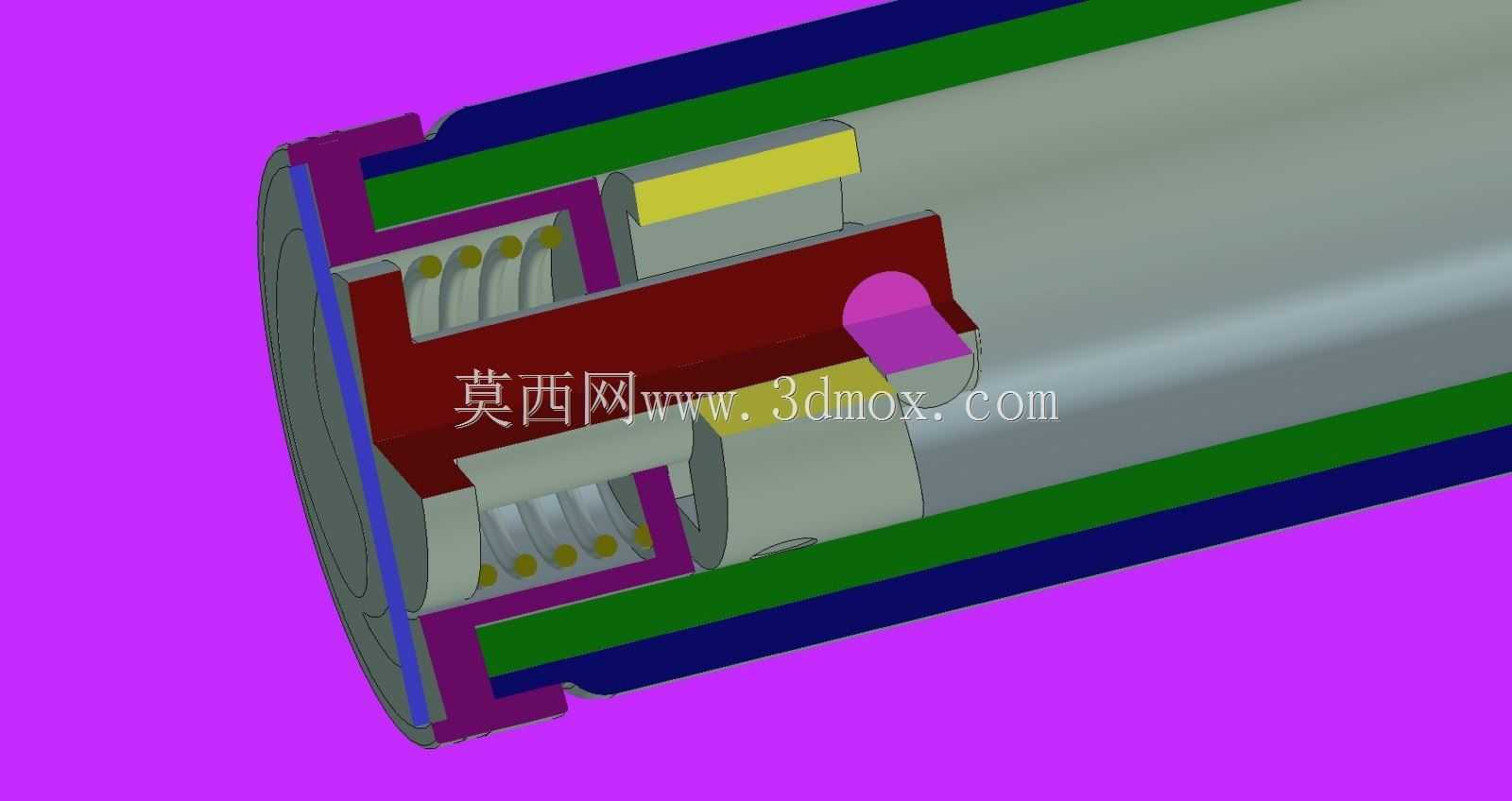

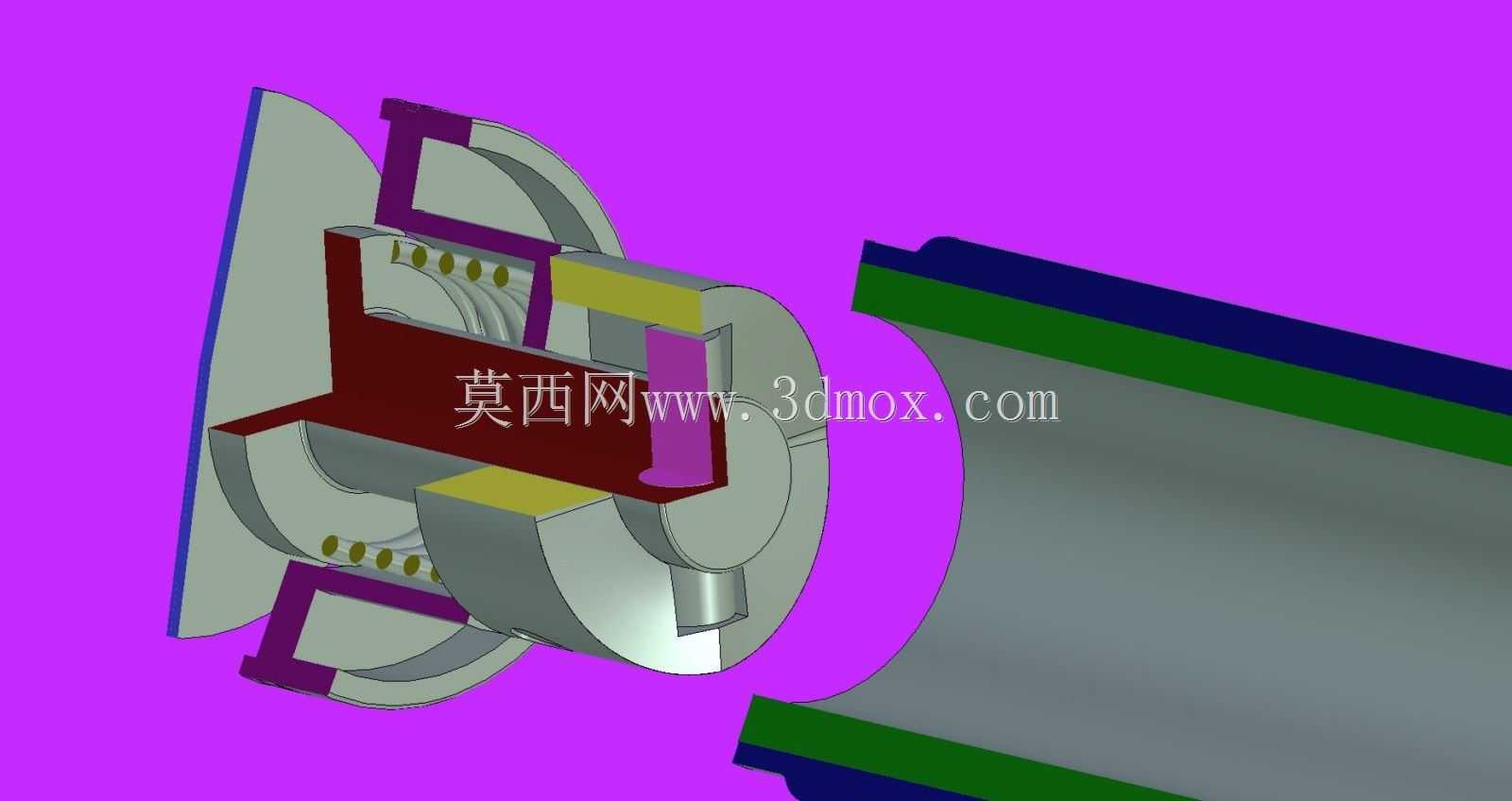

　　当滑套上的两个半球形凸点卡入车把管壁预先加工的定位孔时，整个组件就完成轴向锁止，压圈的外翻边会紧紧压住翻折进来的胶带边缘，哪怕骑行过程中反复握持施力、胶带受拉扯产生张力，边缘也不会出现翘起松脱的情况。设计过程中首先考虑的是安装边界的适配性，常规城市车、山地车的车把横管普遍采用直径22.2mm的标准焊接钢管，管壁厚度在1.2-1.5mm区间，因此整套固定组件的最大外径控制在21.8mm，单边预留0.2mm的装配间隙，压圈的外翻边直径设计为24mm，刚好覆盖车把端口的焊缝毛刺，同时不会突出车把外圆刮蹭骑行手套。滑套上的定位凸点突出高度设计为0.8mm，既保证卡入定位孔后有足够的抗拔脱力，又不会因为突出量过大导致装配时需要过大的按压力，日常骑行过程中，车把手位置的防滑胶带长期受握持摩擦、汗液侵蚀、温度交变影响，很容易出现移位、卷边、松脱问题，不仅影响握持手感，极端情况下还会干扰转向操作带来安全隐患，这套固定结构就是针对该痛点设计的端部锁紧组件，直接装配在车把横管的末端位置，从根源上限制胶带的轴向窜动与周向转动。从结构组成来看，整套组件嵌套在车把钢管内部，最外侧是与车把端面齐平的环形压圈，压圈内侧连接带定位凸点的锁紧滑套，滑套内部嵌套复位弹簧，最内侧是与车把内壁过盈配合的固定基座。装配时先将防滑胶带按照标准缠绕张力完整包裹在车把握持段，胶带末端预留10mm左右的余量翻折塞入车把端口，随后将压圈对准端口压入，此时滑套顺着内壁导向槽向内滑动压缩弹簧，

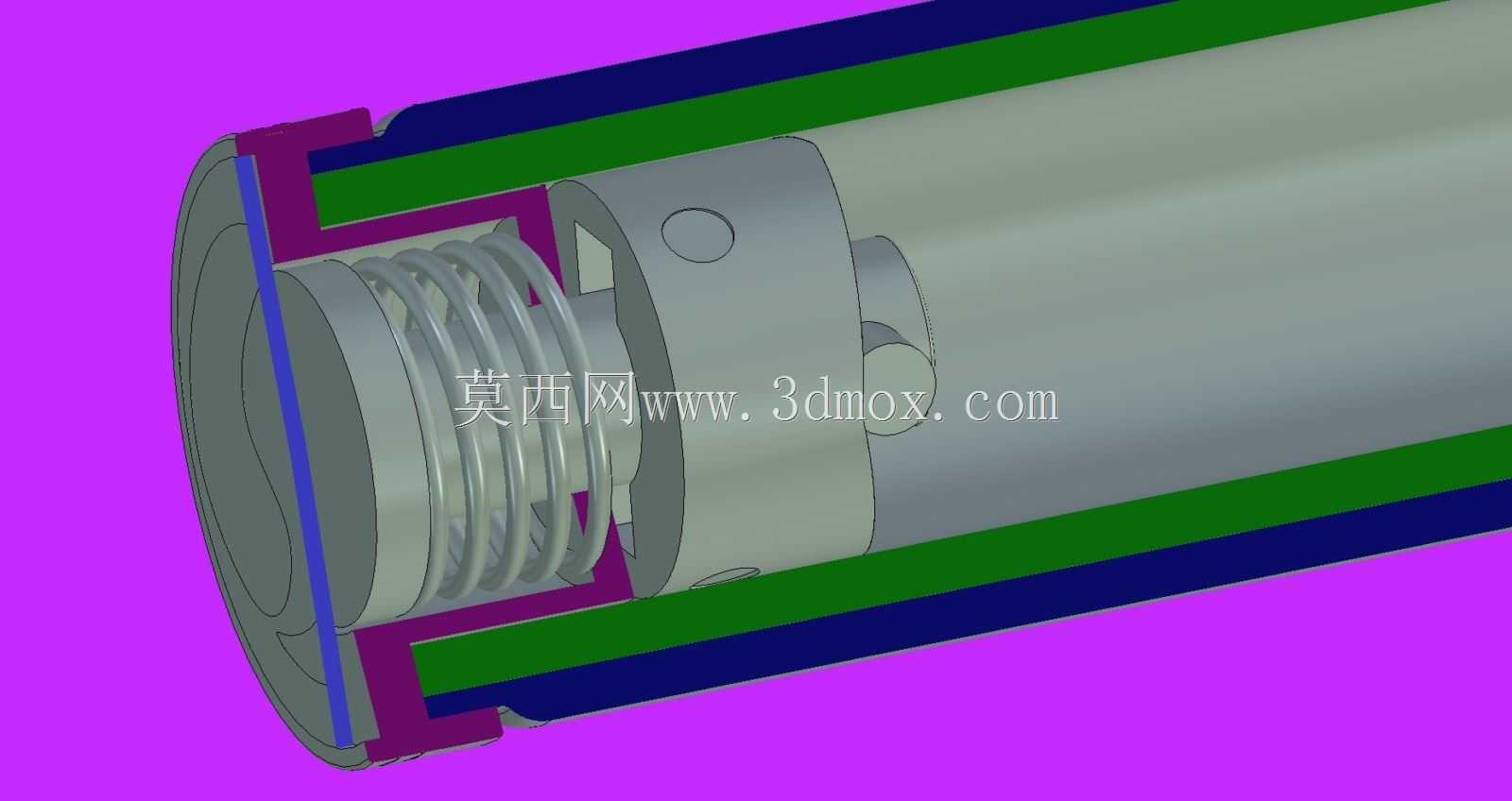

　　普通用户徒手就能完成安装，不需要额外的专用工具。内部的复位弹簧线径选用0.6mm的弹簧钢丝，自由长度18mm，预压行程5mm，装配完成后持续给滑套施加向外的顶推力，避免长期使用后凸点从定位孔中意外脱出，同时弹簧的刚度经过反复调校，拆卸维护时只需要用细顶杆从定位孔外侧向内按压凸点，就能轻松将整个组件从车把中拔出，不会损伤车把管壁的涂装层。很多人会疑惑为什么不直接用端盖塞住车把端口，实际骑行场景中，普通的塑料端盖仅靠过盈配合塞在端口，长期受震动很容易脱落，而且端盖和车把端面之间存在间隙，胶带的边缘还是会从缝隙中慢慢窜出，这套结构将压圈的压紧面设计成内凹15度的斜面，胶带翻折后被斜面紧紧压在车把管壁的端面上，接触压力均匀分布在整圈胶带上，

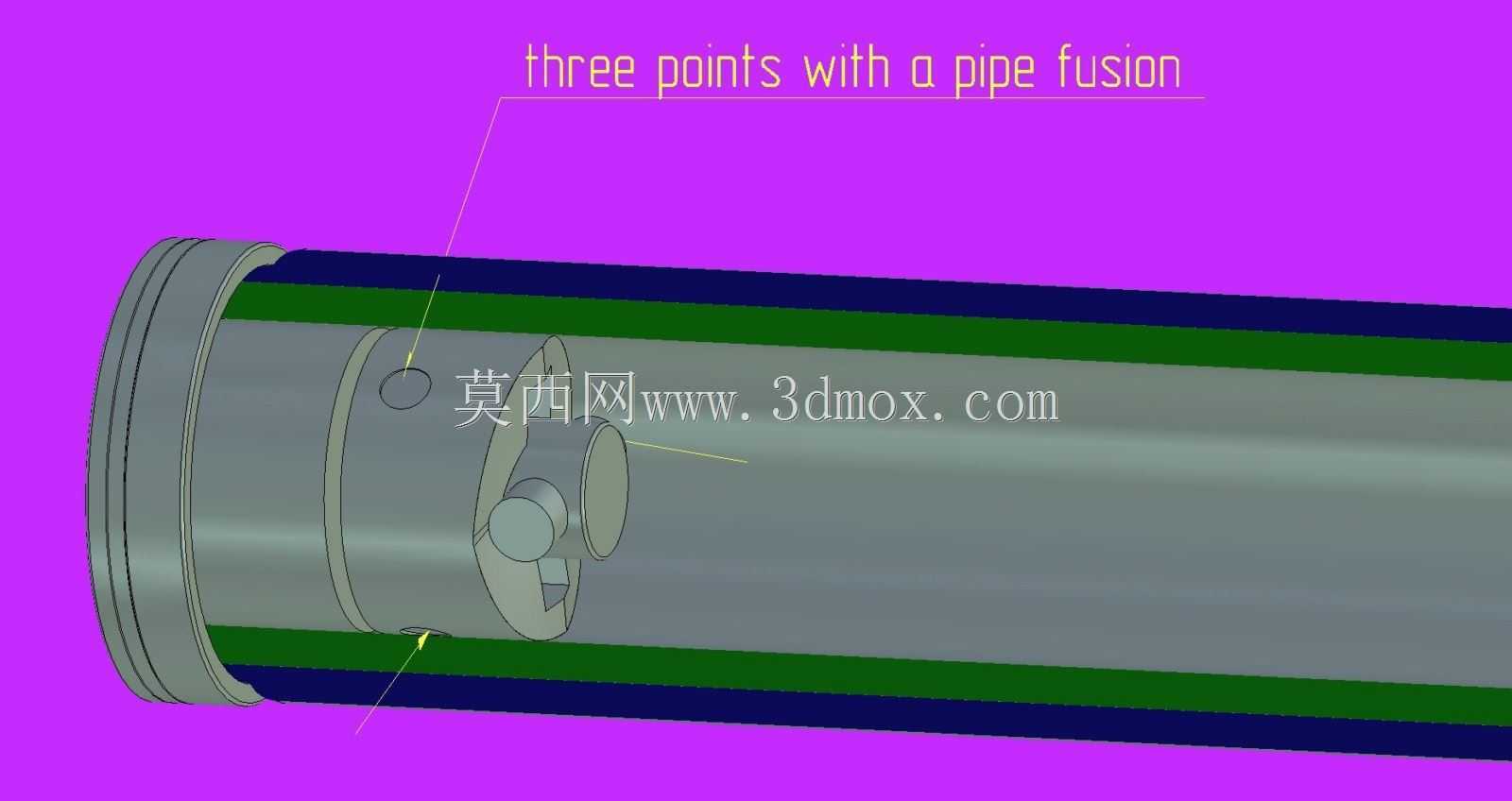

　　不会出现局部压不住的情况。滑套和固定基座之间的导向配合采用间隙0.05mm的小间隙配合，表面做硬质阳极氧化处理，哪怕在雨天骑行、泥水渗入车把内部的情况下，也不会出现锈蚀卡滞的问题，拆卸维护时依然能顺畅滑动。定位孔的位置距离车把端面12mm，这个距离是经过多轮测试确定的：太靠近端面的话，车把管壁的薄壁位置容易因为卡接受力出现变形；太靠内侧的话，压圈的压合行程过长，弹簧的预压量过大，装配难度会明显提升。在实际的整车装配场景中，这套组件可以适配不同厚度的车把胶带，不管是厚度1.5mm的普通PVC防滑带，还是厚度3mm的加厚硅胶减震把带，只需要调整翻折进入端口的胶带长度，压圈的有效压合行程有4mm的冗余量，完全能覆盖不同厚度把带的压紧需求，

　　不需要针对不同把带单独开发固定件，能有效降低整车厂的配件采购种类，减少供应链管理成本。针对折叠车这类需要经常调整车把角度、把带受力更复杂的车型，这套结构的抗扭转性能也做了强化，压圈内侧设计有两个细小的防滑尖刺，压合状态下尖刺会轻微刺入把带的橡胶层，哪怕把带受扭转力产生转动趋势，尖刺也能提供足够的防滑阻力，避免把带整体绕车把转动。很多骑行爱好者自己缠把带时经常会遇到收尾固定不牢、用一段时间就开胶的问题，用这套固定组件替代传统的电工胶带收尾，不仅外观更整洁，固定可靠性也远高于胶粘固定，不会因为胶带老化失效出现松脱。整个组件的所有零件都采用嵌套式设计，没有外露的螺丝、卡扣等突出零件，装配完成后和车把端面基本齐平，不会在摔车时形成突出的尖锐点造成额外的磕碰伤害，所有棱边都做了R0.5mm的圆角处理，装配时不会划伤手部，也不会割破把带的纤维层。
