自行车把手胶带锁紧固定组件结构

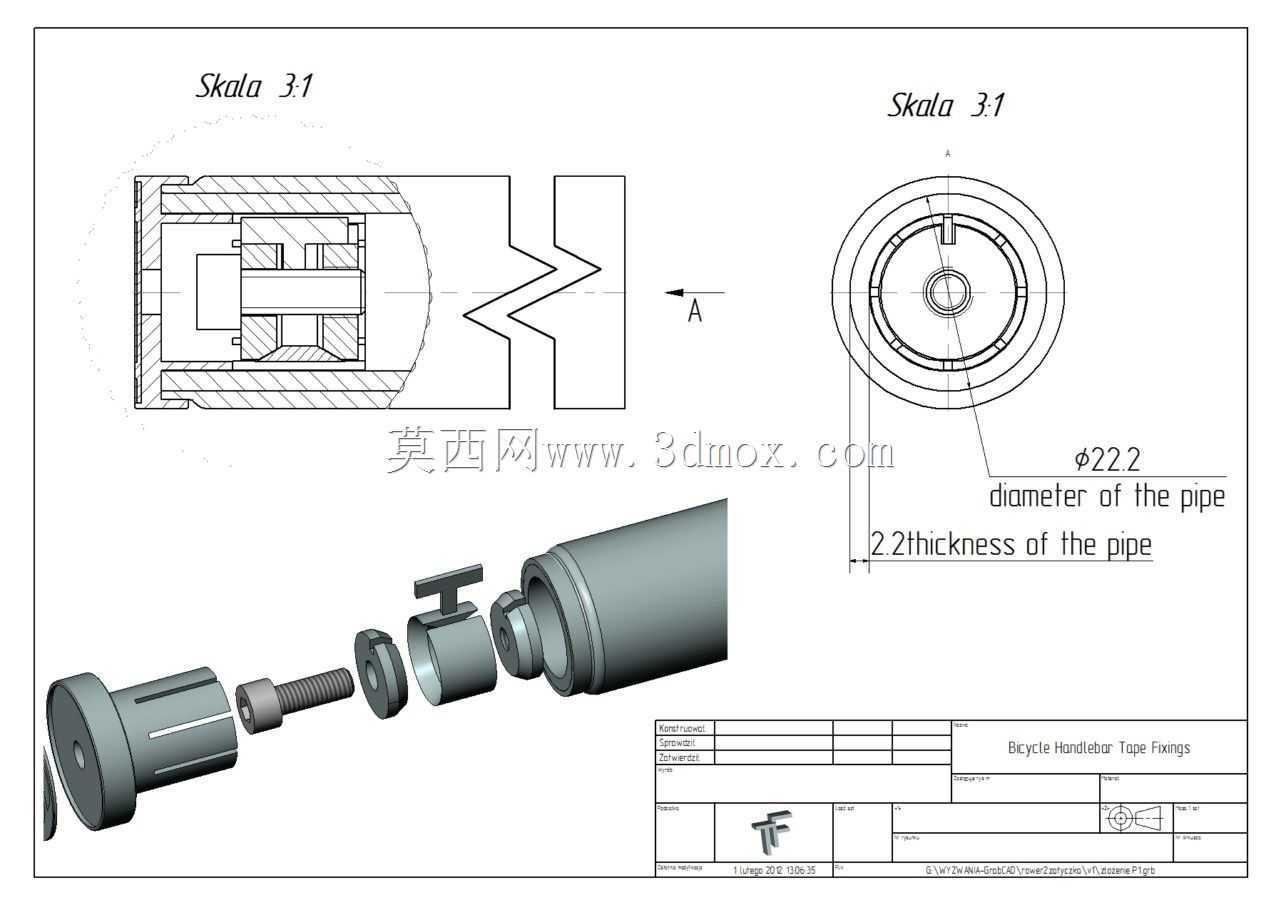

　　日常骑行场景中，自行车车把手部位的缠带固定效果直接影响握持手感与骑行安全，这套固定组件正是为解决把带收尾锁紧、长期使用松脱问题开发的专用结构。从实际装车场景来看，该组件适配常规直径22.2mm的标准自行车车把管，安装位置集中在车把靠近把立的末端区域，不会占用握把、刹把、变速指拨的安装空间，整体轴向安装长度控制在65mm以内，外露部分最大直径18mm，安装后不会突出车把外轮廓，避免剐蹭骑行者衣物，也不会影响把带缠绕后的整体平整度。

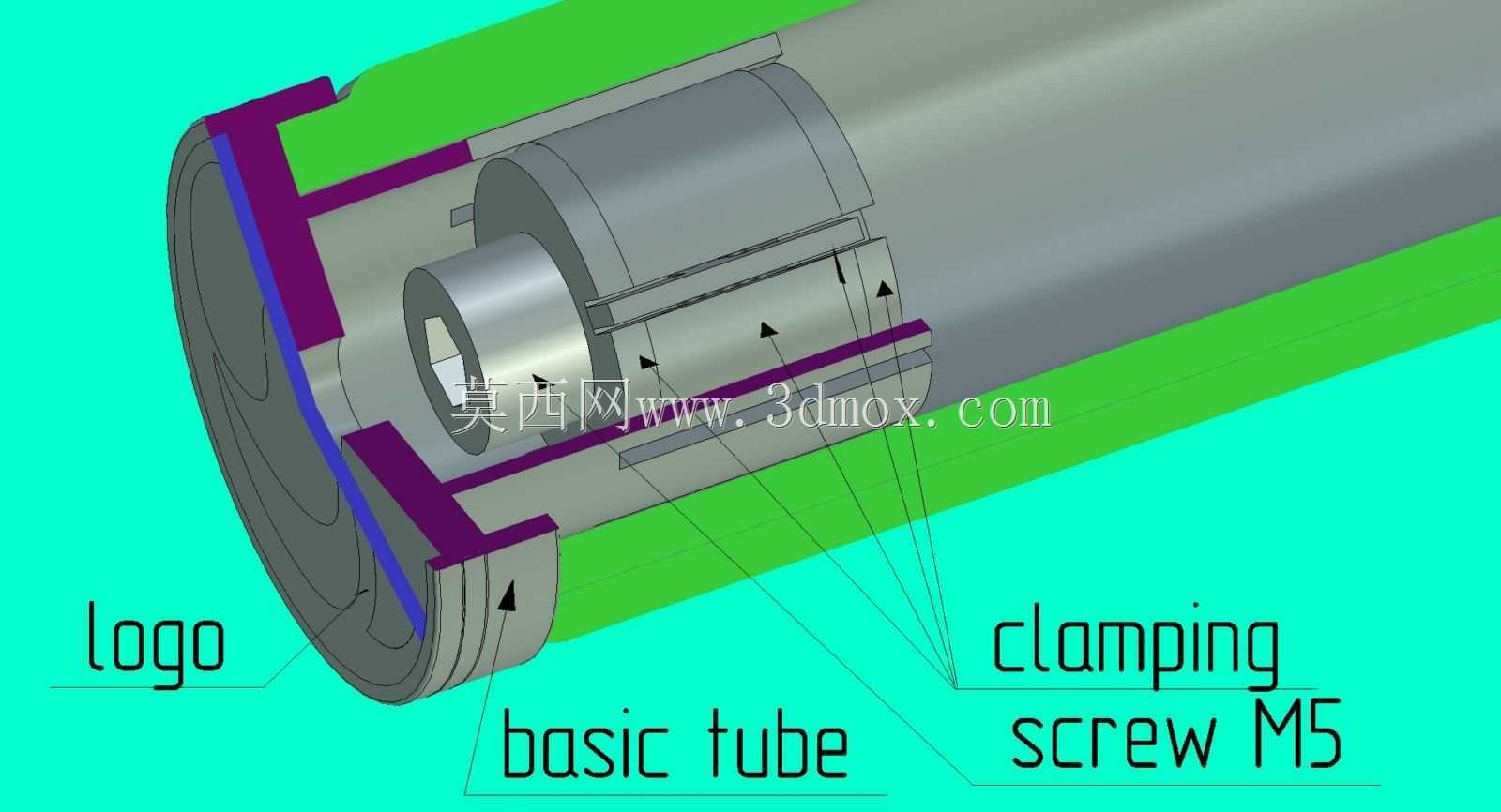

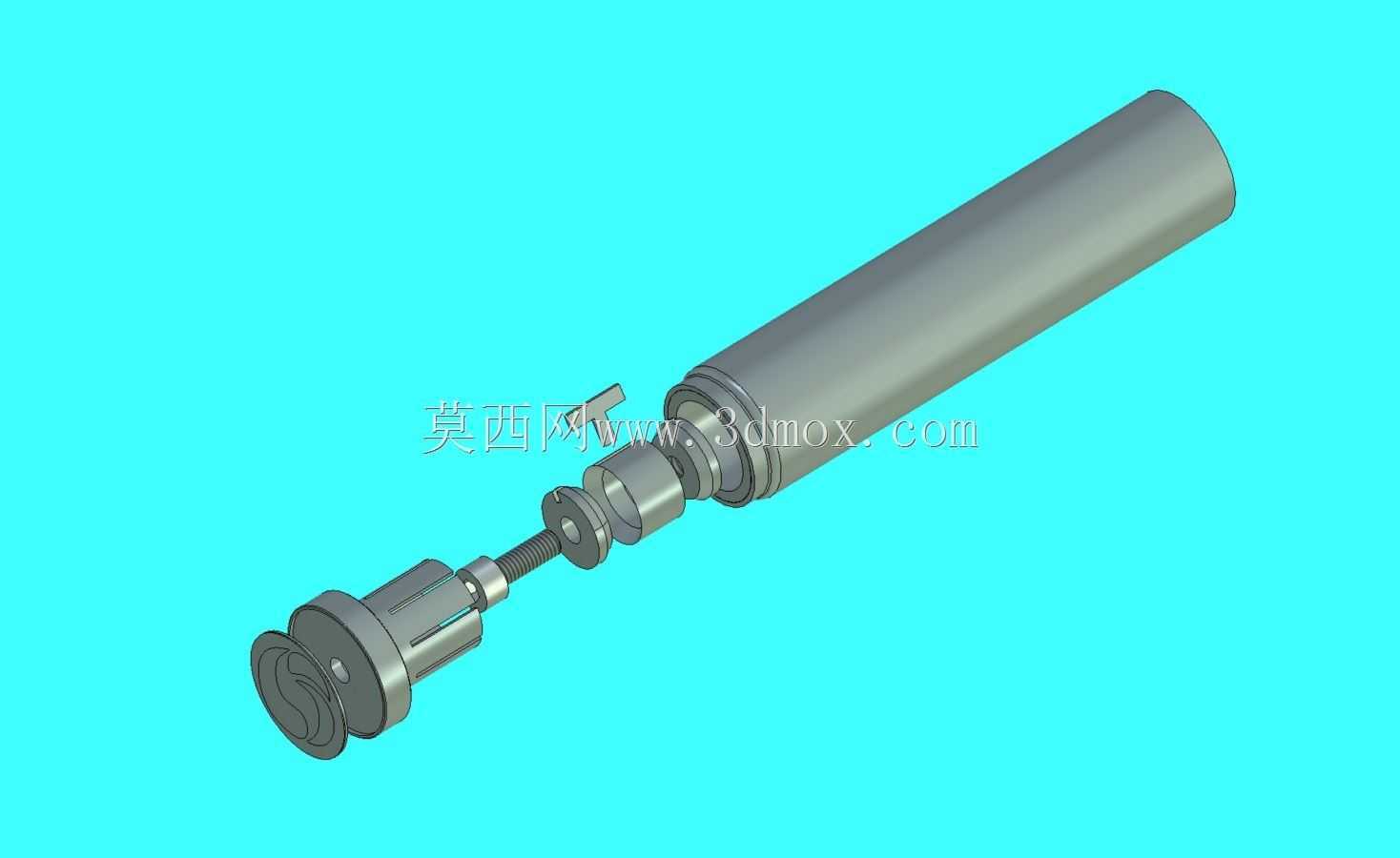

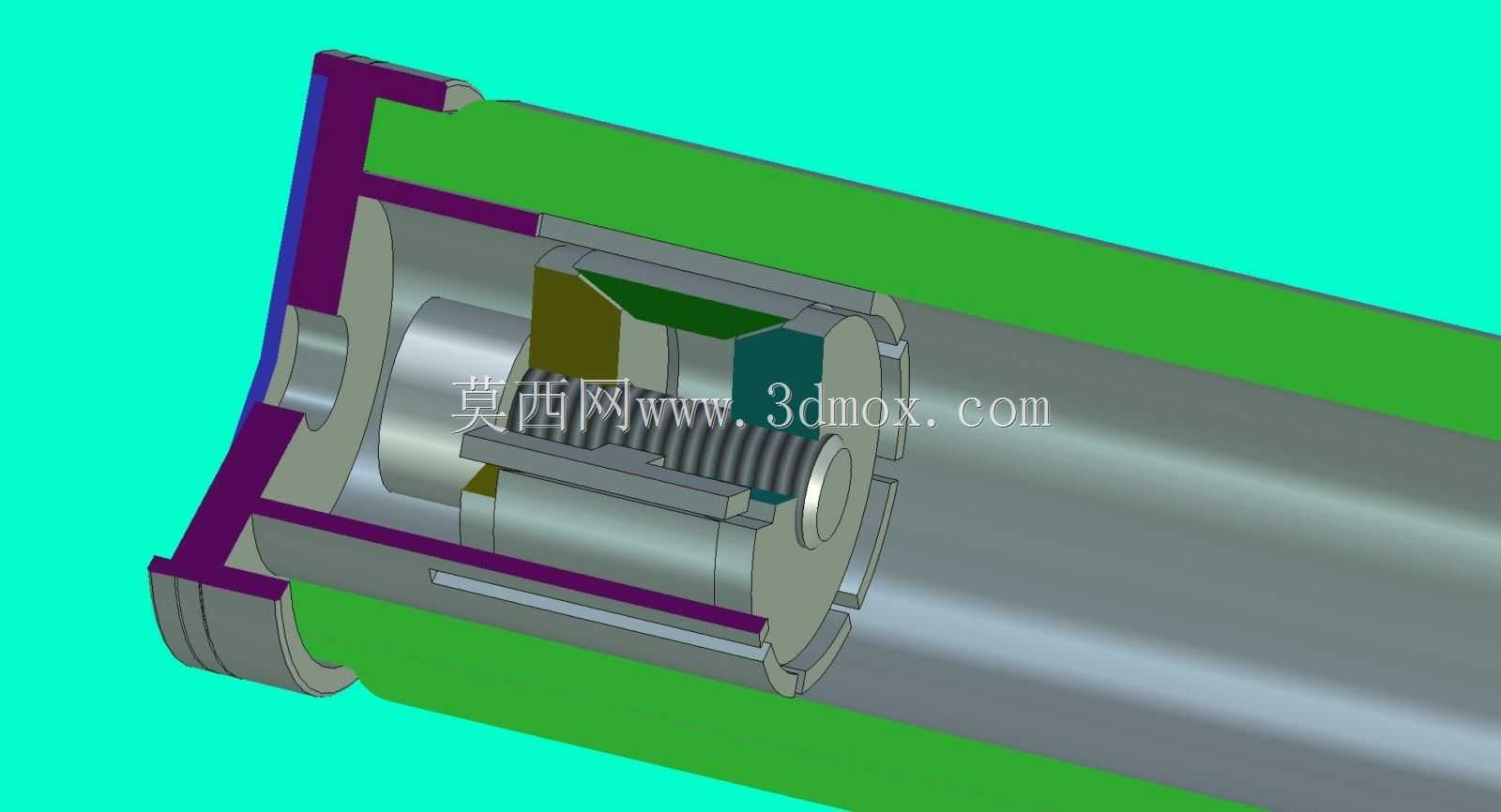

　　结构设计上，这套组件采用胀紧+螺纹锁紧的复合固定逻辑，核心部件包含带外螺纹的调节芯轴、分体式胀紧夹块、端部压盖以及锁紧螺母。分体胀紧夹块采用三瓣式开口结构，自然状态下外径略小于车把管内径，安装时可轻松塞入车把管内孔，随着芯轴端部螺母的旋紧，芯轴锥面会推动三瓣夹块向外扩张，通过夹块外表面与车把管内壁的静摩擦力实现轴向定位，完全避免传统把带塞长期使用后松动脱落的问题。端部压盖的外端面设计有直径28mm的圆形挡边，刚好贴合车把管的端面，压盖边缘做了R1.5的圆角处理，不会割伤缠绕完成的把带边缘，压盖侧面预留了1.2mm深度的环形凹槽，把带收尾时可将末端塞入凹槽内，再通过压盖与车把端面的压紧力固定把带头，无需额外使用胶带粘接，长期日晒雨淋也不会出现胶带老化开胶的问题。

　　从功能特性来看，这套固定结构可重复拆装，调整把带缠绕位置或者更换把带时，只需松开芯轴端部的螺母，胀紧夹块就会自动收缩，可轻松从车把管内取出，不会对车管内壁造成划伤，也不会残留胶痕。夹块与芯轴的接触锥面采用1:10的锥度设计，既保证足够的胀紧力，又不会出现锥面自锁导致拆卸困难的问题，日常维护仅需常规内六角扳手即可操作，无需专用工具。考虑到户外骑行的复杂环境，所有金属部件均采用不锈钢材质制作，表面做哑光钝化处理，既具备足够的结构强度，应对日常骑行的振动、冲击载荷不会出现变形断裂，又能耐受雨水、汗液的腐蚀，长期使用不会生锈卡滞。

　　设计过程中针对实际使用的痛点做了多处细节优化：胀紧夹块的外表面加工有深度0.3mm的交叉网纹，增大与车管内壁的摩擦系数，在相同锁紧力矩下可提升40%以上的轴向抗拔力，即使遇到把带被意外勾拽的情况，也不会将固定组件从车管内拉出；芯轴的螺纹段采用M6标准粗牙螺纹，通用性强，若出现螺母遗失的情况，可直接使用标准五金件替换；端部压盖的外表面做了微弧面处理，与把带缠绕后的弧面自然过渡，握持时不会有突兀的硌手感，提升长途骑行的握持舒适度。

　　安装边界方面，这套组件要求适配的车把管内径范围在17mm-19mm之间，管壁厚度不小于1.2mm，若车管管壁过薄，胀紧时可能造成车管局部变形，因此在选型时需要提前确认车把的参数。安装时锁紧力矩控制在3N·m即可达到足够的固定力，过度锁紧反而可能造成胀紧夹块塑性变形，影响后续重复使用。整套结构没有多余的零散部件，安装前可预先将芯轴、夹块、压盖组装为整体，一次性塞入车管内再锁紧螺母，单人操作即可在1分钟内完成单侧的安装，相比传统的粘胶式把带固定方式，装配效率提升明显，且后期维护成本更低。

　　从实际应用反馈来看，这套固定结构不仅适用于公路车、山地车的缠带式车把，也可适配折叠车、城市通勤车的同类把带固定需求，部分改装场景下还可作为车把末端小型附件的安装基座，拓展安装码表延伸架、小型车灯等配件，结构本身的承载能力可满足不超过0.5kg的附件挂载需求，不会出现松动移位的问题。
