透明管式视觉流量计工业结构设计

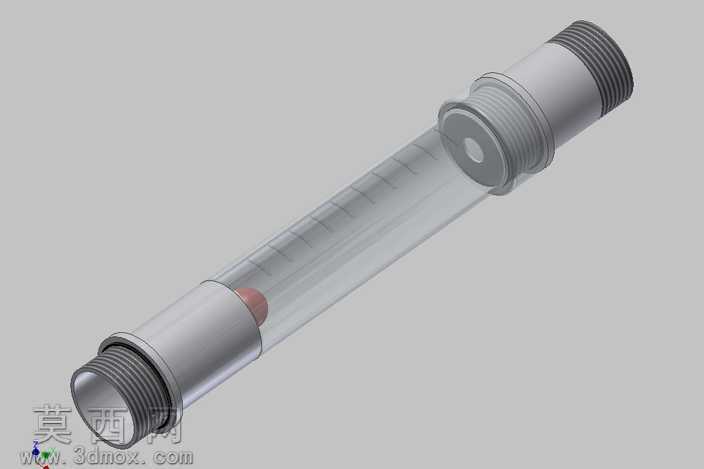

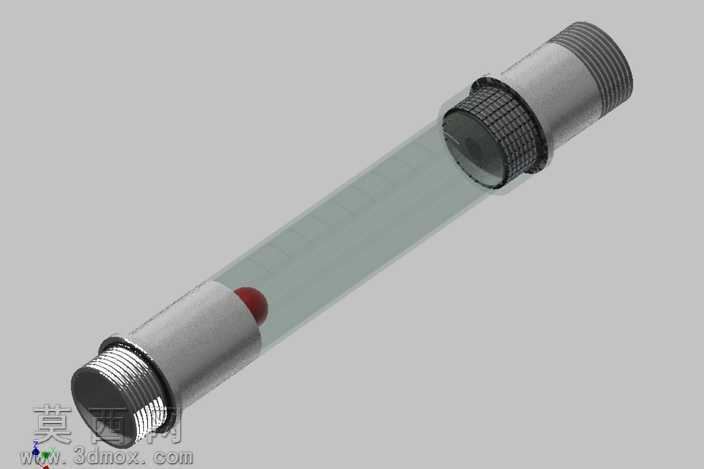

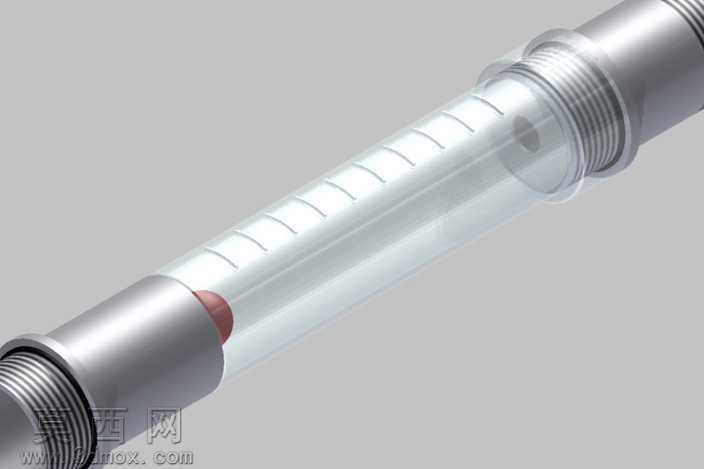

本视觉流量计采用三维参数化建模完成整体结构设计，建模过程中优先保证各部件装配公差的合理性，针对两端金属连接端做了精细化的螺纹结构建模，还原了外螺纹的牙型细节与退刀槽结构，确保模型可直接用于装配干涉校验与结构验证。模型主体的透明测量管部分采用半透明材质参数设置，渲染阶段调整了材质的折射率与透光率参数，还原玻璃或透明工程塑料的通透质感，管身的刻度标识采用贴图贴合曲面的建模方式，保证刻度沿管身轴向均匀分布，无拉伸变形问题，能够直观呈现流量刻度的视觉读取效果。管内的流量指示浮子采用醒目的红色材质设置，与透明管身、银色金属端形成强烈视觉对比，渲染时通过光影调整突出浮子在管内的位置辨识度，还原视觉流量计依靠浮子位置直观读取流量数值的核心功能特性。两端的金属接头部分采用金属磨砂材质渲染，还原工业金属部件的哑光金属质感，接头与透明管的衔接位置做了密封结构的细节建模，还原实际产品的密封装配逻辑，保证结构设计符合工业仪表的密封耐压要求。设计过程中围绕可视化流量检测的核心需求，优化了管身的观察视角范围，确保从常规观测角度能够无遮挡读取浮子对应的刻度数值，整体结构简洁规整，各部件拆分清晰，既还原了传统玻璃转子流量计的经典结构，又通过精细化建模提升了模型的细节表现力，可用于工业仪表类产品的结构展示、原理演示以及相关教学场景使用，模型装配逻辑符合实际产品的组装流程，各部件的配合间隙经过参数校验，能够满足后续工程拆解、结构优化等二次设计需求。
