手持式省力订书器结构设计方案

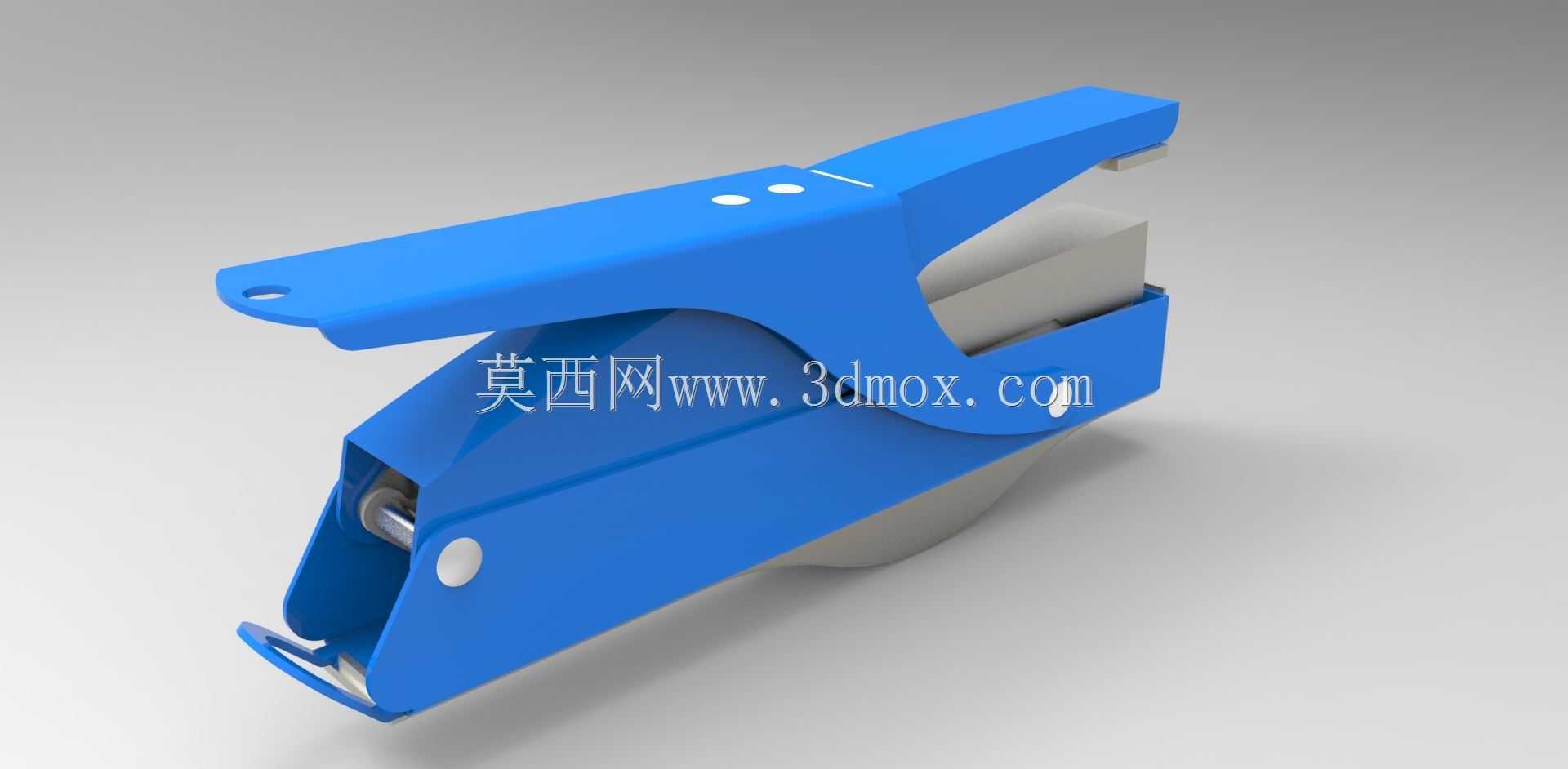

　　日常办公场景里，零散纸张的临时装订需求随处可见，从行政部门的资料归集、生产车间的随工单装订，到设计部门的图纸校稿整理，都需要便携的装订工具完成快速固定，这款手持订书器的结构设计，正是针对零散单页、薄本册页的快速装订需求开发，区别于传统桌面式订书机的固定使用场景，该款产品采用全手持握持的钳式结构，无需依托平整台面即可完成装订动作，适配现场巡检记录、外出资料整理、移动办公等无依托操作场景。从功能实现逻辑来看，该订书器采用杠杆省力结构设计，上压臂与下底座通过中部的铰接销轴形成力臂放大结构，按压端的力臂长度远大于钉道端的出力行程，操作人员仅需施加较小的握持力，即可驱动钉道内的书钉完成穿透、弯折定型的完整装订动作，针对常规70g办公用纸，

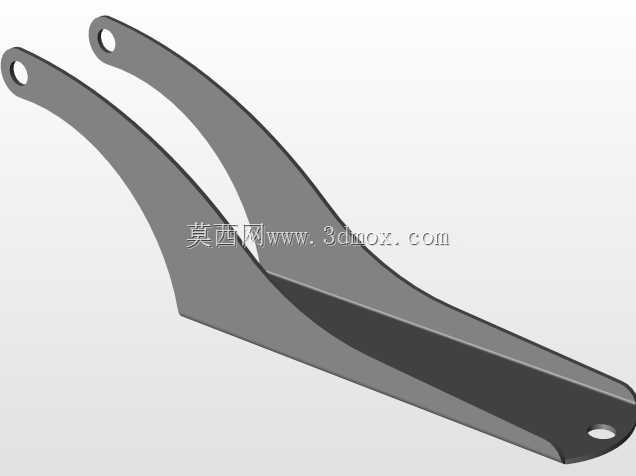

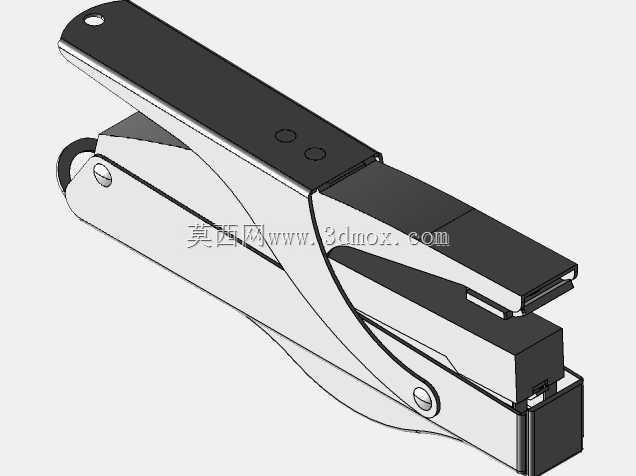

　　单次装订可穿透20页以内的纸叠，满足绝大多数日常零散资料的装订需求。结构设计层面，整体外壳采用一体化弯折的钣金成型结构，减少了多余的拼接零件，外壳表面做圆角过渡处理，握持区域贴合手掌虎口的自然弧度，长时间握持操作不会产生硌手的不适感；上压臂表面设置的两处圆形凸点，为按压操作时的手指定位标识，操作人员无需目视即可快速找到最佳施力位置，提升盲操作时的装订准确率。钉道部分采用隐藏式内置结构，书钉装填时仅需向后拉动钉道尾端的卡扣即可抽出钉槽，装填完成后推回即可自动锁止，避免了传统订书器钉道易脱落、卡钉后难以拆解的问题；出钉口位置设置了对位挡片，装订时可通过挡片对齐纸张边缘，保证装订位置的统一性，避免出现书钉歪斜、装订位置偏移的问题。

　　下底座的成型凹槽采用适配标准书钉的弯折弧度，书钉穿透纸张后，钉脚会沿着凹槽弧度自动向内弯折，平整贴合在纸张背面，不会出现钉脚外翻刮手、弯折不到位导致装订松散的问题。从安装与尺寸边界来看，该订书器整体长度控制在160mm范围内，最大握持宽度为70mm，闭合状态下整体厚度不超过30mm，可轻松放入公文包、工具袋甚至工作服口袋中携带，整体无外凸的尖锐棱角，携带过程中不会刮损包内的文件、电子设备等物品。铰接位置的销轴采用过盈压装工艺装配，日常使用过程中不会出现销轴松脱、结构晃量过大的问题，压臂与底座之间设置了复位弹片，完成一次装订动作松开后，上下结构会自动弹开至初始张开角度，无需手动掰开即可进行下一次装订操作，连续装订时的操作效率更高。

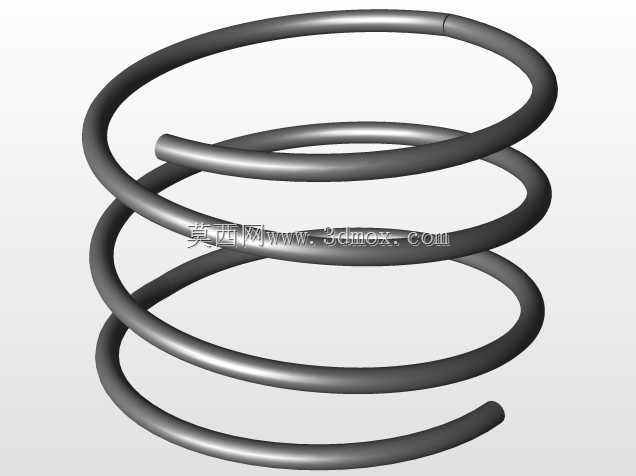

　　针对生产装配环节，该结构的零件总数控制在10件以内，包含上下钣金壳体、铰接销轴、复位弹片、钉道组件、钉槽推块、压钉片几部分，所有零件均采用常规冲压、注塑工艺即可加工，无需特殊定制的加工设备，装配时仅需完成销轴压装、弹片卡接、钉道组件固定三步即可完成总装，生产装配的工序简单，良品率易控制。实际使用过程中，该结构可适配常规24/6标准规格书钉，耗材通用性强，无需采购特殊规格的装订耗材，使用成本较低；针对卡钉故障，仅需翻开上压臂即可直接暴露钉道位置，用随手可得的笔尖、直尺等小工具即可快速取出卡住的废钉，无需借助专用工具拆解设备，日常维护难度极低。钳式的受力结构让装订时的反作用力均匀分散在整个握持手掌上，而非集中在单个手指位置，即使单日完成上百次装订操作，手指也不会出现明显的压痕或酸痛感，适配高频次装订的使用场景。
