可调式重型管钳结构三维设计

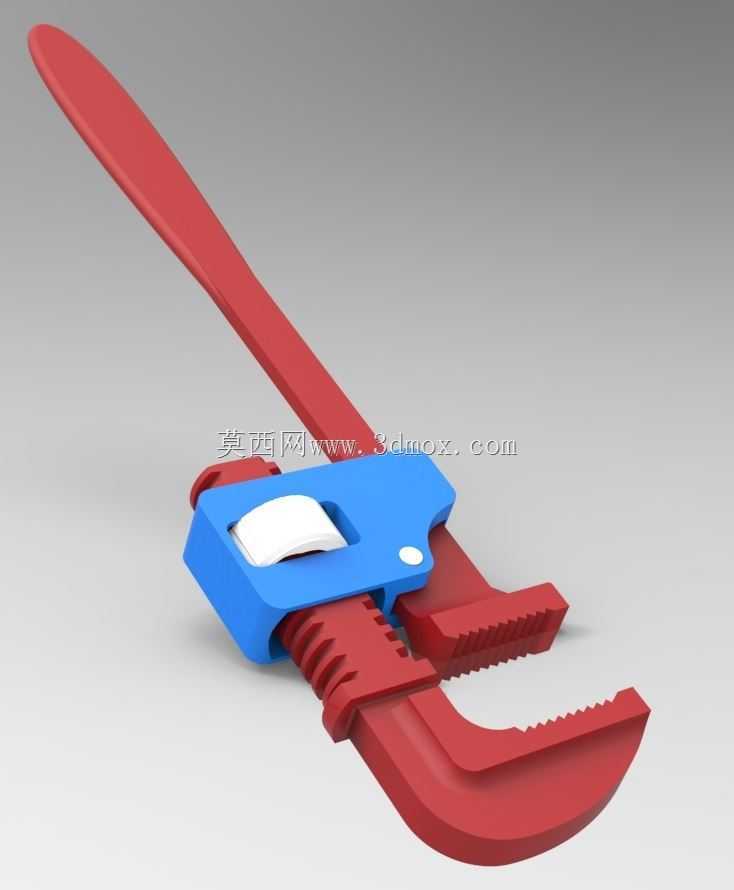

　　在民用给排水施工、工业管道运维、油气输送管线检修、消防管路布设等现场作业场景里，管钳是管路拆装作业中无法替代的手动夹持类工具，区别于普通活动扳手的平口夹持结构，管钳的齿形钳口可以在圆形管件表面形成足够的咬合摩擦力，即便管件表面存在锈蚀、漆层、轻微形变，也能稳定传递扭矩，不会出现打滑脱开的问题，是管工班组随身工具配置里的核心品类。这款管钳的整体结构分为固定钳体、活动钳颚、调节滑块、手柄四个核心组成部分，固定钳体与长手柄采用一体化结构设计，从钳头位置一直延伸到柄尾，整体做了等强度的截面渐变处理，靠近钳头的受力段截面厚度更大，向柄尾逐步收窄，既保证大扭矩作业时的结构强度，也能控制整体工具重量，降低长时间手持作业的疲劳感。

　　活动钳颚的安装槽开在固定钳体的头部位置，槽内加工有连续的梯形调节齿，和调节滑块上的齿形结构啮合，转动调节滑块就可以带动活动钳颚沿槽道平移，实现钳口开口尺寸的连续调整，这款管钳的钳口开合范围覆盖了常规小口径管路的常用尺寸区间，从DN15到DN50的镀锌管、PPR金属衬管、无缝钢管都可以稳定夹持，不需要额外更换钳头配件。钳口的咬合齿做了不对称的倾斜设计，齿尖朝向手柄方向，当施加拧紧或者拆卸的扭矩时，咬合力会随着扭矩增大自动锁紧，管件越受力钳口咬得越紧，完全避免作业过程中打滑伤人的风险；齿部的硬度做了差异化处理，咬合齿区域做了局部淬硬处理，保证长期使用不会出现齿尖磨平、卷刃的问题，而钳体基体保持足够的韧性，遇到过载冲击时不会出现脆性断裂。

　　调节滑块的位置设置在固定钳体头部的上侧，表面做了防滑的凸点纹理，戴劳保手套操作时也能顺畅拨动调整，不需要额外借助其他工具就能快速调整开口大小，适配现场不同管径的快速切换作业需求；滑块和活动钳颚的配合间隙做了严格控制，调整过程顺滑无卡滞，夹持受力时不会出现旷量晃动，保证扭矩传递的稳定性。手柄部分做了符合人体工学的弧度设计，柄尾位置略微加宽，作业时手掌可以完全贴合柄身，施加轴向推力时不会出现硌手的问题，柄身表面没有多余的装饰结构，整体平整光滑，沾了油污、水渍之后也能快速擦拭干净，适合工地、车间这类复杂作业环境使用。从安装边界来看，这款管钳的整体长度适配单人手持作业的操作范围，在狭窄的管道井、墙角管路位置作业时，

　　不需要太大的操作空间就能完成转动，钳头部分的外轮廓做了圆角过渡，在贴近墙面、设备外壳操作时不会刮蹭周边构件，也能避免尖锐棱角划伤操作人员。结构设计上充分考虑了现场作业的损耗特性，活动钳颚属于易损耗部件，当齿部磨损到咬合失效的程度时，可以单独拆卸更换钳颚部件，不需要整体报废整个管钳，降低长期使用的工具成本；所有配合面都预留了合理的公差间隙，即便长期使用后出现轻微的磨损、积垢，也不会出现调节卡滞、钳口无法锁紧的问题，日常维护只需要定期在调节齿的位置涂抹少量润滑脂，就能保证机构动作顺畅。不同于普通轻型家用管钳的薄型钳体设计，这款管钳的钳头部分做了加厚处理，可以承受更大的扭矩负载，遇到锈蚀严重、长期未拆卸的旧管路接头，配合加力杆使用时也不会出现钳体断裂、钳口崩裂的问题，完全满足工业级现场作业的强度要求。钳口的开合导向结构采用了燕尾槽设计，相比直槽结构的导向精度更高，受力时活动钳颚不会出现侧向偏移，咬合时两个钳口的齿面可以完全贴合管件表面，不会出现局部应力集中导致的管件表面压伤、钳齿异常磨损问题。
