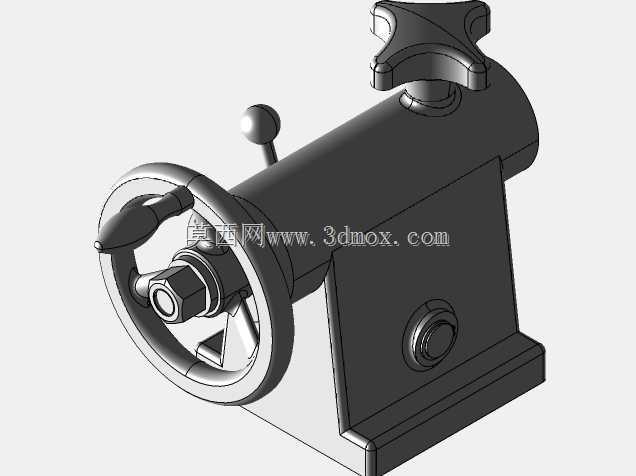

车床尾座手摇进给锁紧机构三维结构

　　在普通卧式车床的加工场景中，尾座是承担长轴类零件顶紧、钻孔铰孔等工序定位支撑的核心配套部件，其结构可靠性直接影响工件装夹刚度与加工精度。本次呈现的尾座结构，针对中小型车床常规加工工况设计，整体采用箱式铸铁基座作为承载主体，基座底部设置与床身导轨匹配的安装贴合面，贴合面的形位公差按照导轨配合精度要求设计，保证尾座沿床身移动时的直线度与锁紧后的位置稳定性。

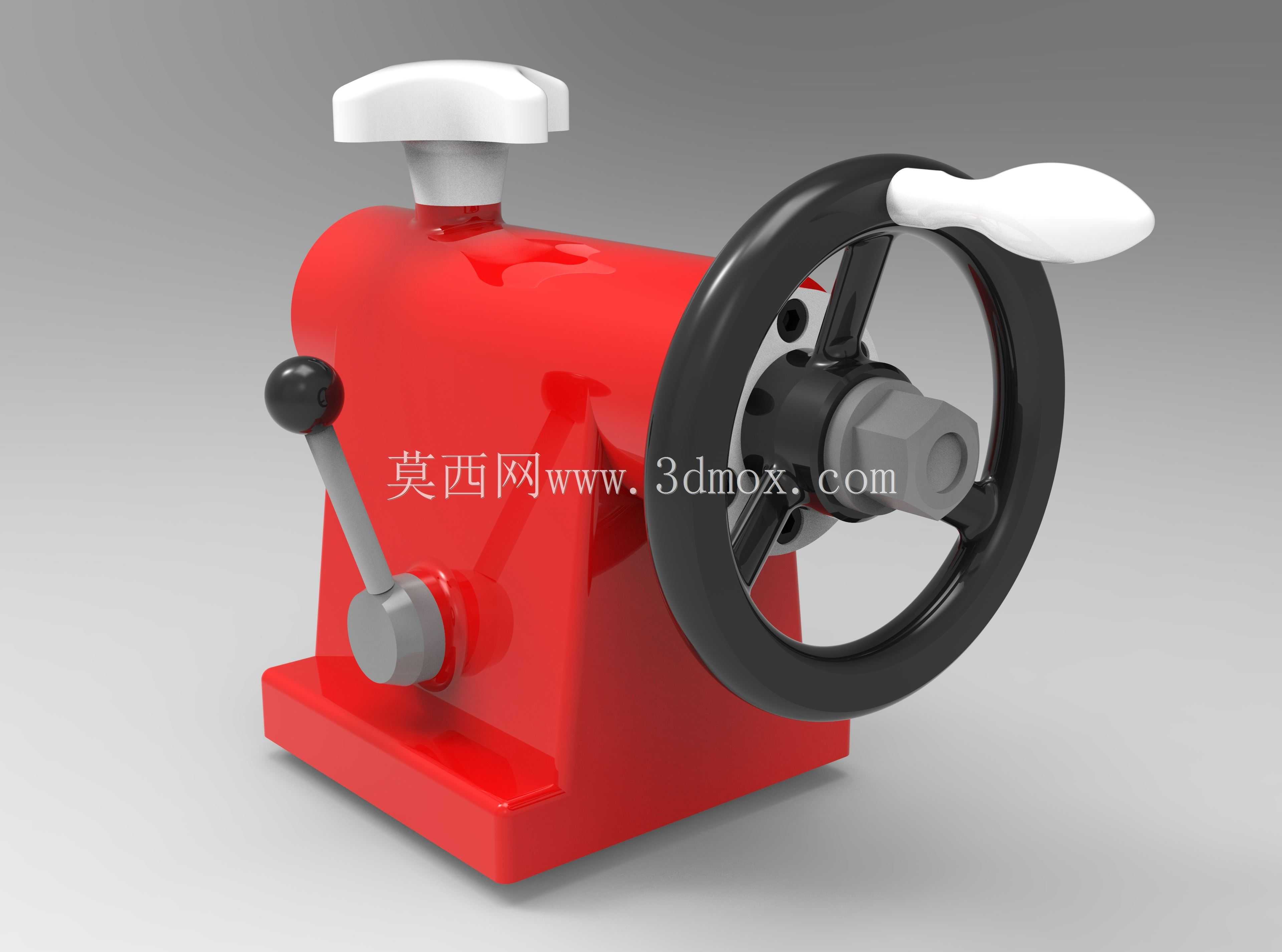

　　操作端的手轮采用三辐条结构设计，轮缘做防滑圆弧处理，配套的转动手柄采用回转式结构，操作时手柄可绕自身轴线自由转动，降低手摇进给时的操作摩擦力，手轮与内部进给丝杠采用键连接传递扭矩，丝杠螺母副采用梯形螺纹传动，具备自锁特性，可在进给到位后保持套筒位置不发生窜动。顶部的白色旋钮为套筒锁紧操作件，转动该旋钮可驱动内部偏心锁紧机构，将伸出的尾座套筒抱死固定，避免加工过程中套筒受轴向切削力发生位移。侧面设置的操作杆为尾座床身锁紧手柄，扳动该手柄可驱动底部的压板机构，将尾座整体压紧在床身导轨上，完成尾座的轴向位置固定。

　　从设计思路层面，该尾座结构优先考虑操作便捷性与刚度平衡，箱体主体采用等壁厚设计，壁厚取值按照中小型机床铸件常规规范设定，既保证整体结构刚度，避免切削受力时产生形变，又控制整体重量，方便操作人员沿床身推移调整位置。套筒的伸出行程按照常规车床加工的通用需求设定，可适配不同长度工件的顶紧需求，套筒内孔采用标准莫氏锥度设计，可直接安装顶尖、钻头、铰刀等常用工装，无需额外转接结构。

　　安装边界方面，基座底部的导轨配合面宽度、导轨槽间距均匹配对应规格车床的床身导轨参数，安装时无需对床身进行额外改造，可直接替换同规格的原厂尾座部件。手轮的操作半径按照人体工程学要求设计，操作人员站在车床常规操作位置即可轻松完成进给、锁紧操作，无需过度探身。各操作件的操作力矩经过合理匹配，锁紧手柄的扳动力矩控制在单人单手可操作范围内，手轮的转动力矩均匀，进给过程无卡滞点。

　　在实际加工应用中，该尾座可配合卡盘完成长轴类零件的一夹一顶装夹，有效降低长轴加工时的工件挠度，减少切削振动；也可在换装钻夹头、锥柄钻头后，完成轴类零件端面的中心孔加工、钻孔、铰孔等工序，拓展车床的加工范围。结构内部的丝杠螺母副设置有润滑通道，可定期加注润滑脂降低传动磨损，延长部件使用寿命，各操作件与箱体的连接部位均设置有防尘密封结构，避免切削碎屑、切削液进入箱体内部造成传动件卡滞或磨损。
