带镂空螺旋叶片的立式搅拌输送螺杆结构

　　做了十来年搅拌设备的结构设计，这类带镂空结构的螺旋搅拌螺杆是我接触频次很高的一类核心执行构件，和常规实心连续螺旋叶片的螺杆不同，这款构件在叶片上做了均匀分布的镂空开孔，核心是为了平衡物料轴向输送与径向混合的双重需求。很多刚入行的设计师做搅拌螺杆时，容易陷入要么只推料不混合、要么只搅拌没法形成稳定料流的误区，这款结构的设计思路刚好踩中了中小批量物料混合工况的核心痛点。

　　先从实际应用场景说起，这类螺杆大多适配立式搅拌设备，常见于食品粉料混合、中小型化工浆料搅拌、建筑辅料预混这类工况，尤其是处理流动性中等、容易结团的粉体物料时，表现比普通实心螺旋好很多。常规实心螺旋叶片转动时，会把物料沿着轴向持续推送，料流基本是沿着螺杆轴向做层流运动，不同层的物料很难发生径向交换，往往出现螺杆周边物料已经被推到腔体顶部，远离螺杆的腔壁位置物料还处于静止堆积的状态，混合均匀度很难达标。而这款螺杆的叶片上开出的弧形镂空孔，会让一部分被叶片托举的物料在上升过程中从孔洞回落，在搅拌腔内部形成持续的上下循环流，同时叶片边缘和镂空孔的棱边会对结团的物料产生剪切破碎作用，不需要额外加装破碎刀组就能完成轻度解聚，对于很多不需要高强度剪切的混合工况来说，能简化设备整体结构，降低制造成本与运行功耗。

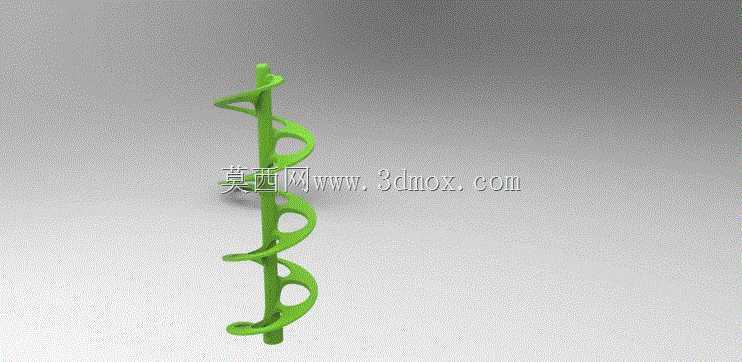

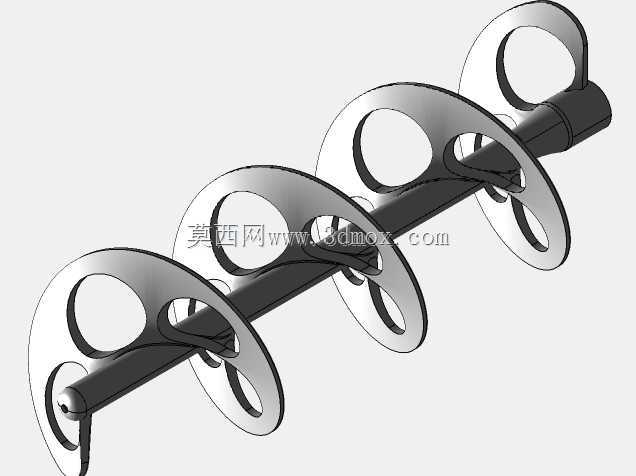

　　从功能特性上拆解，这款螺杆采用单头等螺距的螺旋结构设计，整体为立式安装形态，中心杆为等直径圆杆结构，螺旋叶片从杆体底部一直延伸至接近顶部的位置，叶片的外径保持一致，能保证在圆柱形搅拌腔内，叶片和腔壁之间保持均匀的间隙，这个间隙的取值一般根据物料粒径调整，处理粉料时间隙控制在3-5mm，处理含小颗粒的浆料时间隙可以放到8-10mm，避免大颗粒卡滞造成螺杆负载骤增。叶片上的镂空孔为类水滴形的弧形开孔，每个螺距的叶片上均匀分布3个开孔，开孔位置沿着螺旋升角方向错位排布，不会出现同一轴向位置开孔重叠导致的料流短路问题——如果开孔在同一竖直线上，物料会直接沿着开孔通道垂直下落，没法形成有效的螺旋推送路径，反而会降低输送效率，错位排布的设计刚好能让回落的物料落到下一级叶片的非开孔区域，重新被螺旋叶片带动上升，形成稳定的循环。

　　设计这类螺杆的时候，首先要确定的是安装边界尺寸，首先要匹配搅拌腔的内径，叶片外径一般比腔体内径小4-10mm，根据物料特性调整；其次是螺杆的有效工作长度，要保证螺杆底部距离搅拌腔底壁的间隙在10-15mm，既不会因为间隙太小刮擦腔底，也不会因为间隙太大导致腔底残留死区的物料没法被带动；顶部的安装轴段要匹配驱动端的连接结构，一般会加工出键槽或者做成方轴结构，保证和减速机输出轴的同轴度，同轴度公差要控制在0.1mm以内，避免高速转动时出现径向跳动，加剧叶片和腔壁的磨损，同时降低运行时的振动噪音。另外螺旋升角的取值也很关键，这类兼顾搅拌和输送的螺杆，螺旋升角一般取15°-18°，升角太大会导致物料输送速度过快，混合时间不足，升角太小则会导致物料推送力不足，容易在叶片上堆积，增大驱动负载。

　　很多人会疑惑为什么要做镂空设计而不是直接在实心叶片上焊接搅拌齿，其实核心原因是镂空结构能大幅降低螺杆自身的重量，尤其是用工程塑料或者不锈钢制作的大直径螺杆，镂空后重量能降低30%左右，对应的驱动电机功率可以选小一个档位，长期运行的能耗优势很明显；另外镂空结构减少了叶片和物料的接触面积，对于粘性物料来说，能降低物料粘附在叶片上的概率，减少设备停机清理的频次。在实际选型适配的时候，还要注意物料的磨琢性，如果是处理石英砂、水泥这类磨琢性强的物料，叶片的厚度要适当增加，同时在叶片边缘做堆焊耐磨层处理，镂空孔的边缘也要做倒角圆滑处理，避免应力集中导致叶片在长期交变载荷下出现开裂；如果是处理食品类物料，螺杆整体要做镜面抛光处理，镂空孔的内壁不能有卫生死角，避免物料残留滋生细菌。

　　从安装维护的角度来说，这类螺杆一般采用顶部吊装的安装方式，底部不需要额外加装支撑轴承，因为螺杆整体长度不算太长，长径比一般控制在8:1以内，顶部的轴承座完全可以承受径向和轴向的载荷，这种无底部支撑的结构能避免底部轴承接触物料造成的密封磨损问题，尤其是处理浆料类物料时，底部轴承的密封很容易被物料磨损出现漏料，无支撑结构刚好规避了这个痛点。日常维护时只需要定期检查顶部连接部位的紧固情况，观察叶片有没有出现变形或者磨损，不需要做额外的润滑保养，运维成本比带底轴承的搅拌结构低很多。
