带安装支架的万向调节气动喷射装置

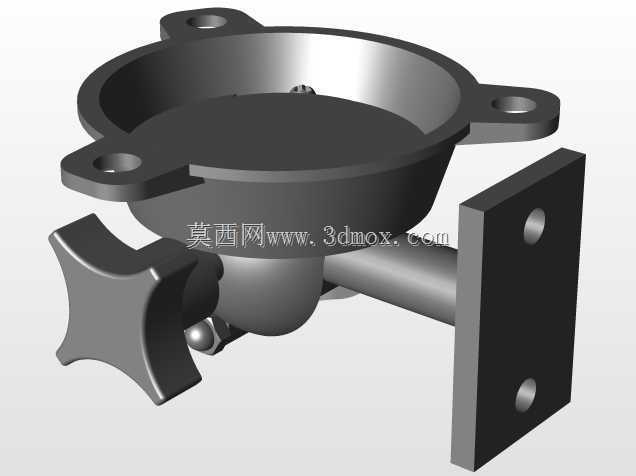

　　在自动化产线的工件表面吹扫、小型零部件定点喷涂、加工工位冷却介质定向喷射这类场景里，固定角度的喷嘴往往很难适配多变的工位需求，这款带万向调节结构的气动喷射装置，就是针对这类需要灵活调整喷射方向的工况设计的。从结构上看，装置上部的碗状承托结构是喷射端的主体容腔，三个带安装孔的凸耳沿容腔上沿均匀分布，可根据安装需求选择对应孔位完成上部组件的固定，容腔内部预留了介质流道的装配空间，可适配不同口径的喷嘴接头，满足压缩空气、低压切削液、低粘度防护涂层等多种介质的输送需求。中部的球铰结构是整个装置的核心调节部件，球头与下部杆身采用一体化加工结构，配合容腔底部的抱紧结构，可实现水平方向360度旋转、垂直方向正负45度范围内的角度倾斜调整，

　　调整到位后通过侧面的星形锁紧旋钮即可完成位置固定，旋钮的星形防滑结构无需额外工具即可徒手操作，在设备调试、工位切换时能大幅缩短调整时间，避免频繁拆装喷嘴带来的密封失效风险。装置末端的L型安装支架是整个组件与设备机架的连接载体，支架上预留了两个上下分布的沉头安装孔，可适配M6-M8规格的内六角螺栓完成固定，支架与调节杆采用刚性连接，保证喷射过程中不会因为介质反冲力出现角度偏移。设计过程中，球铰副的配合间隙控制在0.02-0.05mm之间，既保证调节时的顺滑度，又能避免间隙过大导致的喷射角度抖动，容腔与球头的连接位置内置了耐磨损的密封垫圈，可承受0.8MPa以内的工作压力，满足常规气动系统的压力使用要求。安装边界方面，

　　整个装置在支架完全固定、喷射角度处于垂直向下的初始状态时，总高度控制在120mm以内，上部容腔的最大外径为90mm，支架安装面到容腔中心的水平距离为65mm，在做设备布局时，只需预留出角度调整范围内的活动空间即可，不会与周边的工装夹具产生运动干涉。实际使用中，这类喷射装置常布置在数控车床的刀具出口位置，用来定向吹走加工产生的切屑，避免切屑缠绕在刀具上影响加工精度，也可安装在自动化装配线的工件检测工位前，吹扫掉工件表面附着的浮尘与杂物，保证后续视觉检测的识别准确率，部分小型喷涂工位也会用这类装置作为定向喷涂的执行端，通过调整喷射角度覆盖不同外形的工件表面。相较于固定式喷嘴，

　　这种带万向调节结构的喷射装置不需要在机架上加工多个角度的安装孔位，单一部件即可覆盖一定范围内的所有喷射角度需求，在多品种小批量的柔性生产场景中，能减少大量的工装调整工作量，结构上没有复杂的传动部件，日常维护只需要定期检查密封件的磨损情况、清理喷嘴处的堵塞杂物即可，整体可靠性较高，能适应车间内多粉尘、少量切削液飞溅的工作环境。
