带星形锁紧手柄的壁挂式万向调节支座

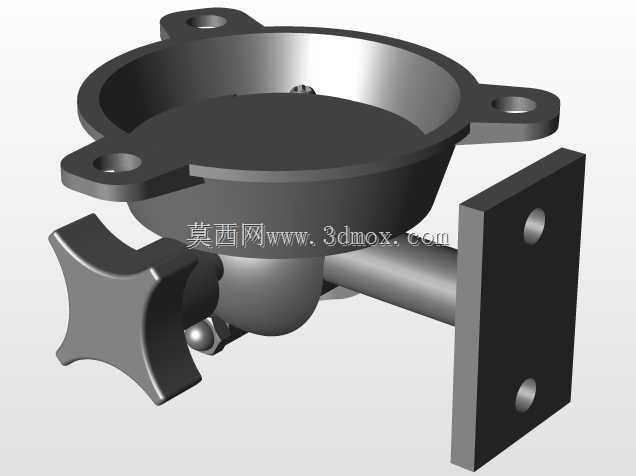

　　这款壁挂式万向调节支座，核心采用球铰连接结构实现多自由度角度调整，搭配星形手拧锁紧手柄完成角度锁止，主要用于需要灵活调整安装朝向的小型设备、传感元件、照明模组或管路支撑场景，在工业设备现场改造、实验室工装搭建、小型自动化工作站辅件配置中都有较高的适配性。从结构设计逻辑来看，支座整体分为三个功能模块：壁挂安装基座、球铰调节核心、顶部承载法兰盘。壁挂安装基座为带两个安装通孔的立式平板结构，安装孔位采用同轴对称布置，适配M6-M8规格的膨胀螺栓或机牙螺丝，安装时基座贴合墙面或设备立面，两个孔位的中心距预留了足够的扳手操作空间，避免安装时出现工具干涉问题，基座与球铰连接杆采用一体化刚性连接，保证支撑强度的同时减少装配累积误差。

　　球铰调节核心是整个支座的功能核心，球头嵌入下部的碗状包容腔内，碗腔的包容角度覆盖120度锥角范围，可实现水平方向360度旋转、垂直方向正负40度的俯仰调节，足够覆盖绝大多数现场调整的角度需求；球头与碗腔的配合面采用小间隙配合设计，既保证调节时的顺滑手感，又避免间隙过大导致调整后出现松旷偏移。锁紧机构采用星形手柄驱动的顶紧结构，手柄的星形轮廓完全适配徒手操作的施力角度，不需要额外工具即可完成锁紧与松开操作，顶紧端采用小面积球面接触，锁紧时直接抵靠在球头表面，接触应力集中，锁紧后不会因为设备运行的微振动出现角度滑移，同时顶紧件与球头的接触位置做了圆弧过渡处理，长期反复锁紧松开也不会刮伤球头表面，破坏配合精度。

　　顶部承载法兰盘为三耳式带孔圆盘结构，三个安装耳沿圆周120度均匀分布，每个耳片上都加工有沉头安装孔，待固定的部件可以通过螺丝直接固定在法兰盘上，随球铰同步调整角度；法兰盘下方的碗状包容腔与球头的配合段做了加厚处理，承受顶部负载时不会出现腔体外张变形，保证长期使用的结构稳定性。从安装边界尺寸来看，壁挂基座的平板厚度足够承受5kg以内的静态负载，安装后支座整体向外伸出的长度控制在紧凑范围内，不会过多占用安装空间，顶部法兰盘的直径适配多数小型工业部件的安装尺寸，不需要额外做转接板即可完成装配。设计过程中充分考虑了现场使用的实际痛点：徒手锁紧的结构不需要操作人员随身携带扳手等工具，调整角度时单人即可完成操作；三耳式法兰的孔位对称度高，

　　安装待固定部件时不需要刻意对位；球铰的调节阻尼在未锁紧时处于适中状态，调整角度时可以随时停在任意位置，不会出现部件垂头滑落的问题，方便操作人员在锁紧前完成角度对位。整个支座的所有棱角位置都做了倒钝处理，安装调整过程中不会划伤操作人员，外露的结构面没有多余的凸起或凹槽，日常清洁维护时不容易积灰，适合在工业生产现场、设备检测工位等环境中长期使用。
