2600规格90度弯头管件三维设计作品

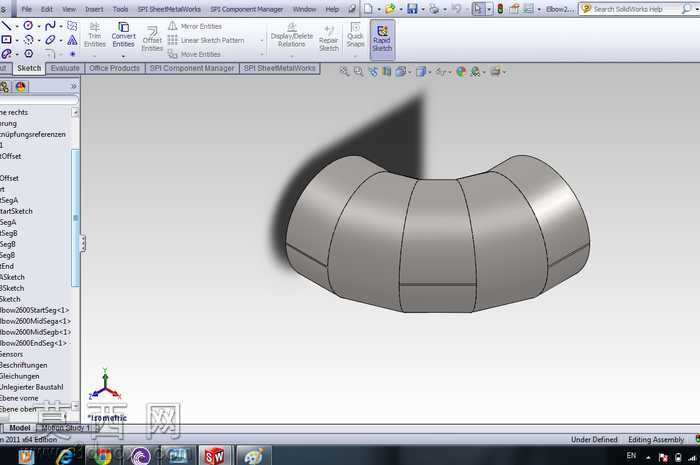

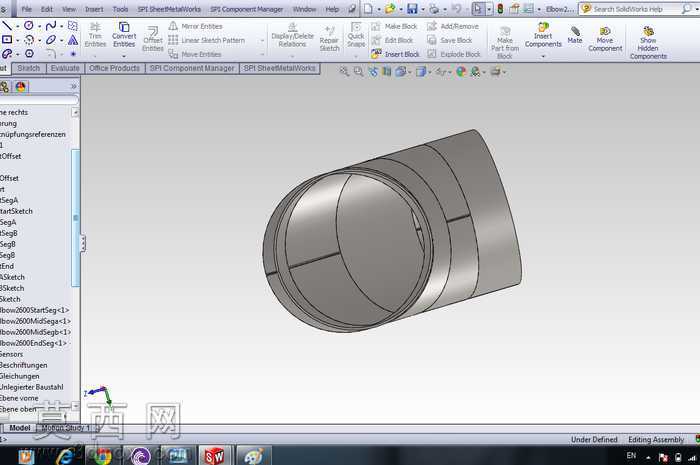

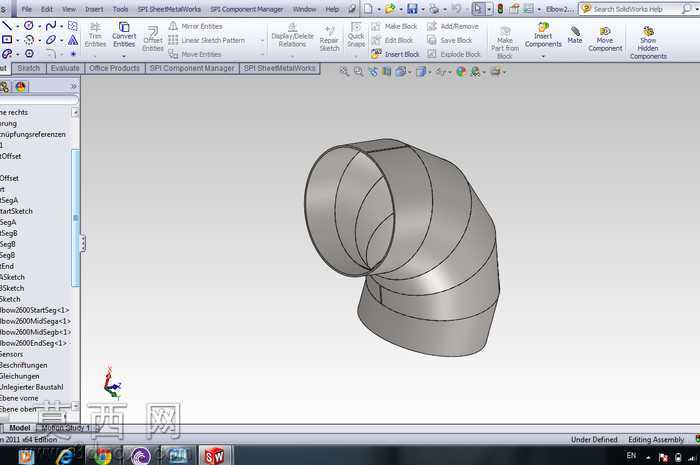

本作品为2600规格90度弯头的三维参数化设计成果，建模阶段采用SolidWorks软件完成全流程构建，首先以管道公称通径2600为基础参数绘制基准截面草图，通过多段引导线放样的方式构建弯头主体曲面，区别于常规等径弯头的简单扫掠，该弯头采用分段式曲面过渡设计，每一段曲面都严格匹配管道流体转向的曲率要求，避免直角转向带来的流体阻力激增问题。建模过程中对弯头的壁厚进行了均匀化处理，通过抽壳特征设定统一壁厚参数，同时对两端的连接端面做了精准的平面度约束，确保后续装配时能够与同规格管道实现无缝对接。材质设计上选用工业管道常用的碳素钢材质预设，在软件中赋予模型哑光金属质感，调整反射参数模拟实际冲压成型后的金属表面纹理，同时对曲面分模线位置做了细节刻画，还原真实管件生产过程中的接缝特征。结构设计层面，该90度弯头采用多节斜接拼接的结构形式，每一节的倾斜角度经过精准计算，累计实现90度的平滑转向，相较于一体铸造成型的弯头，该分段式结构更便于大规格管件的生产加工与运输组装，同时每一段的接口处都预留了标准焊接坡口结构，能够满足现场焊接装配的工艺要求。设计思路上围绕大口径管道转向的实际使用需求展开，首先确定弯头的转弯半径为公称通径的1.5倍，平衡管道占用空间与流体通过效率，建模全程采用参数化驱动，所有尺寸都关联至基础参数表，后续若需调整规格只需修改对应参数即可快速生成同类型不同尺寸的弯头模型，大幅提升同系列产品的设计效率。模型构建完成后通过软件的干涉检查功能验证了各段曲面之间无重叠、无间隙，同时对模型的重量、重心等物理参数进行了测算，为后续的生产吊装、管路布局提供数据参考，整体模型细节完整，曲面过渡顺滑，无破面、错面等建模问题，可直接用于工程出图、装配模拟以及流体仿真分析等后续工作环节。
