法兰式刚性联轴器结构三维设计作品

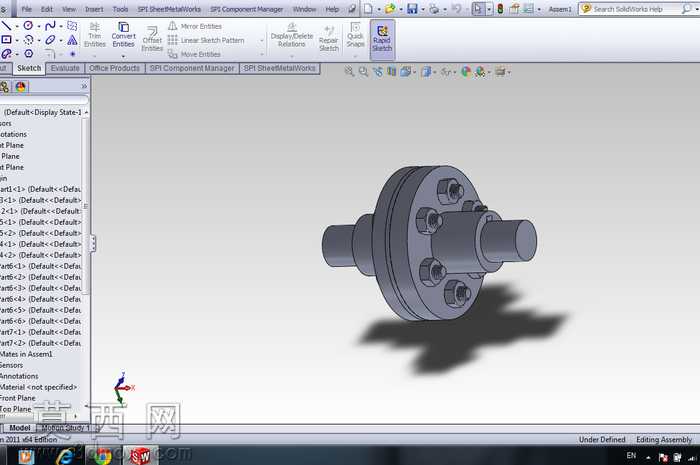

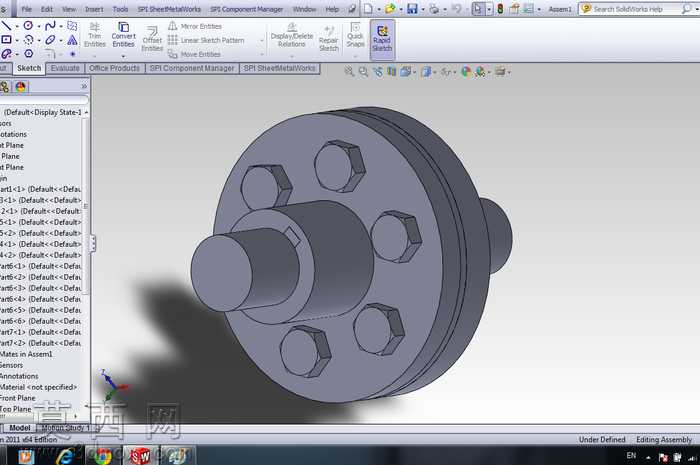

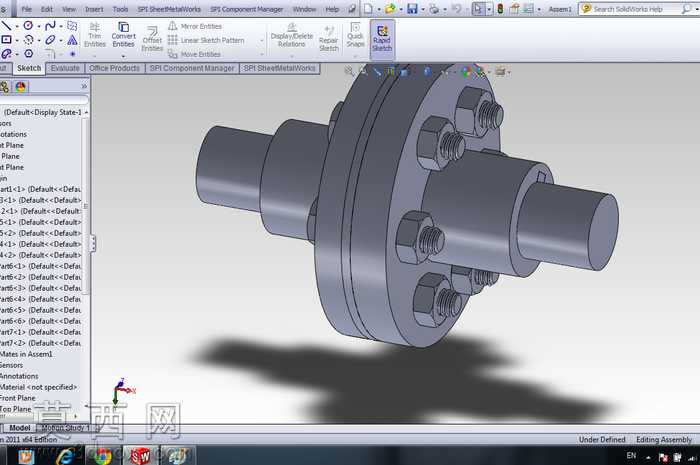

本作品为法兰式刚性联轴器的三维建模设计成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各组成零件的独立建模，再按照实际装配约束关系完成整体装配，完整还原了该类联轴器的真实结构形态。零件建模阶段，首先完成两侧轴段的建模，通过拉伸凸台特征生成轴的主体圆柱结构，根据轴径匹配要求设定轴段的直径与长度参数，保证轴段与法兰盘的配合公差符合过渡配合的设计要求，轴段端面做倒角处理，避免装配过程中出现锐边磕碰的问题。随后完成两个对接法兰盘的建模，法兰盘主体为圆盘结构，中心开设与轴段匹配的轴孔，沿法兰盘圆周方向均匀分布螺栓通孔，孔位的分度圆直径、孔径参数均按照刚性联轴器的标准设计规范设定，保证螺栓穿装后受力均匀；法兰盘与轴段连接的轮毂部分做加厚处理，提升轴孔配合段的接触长度，保障扭矩传递过程中的连接稳定性。接下来完成连接紧固件的建模，包含六角头螺栓与配套六角螺母，螺栓的杆部直径、螺纹段长度、头部尺寸均匹配法兰盘的通孔参数，螺母的对边宽度、厚度参数与螺栓规格适配，建模时还原了螺栓头部的倒角、螺母的端面倒角等细节特征，保证紧固件模型的结构真实性。装配阶段，首先将两侧轴段分别与对应法兰盘通过同轴心约束、端面重合约束完成轴与法兰的固定装配，模拟实际生产中轴与法兰的过盈配合连接状态；随后将两个法兰盘的对接端面做重合约束，对齐圆周方向的螺栓通孔，依次穿入螺栓，在螺栓的伸出端旋合螺母，通过同轴心、端面重合约束完成紧固件的装配，还原法兰联轴器通过螺栓锁紧产生的摩擦力传递扭矩的结构原理。渲染阶段，为不同零件赋予适配的材质属性，轴段与法兰盘赋予调质处理后的结构钢材质，呈现哑光金属质感，表面粗糙度参数按照机加工表面设定，还原车削加工后的金属表面效果；螺栓与螺母赋予发黑处理的合金钢材质，颜色偏深灰，与法兰主体材质形成视觉区分，方便观察装配关系。场景中添加了地面阴影效果，调整光源角度为斜向45度平行光，让模型的轮廓层次更清晰，法兰盘的圆柱面、螺栓的六角头部都能呈现自然的明暗过渡，完整展现各零件的结构形态与装配位置。该联轴器属于刚性传动连接件，设计过程中严格遵循机械设计手册中法兰联轴器的参数规范，各零件的尺寸比例协调，无结构干涉问题，可用于机械传动课程的结构演示、传动系统的虚拟装配验证等场景，能直观展现法兰式联轴器通过螺栓锁紧实现两轴刚性连接、传递运动与扭矩的工作原理，模型的结构细节完整，装配关系清晰，可直接用于后续的工程图生成、运动仿真等后续设计环节。
