开口式环形钣金卡箍结构设计作品

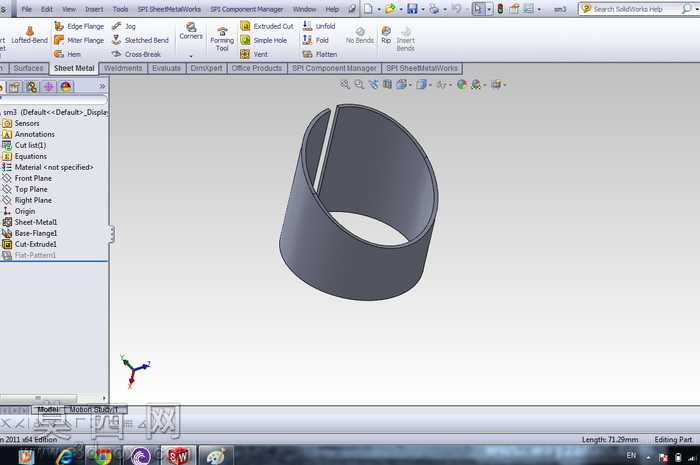

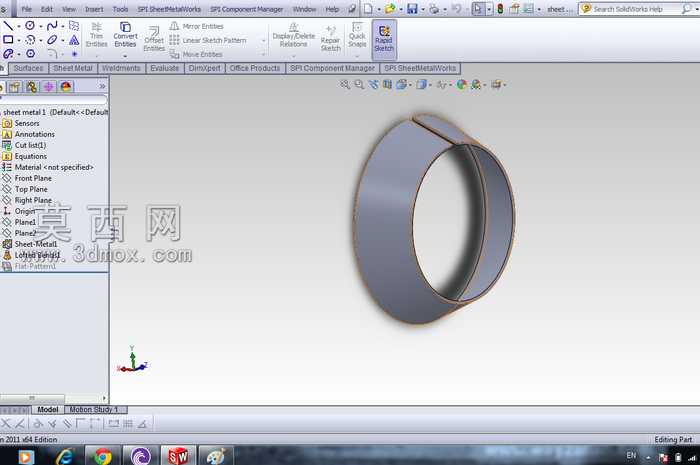

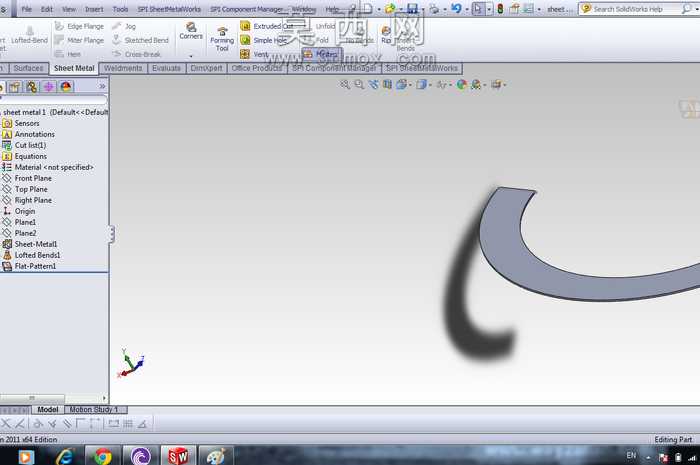

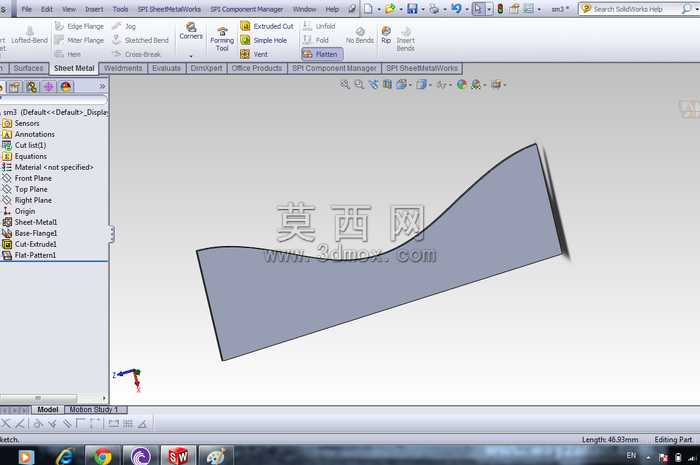

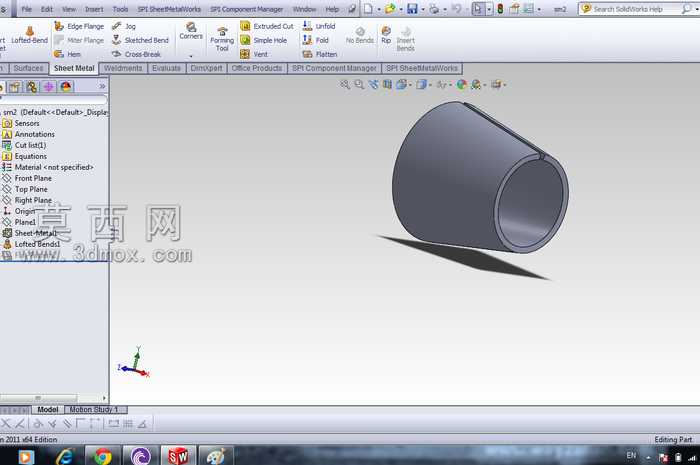

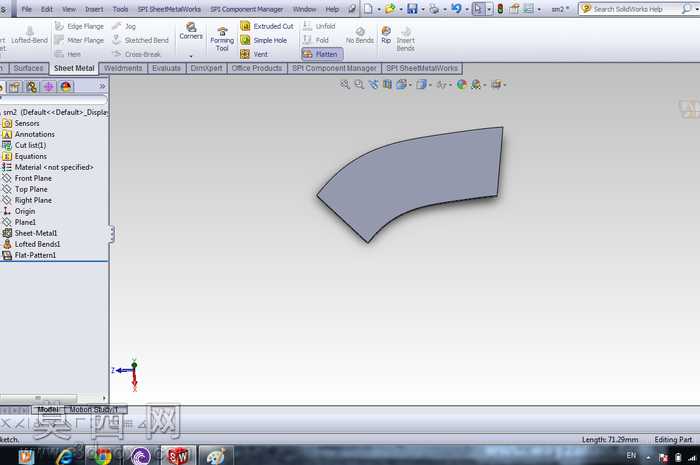

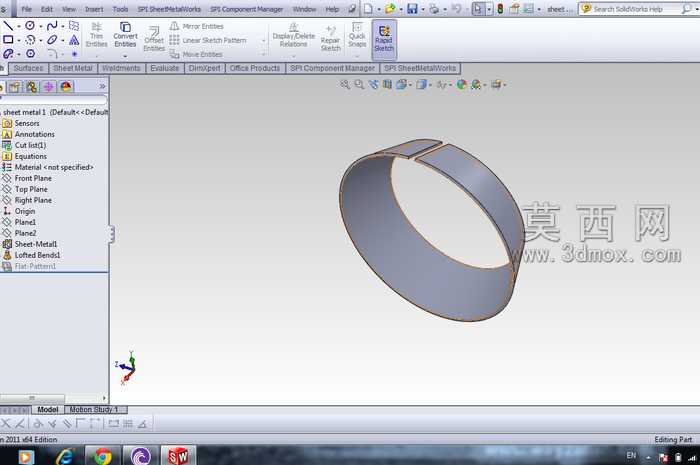

本作品为开口式环形钣金卡箍结构，采用SolidWorks三维建模软件完成全参数化设计，建模过程严格遵循钣金件设计规范，从基础草图绘制开始，先绘制环形展开轮廓的基准草图，通过基体法兰特征生成基础钣金基体，再通过边线法兰、折弯特征构建环形卷圆结构，针对开口处的对接结构，采用切除拉伸特征加工出定位缺口，保证卡箍装配时的对位精度。建模全程设置统一的钣金参数，包括钣金壁厚、折弯半径、折弯扣除值，确保后续展开下料的尺寸准确性，所有特征均保留完整参数关联，可根据实际使用需求快速调整卡箍的内径、壁厚、开口宽度等核心尺寸，适配不同管径的紧固需求。材质设定上选用常用的冷轧钢板材质，在软件中赋予对应的金属哑光材质，渲染效果还原真实钣金件的表面质感，折弯处的圆角过渡自然，无特征变形或破面问题。结构设计上，该卡箍为单开口环形结构，依靠自身钣金的弹性形变实现对管件的抱紧紧固，开口处的平直段可用于安装紧固螺丝，实现锁紧力的调节，整体结构无多余冗余设计，成型工艺性好，可通过下料、卷圆、折弯、切口等常规钣金加工工序完成生产，无需特殊定制模具，适合小批量加工或批量冲压生产。设计过程中重点考量了钣金折弯的工艺可行性，对折弯位置的止裂槽进行了合理设置，避免折弯处出现材料撕裂问题，同时对环形结构的圆度公差进行了参数约束，保证抱紧时的受力均匀，可广泛应用于管路固定、线束捆扎、零部件定位等场景，模型完成后经过干涉检查，无特征干涉问题，可直接导出工程图用于生产指导，也可导入其他三维软件进行装配适配。
