铜制旋塞式截断阀三维结构设计

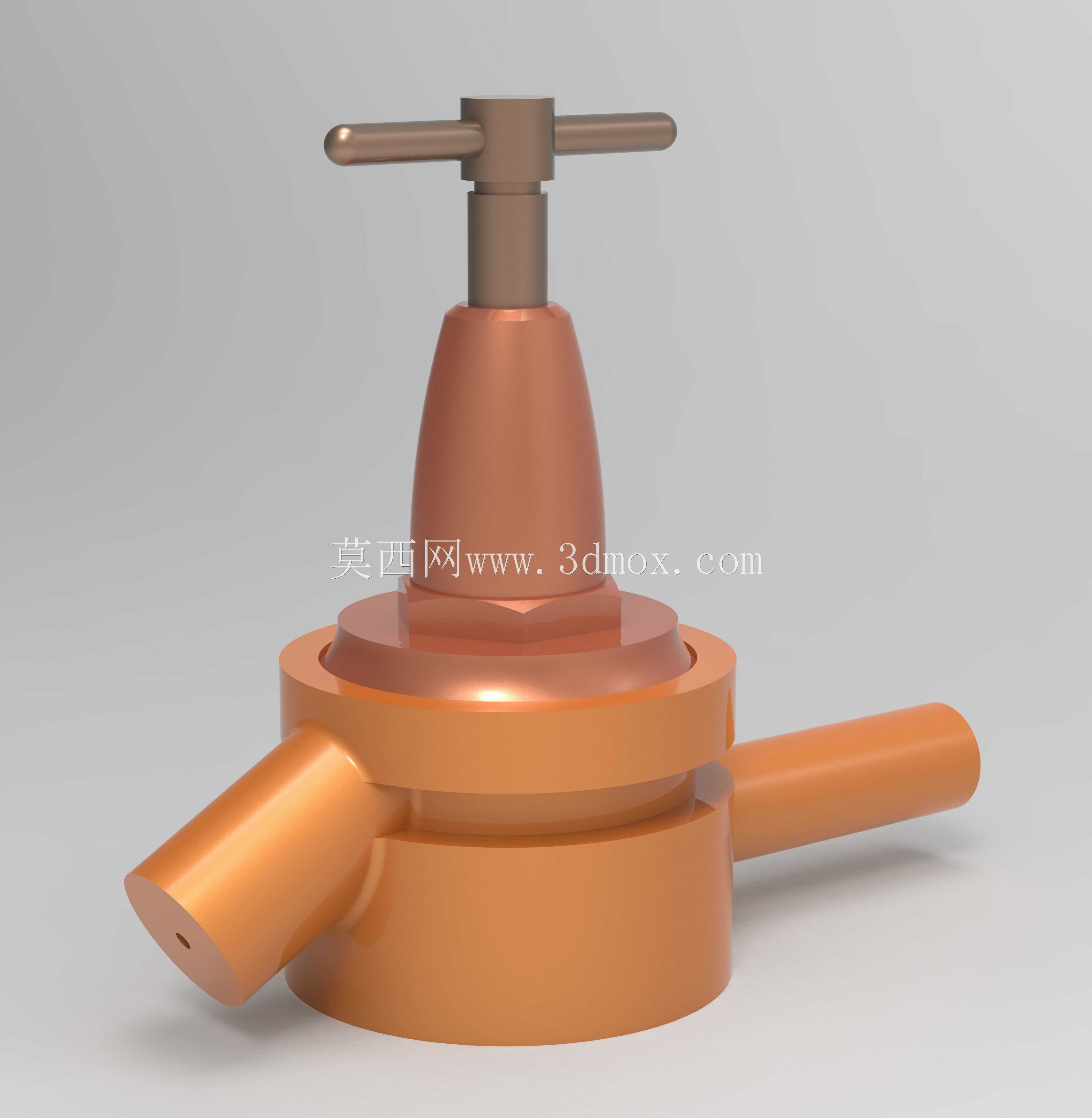

　　在民用供水、小型燃油输送、低压气动回路这类对管路通断控制有频繁操作需求的场景里，手动旋塞阀的应用占比一直不低，这次建模的铜制旋塞式截断阀，就是针对这类低压、小通径管路场景做的结构还原。从实际使用逻辑来看，这类阀件不需要复杂的调节精度，核心需求是操作便捷、密封可靠、转动无卡滞，所以整个结构的设计都围绕这几个核心诉求展开。先看操作端的T型手柄，做成长度对称的横向杆结构，是考虑到手动操作时不需要额外配套扳手，徒手就能施加足够的转动力矩，手柄和阀杆的连接采用方轴嵌合结构，避免长期转动后出现打滑空转的问题，阀杆穿出阀盖的位置做了锥面压紧密封，配合铜件本身的研磨精度，不需要额外加装橡胶密封圈就能实现低压下的杆部密封，

　　也能避免长期使用后密封圈老化导致的介质渗漏。阀体和侧出的两个连接端采用一体铸造成型的结构，两个侧接口同轴布置，流体通过时的流道阻力比角式阀件更小，接口端部做了外螺纹结构，能直接和同通径的管路内螺纹接头旋合安装，不需要额外配置转接法兰，适合小通径管路的快速布设。中间的旋塞启闭件采用锥面配合结构，和阀体内腔的锥面密封座经过研磨贴合，转动90度就能实现全开到全关的状态切换，相比闸阀、截止阀多圈旋转的操作方式，开关动作更快，也能通过转动角度的微调实现小范围的流量调节，适配临时调试的管路需求。阀盖和阀体的连接采用螺纹旋合压紧结构，中间预留了密封填料的装填空间，当长期使用出现密封面磨损渗漏时，可以通过拧紧阀盖的压紧力，

　　让锥面旋塞和阀座进一步贴合，补偿磨损量，延长阀件的整体使用寿命，不需要整体拆解更换配件。从安装边界来看，整个阀件的横向总宽度由两个侧接口的外端距离决定，竖向高度从手柄顶端到阀体底部的尺寸，在布设管路时需要预留足够的操作空间，尤其是手柄转动的平面范围内不能布置其他管路或结构件，避免开关操作时出现干涉。阀体底部的圆形基座做了平整的底面设计，当管路需要临时固定在安装面时，可以通过基座上预留的小孔穿装螺栓定位，避免阀件自重导致管路接头受力变形。铜材质的选型一方面是考虑到民用供水、燃油场景下的耐腐蚀性，另一方面铜件的加工研磨性能更好，密封面的贴合精度更容易保证，同时材质本身的自润滑特性，能让旋塞转动时的阻力更小，

　　长期使用也不容易出现锈死卡滞的问题。流道的内径设计和接口通径保持一致，没有做缩径处理，能保证介质通过时的流量不受额外损失，适配小通径管路的满流量输送需求。在建模过程中，各个配合面的公差设定也贴合实际加工要求，锥面密封面的配合公差控制在能实现研磨贴合的范围，螺纹连接部位的公差符合普通管螺纹的配合标准，转动部位预留了足够的间隙避免热胀冷缩导致的卡滞，整个结构没有多余的复杂零件，拆解后只有手柄、阀杆、旋塞、阀体、阀盖几个核心部件，加工和装配的难度都比较低，也方便后期的维护检修。这类阀件在实际使用中，通常会布置在管路的支路节点、设备的入口端，用来控制单一支路的通断，因为操作便捷、结构简单，在小型设备、家装管路、低压气动系统里的替换率很高，建模时还原的所有结构细节，都能直接对接实际加工的工艺要求，不管是做结构演示还是加工参考，都能匹配实际工程的需求。
