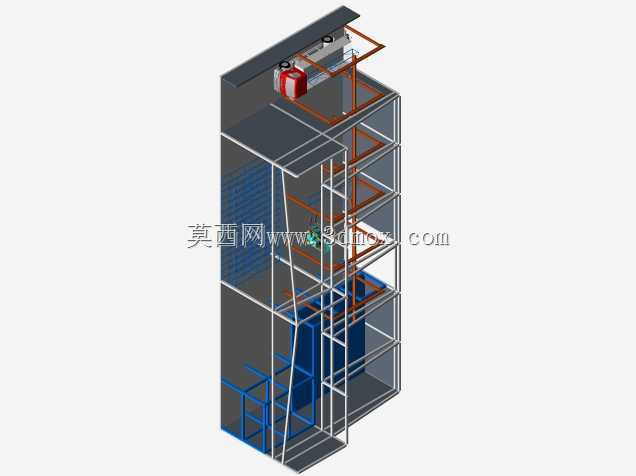

多层框架式拖车配套起重提升装置

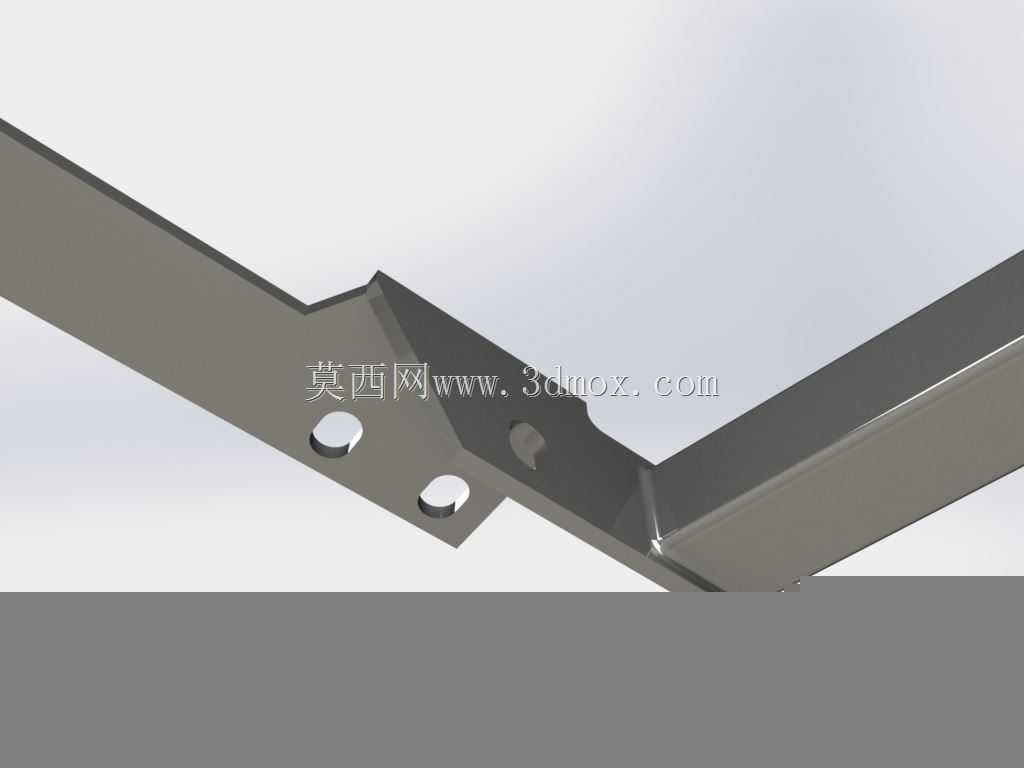

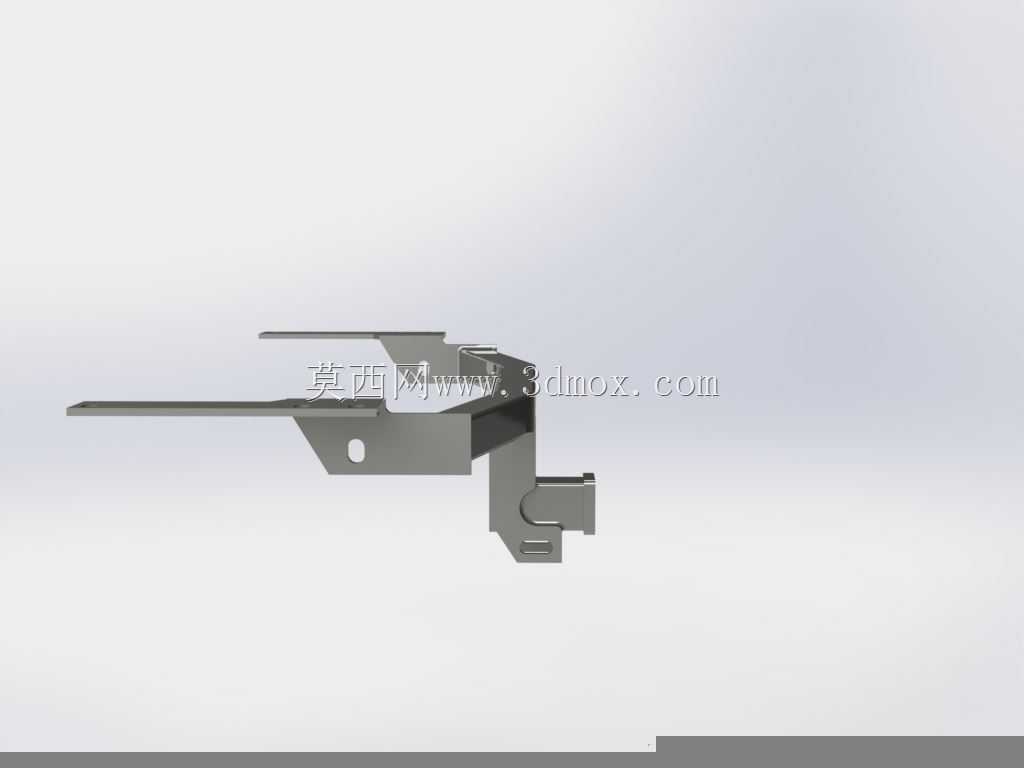

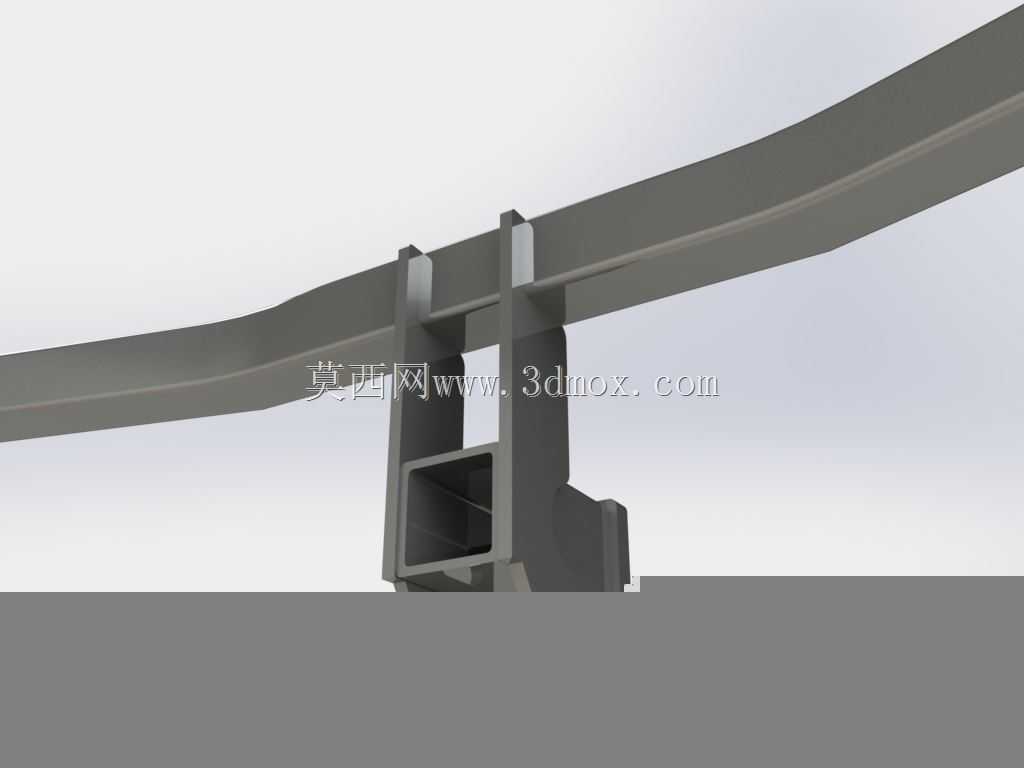

　　该装置主要适配厂区内短距离转运拖车的配套吊装作业需求，常见于机械加工车间、仓储物流库区、装配式构件预制场等场景，解决拖车转运过程中重型工件、料箱、工装夹具的上下装卸难题，无需额外调用大型移动式起重机，即可完成拖车货台与地面、相邻工位货架之间的物料垂直转运，大幅降低零散吊装作业的设备调用成本。从结构布局来看，整体采用多层方管焊接框架作为承载主体，框架沿垂直方向设置多组分层横梁，既作为升降导向机构的安装基准，也可在非作业状态作为临时置物承载结构，框架底部预留与拖车底盘的螺栓连接孔位，安装时可直接匹配通用平板拖车的底盘安装边界，无需对拖车本体做大规模切割改造，适配多数额定载重2-5吨的厂区内转运拖车。核心起升机构布置在框架顶部的承载梁上，

　　采用电动葫芦作为起升动力单元，葫芦沿顶部横向导轨可做短距离水平滑移，覆盖拖车货台的全部宽度范围，避免吊装盲区；起升钢丝绳沿框架内侧的导向轮组垂直布置，配套的吊具可根据作业需求更换吊钩、货叉或者专用工装挂点，适配不同形态的被吊物料。设计过程中优先考虑了作业稳定性，框架主体采用矩形钢管焊接成型，立柱与横梁之间设置斜向加强筋，抵消起升作业时的侧向倾覆力矩，框架侧面集成了爬梯结构，方便运维人员定期检查顶部葫芦的运行状态、润滑导向部件，爬梯踏步采用防滑花纹钢板制作，相邻踏步间距符合工业设备人行通道的安全规范，爬梯外侧设置防护扶手，避免高空作业坠落风险。框架底部设置可调节式支撑脚，当拖车停靠在作业点位进行装卸作业时，可将支撑脚放下抵接地面，

　　分担起升时的载荷，避免拖车悬架长期承受偏载导致变形；支撑脚采用螺杆调节结构，可适应厂区内不平整的硬化地面，保证作业时框架整体处于垂直状态，减少起升过程中的卡滞风险。起升机构的运行行程覆盖从地面到框架最上层横梁的全部高度范围，可直接将地面物料提升至拖车货台高度，也可将拖车上的物料提升至框架旁的多层货架存储位，适配不同高度的装卸需求；横向滑移轨道的两端设置机械限位块，避免葫芦运行超出轨道范围引发脱轨事故，起升回路配套上下限位开关，当吊具运行至最高或最低极限位置时自动切断动力，防止钢丝绳过卷或者松脱乱绳。考虑到厂区作业的复杂环境，所有钢结构件表面均做除锈后喷涂防锈底漆加面漆处理，外露的传动部件设置防尘护罩，电气线路沿框架内侧的穿线管布置，

　　避免作业过程中被物料剐蹭破损；框架的整体宽度控制在常规拖车的宽度边界内，加装后不会超出拖车的通行宽度，不影响拖车在厂区内部道路、车间通道的正常通行，整体高度也满足厂区内常规限高要求，可顺利通过车间大门、管廊下方等固定限高点位。实际作业时，该装置可随拖车一同移动至不同的作业点位，完成不同工位间的物料转运与装卸，无需固定安装在特定点位，相比固定式起重设备具备更强的作业灵活性，尤其适合多工位、小批量的零散吊装作业场景，可有效减少车间内起重设备的配置数量，提升整体作业效率。
