拖车起重机配套法兰式连接传动壳体结构

　　在野外工程吊装、厂区重型物料转运、应急抢险设备拖运等场景中，拖车与起重机的动力衔接、结构连接可靠性直接决定整套作业装备的出动效率与作业安全，本次涉及的连接壳体部件，正是承担拖车底盘与起重作业单元之间动力传递、结构载荷承接的核心中间构件。从实际作业工况来看，该部件需要同时承受起重作业时的偏载扭矩、拖车行驶过程中的路面颠簸冲击，以及传动系统持续运转带来的振动载荷，因此在结构设计阶段，就需要从安装适配性、载荷传递路径、密封防护性能多个维度做针对性考量。

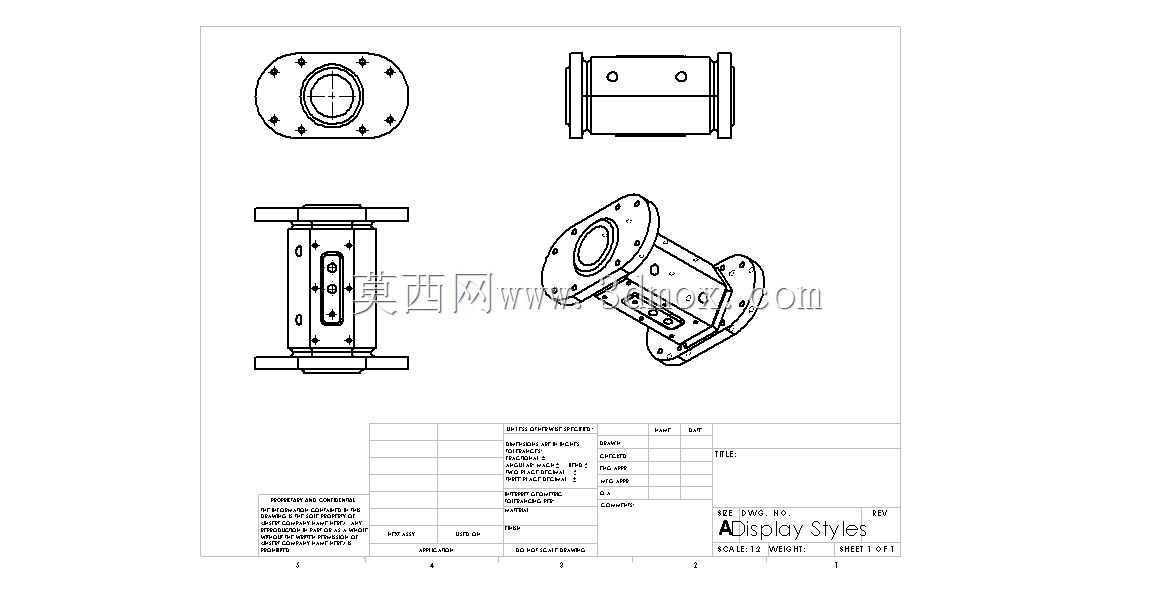

　　从外形结构来看，该壳体采用两端差异化法兰连接设计，一端为近似椭圆型的多螺栓孔安装法兰，螺栓孔沿法兰轮廓均匀排布，能够适配拖车底盘侧的动力输出端安装面，椭圆型的法兰轮廓相比圆形法兰，在横向空间受限的底盘安装位中能够更好避让周边的管线、悬挂构件，同时保证足够的螺栓连接压紧力，避免传动过程中出现连接面错位、渗油等问题。另一端为带圆形凸台的法兰结构，对应起重机作业单元的动力输入端，凸台结构能够在安装时起到快速定位的作用，降低现场装配时的对中难度，减少因安装同轴度偏差带来的传动轴承额外磨损。壳体中段采用近似矩形的腔体结构，内部预留足够的传动组件容纳空间，既可以容纳传动齿轮、联轴器等核心传动零件，也能预留润滑介质的存储空间，保证传动部件在持续作业过程中得到充分润滑。

　　设计过程中，首先需要匹配两端安装界面的尺寸边界：拖车侧的安装法兰需要严格对应底盘动力输出端的安装孔位坐标、止口尺寸，保证安装后结合面的贴合度达到密封要求，避免野外作业时泥水、粉尘进入壳体内部磨损传动件；起重机侧的法兰需要匹配起重回转机构的输入接口，保证动力传递的同轴度控制在允许公差范围内，降低传动过程中的振动噪声。壳体的壁厚设计需要结合载荷仿真结果做优化，在螺栓连接位、载荷集中的转角区域做局部加厚处理，避免长期承受交变载荷时出现应力开裂，同时在非承载区域做适当的壁厚减薄，控制部件整体重量，降低拖车行驶时的非必要载荷。

　　从安装边界来看，该壳体的整体外轮廓尺寸需要适配拖车底盘与起重机单元之间的预留安装空间，壳体侧面预留的两个工艺孔，既可以作为装配时的操作孔，方便内部传动部件的安装与后期维护，也可以作为润滑介质的加注、观察口，日常运维时不需要拆解整个连接结构就能完成润滑油位检查、介质补充作业。壳体外部的加强筋结构沿载荷传递方向布置，从一端法兰延伸至另一端法兰，能够在不显著增加壳体重量的前提下，提升整体结构的抗扭、抗弯刚度，避免大吨位吊装作业时壳体出现形变导致传动卡滞。

　　在实际应用中，该类连接壳体普遍用于中小型拖挂式起重机的动力传输衔接环节，相比一体式的传动结构，这种分体式法兰连接的壳体设计，能够降低后期维护的拆装难度，当某一侧连接面出现磨损、或者需要适配不同型号的拖车、起重机单元时，只需要更换对应侧的法兰转接件，不需要整体更换整个传动壳体，能够有效降低设备的运维成本。同时壳体的密封结构设计采用端面密封加螺栓压紧的方式，能够适应-20℃到60℃的野外作业环境温度范围，避免低温环境下密封件失效、高温环境下润滑介质泄漏的问题，保证设备在不同气候区域的作业适应性。

　　从结构建模的角度来看，该部件的建模过程需要重点关注各法兰面的孔位坐标精度、止口的同轴度公差、腔体内部的让位尺寸，避免建模时出现尺寸偏差导致后续生产的零件无法完成装配；同时需要考虑铸造工艺的拔模斜度、转角处的圆角过渡，避免生产过程中出现铸造缺陷，影响部件的结构强度。对于设备选型人员而言，选用该类连接壳体时，需要重点核对两端法兰的安装尺寸、额定传递扭矩参数是否匹配整套设备的作业载荷要求，同时确认壳体的材质、表面处理工艺是否适配作业场景的防腐要求，比如沿海作业场景需要选用做过防腐涂层处理的壳体，避免盐雾环境下壳体过早锈蚀失效。
