农用圆管运输剪叉式拖运作业车

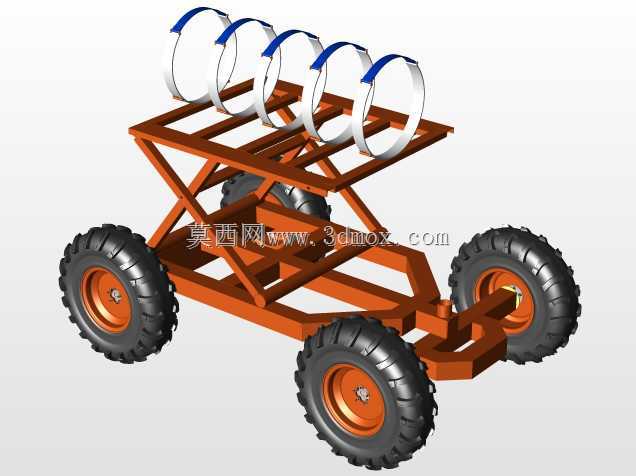

　　这款轮式拖运设备主要面向丘陵、平原地带的零散管材、柱状物料短距离转运作业场景，适配农田水利铺设、果园棚架搭建、小型工地管线布设这类需要频繁转运柱状建材的工况，解决人工搬运长管材效率低、普通平板车固定不稳易滚落的痛点。设备采用牵引式四轮底盘布局，大花纹深沟槽越野轮胎搭配宽幅轮辋，能够在未硬化的田埂、松软土路、碎石便道上稳定通行，轮胎接地比压控制在较低区间，避免在松软耕地作业时出现陷车问题，牵引端采用铰接式拖挂结构，可与常规农用拖拉机、小型四驱作业车的后牵引销直接匹配，转向时铰接结构可提供足够的摆角余量，最小转弯半径控制在3.2米左右，能够适应狭窄田埂、林间小道的通行需求。上部承载平台采用剪叉式升降支撑结构，剪叉臂采用矩形钢管焊接成型，

　　铰接点采用耐磨衬套配合销轴连接，升降行程可根据作业需求在0到450毫米区间调整，既能够降低装车时的平台高度，方便人工将管材抬放到承载位，也能够在卸料时抬升平台高度，匹配不同接料设备的进料高度，减少人工二次抬举的劳动强度。平台上部设置五组弧形抱箍固定装置，抱箍采用圆弧贴合设计，内侧预留橡胶垫层安装位，能够适配直径110毫米到200毫米区间的PVC管材、钢管、柱状型材，抱箍采用快拆式销轴锁紧结构，装卸料时可快速翻开抱箍完成取放，运输时锁紧抱箍能够避免管材在颠簸路面出现滚落、窜动问题，每组抱箍的安装位置可沿平台上部的滑槽横向调整，能够根据单次转运的管材数量、直径灵活调整固定间距，适配不同规格物料的固定需求。底盘框架采用矩形钢管拼焊成型，

　　主纵梁壁厚达到4毫米，横梁采用间隔200毫米的密布焊接布局，整体承载能力可达到1.2吨，满足单次转运6到8根常规工程管材的载重需求，剪叉结构的下部与底盘主框架采用焊接连接，上部与承载平台采用螺栓紧固，后期维护时可单独拆卸剪叉组件更换磨损衬套，无需整体切割框架。设备的轮距设置为1.2米，整车总宽度控制在1.4米以内，能够顺利通过农村地区常见的1.5米宽机耕道，整车长度不含牵引杆为2.1米，牵引杆长度为0.6米，整体停放占地面积小，农村院落、小型工地临时停放不会占用过多空间。设计过程中针对田间作业的颠簸工况，对所有焊接节点做了应力释放处理，轮轴与底盘连接位置加装了缓冲橡胶垫，减少路面颠簸传递到承载平台的冲击力，

　　避免管材因长期颠簸出现表面磕碰损伤，尤其是针对带防腐层的管材运输，能够有效降低运输过程中的涂层破损概率。抱箍的开合角度设置为120度，翻开后不会超出平台侧边轮廓，避免在狭窄通道通行时抱剐蹭两侧障碍物，轮胎与底盘框架之间预留了足够的跳动间隙，在坑洼路面通行时轮胎上下跳动不会剐蹭底盘结构，牵引销位置设置了防脱插销孔，挂接后插入防脱插销可避免作业过程中拖挂脱开的安全隐患。剪叉结构的升降可搭配手动液压驱动单元，无需外接电源即可在野外作业场景完成平台高度调整，液压单元的安装位预留了标准安装孔位，用户可根据自身作业需求选装手动泵或者小型电动液压单元，不需要额外对底盘结构做打孔改装。平台表面采用防滑花纹钢板铺设，即使在雨天作业，人员站在平台上整理管材也不会出现打滑问题，所有钢结构外露表面均预留了喷漆工艺余量，建模时所有棱角均做了R3的圆角处理，避免加工组装过程中尖锐棱角造成人员划伤。
