车间转运拖挂式起重承载架结构设计

项目分类:起重机 发布时间:2021-11-27 ID:412730
  • 车间转运拖挂式起重承载架结构设计
  • 车间转运拖挂式起重承载架结构设计
  • 车间转运拖挂式起重承载架结构设计
  • 车间转运拖挂式起重承载架结构设计
  • 车间转运拖挂式起重承载架结构设计
  • 车间转运拖挂式起重承载架结构设计
  • 车间转运拖挂式起重承载架结构设计

  在离散制造车间的物料周转环节,经常会遇到整托重型工件需要跨工位转运、同时附带临时吊装需求的场景,常规的平板拖车仅能完成平面运输,遇到需要调整工件摆放姿态、或是从托盘上吊取工件到加工工位的情况,就需要额外调用移动起重设备,不仅占用车间有限的起重资源,还会拉长单批次物料的周转等待时间。这款拖挂式起重承载架的设计,正是瞄准了这类细分场景的痛点,将承载平台与简易悬臂起重结构整合为一体,无需额外配套起重装置即可完成转运+辅助吊装的复合作业。

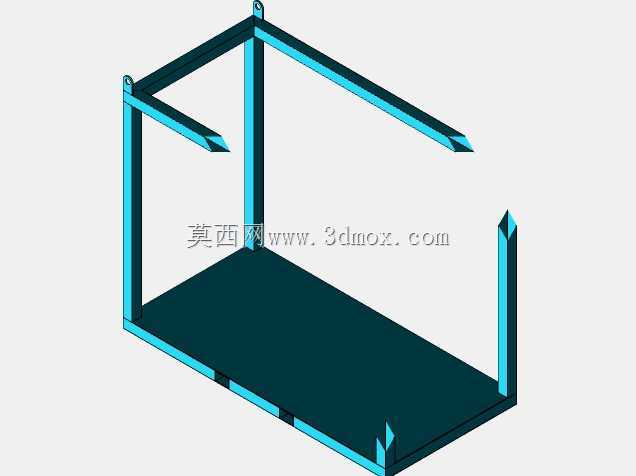

  从结构布局来看,整体采用矩形方管焊接成型的框架式主体,底部是整块平整的承载台面,台面下方预留了标准的叉车叉取孔位,既可以通过牵引结构连接牵引车完成长距离拖运,也可以直接用叉车叉起完成短距离移位,适配车间内不同的转运作业模式。四根垂直布置的主立柱承担整体结构的支撑载荷,其中两根立柱向上延伸后,在顶部拼接出两段对称外伸的悬臂梁,悬臂梁的端部预留了标准吊点安装孔,可以直接挂载手拉葫芦或是小型电动葫芦,额定起重量匹配承载台面的额定承载上限,避免出现吊装能力与承载能力不匹配导致的结构过载风险。

  设计过程中优先考虑了结构的受力合理性,悬臂梁与主立柱的连接位置额外增加了三角形加强筋板,抵消吊装作业时悬臂端产生的弯矩,避免立柱根部出现应力集中;主立柱与底部台面的连接位置采用满焊工艺,同时在接缝处增加贴板补强,应对拖运过程中路面颠簸带来的交变冲击载荷。所有外露的型材边缘都做了倒角处理,避免作业过程中剐蹭操作人员或是刮伤工件表面。整体结构的外形尺寸充分考虑了车间通道的通行边界,宽度控制在标准车间通道的最小允许通行宽度以内,悬臂的外伸长度没有超出底部承载台面的投影范围过多,避免拖运转弯时悬臂端部刮碰到通道两侧的设备或是货架。

  实际使用时,工件可以直接摆放在底部承载台面上完成转运,到达目标工位后,不需要将工件从台面上卸下,就可以直接利用顶部的悬臂吊具,将台面上的工件直接吊放到旁边的加工设备工作台或是检验工位上,省去了二次调用起重设备的等待环节,对于机加工车间的重型刀具、模具坯料、小型总成件的周转作业来说,能大幅提升工位间的物料流转效率。结构上没有设置复杂的传动或是电控部件,整体为纯焊接钢结构件,后期维护成本极低,只需要定期检查焊缝是否出现开裂、吊点是否出现磨损变形即可,非常适合车间内高频率、长时间的粗放式作业场景。

  在安装边界的考量上,这款承载架不需要做地面固定,属于可移动的工位作业器具,只要地面平整度满足普通叉车通行要求即可正常使用,悬臂的起升高度匹配常规机加工设备的工作台高度,吊点的作业覆盖范围刚好覆盖整个承载台面以及台面侧边0.8米范围内的区域,既不会因为悬臂过长导致结构冗余重量过大,也不会因为覆盖范围不足导致无法完成台面上工件的吊装移位。主型材的壁厚选择经过载荷校核,在额定承载工况下的整体挠度控制在允许范围内,不会出现吊装时台面明显下沉、悬臂明显下弯的情况,保证作业过程的稳定性。
