石油钻井作业用顶部驱动装置结构设计

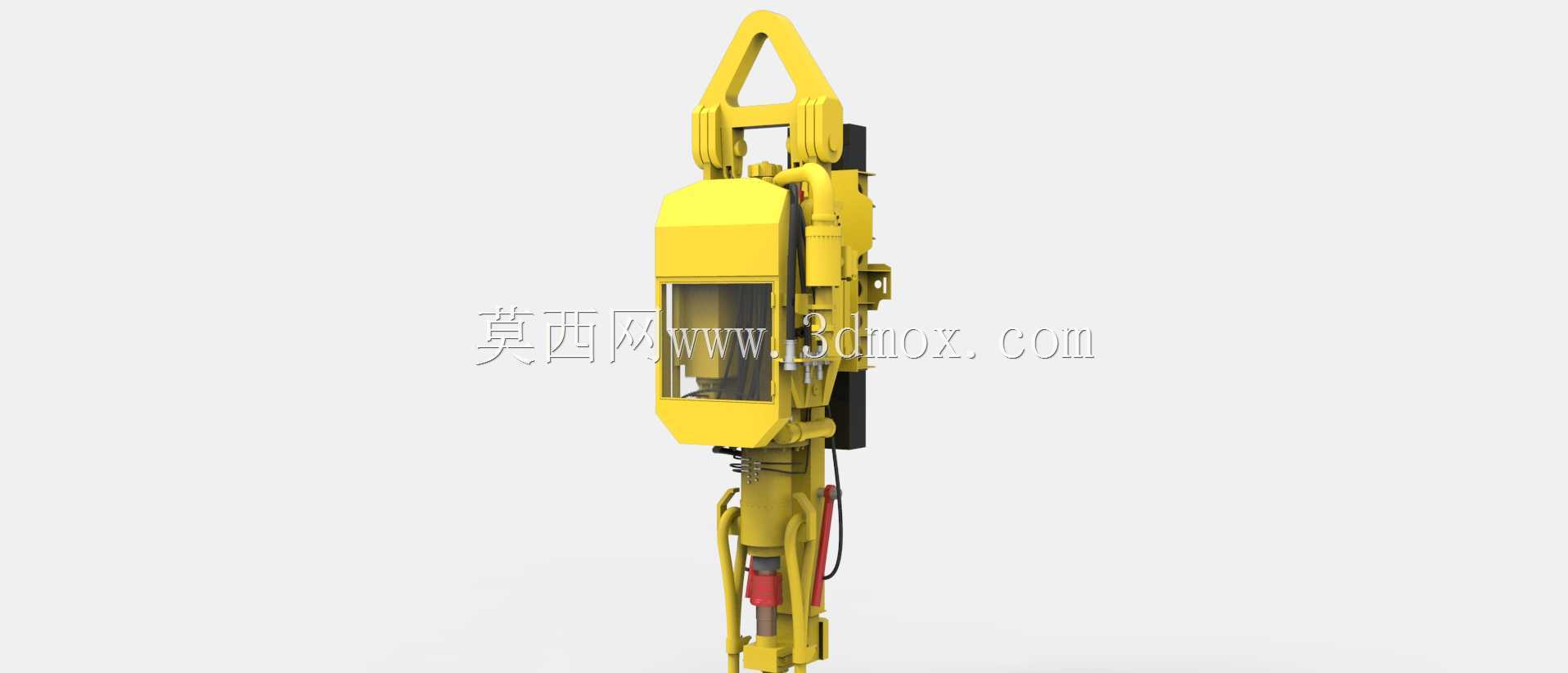

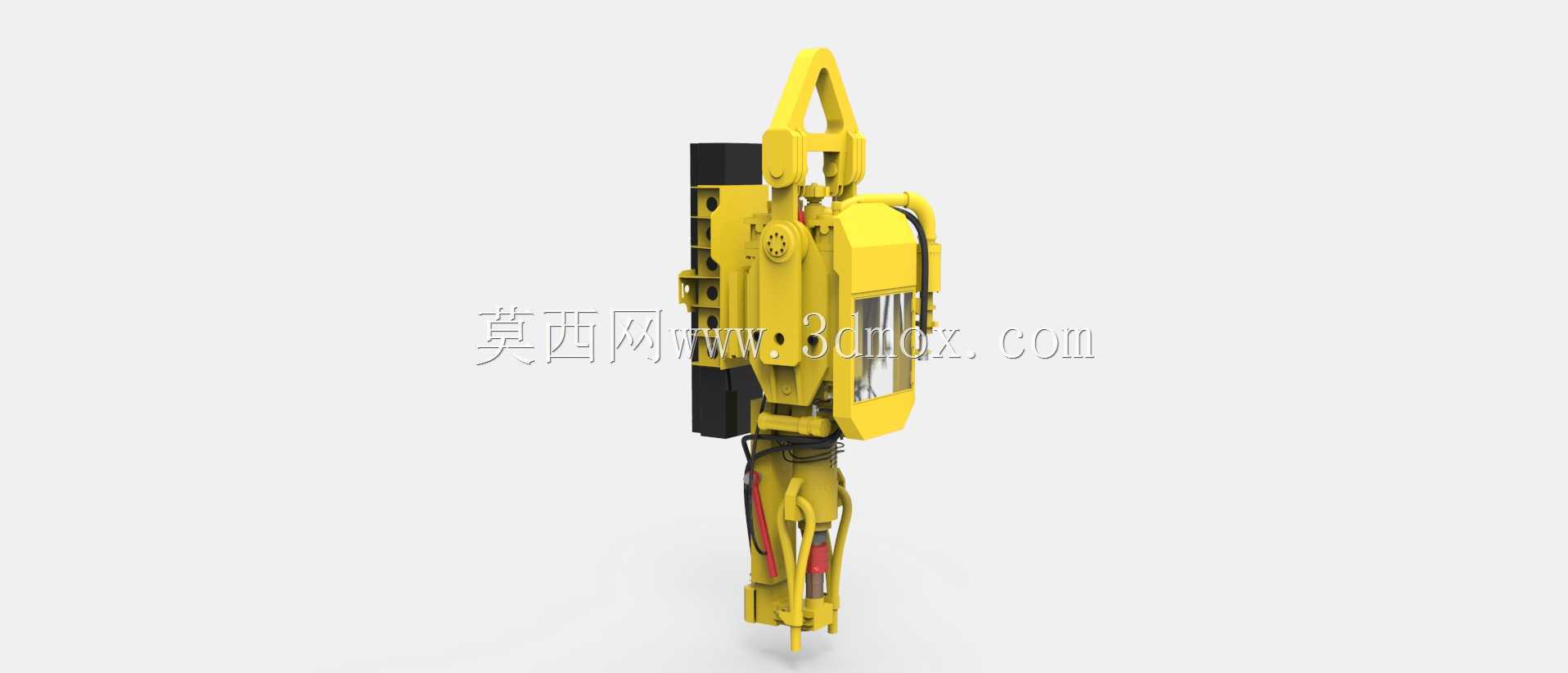

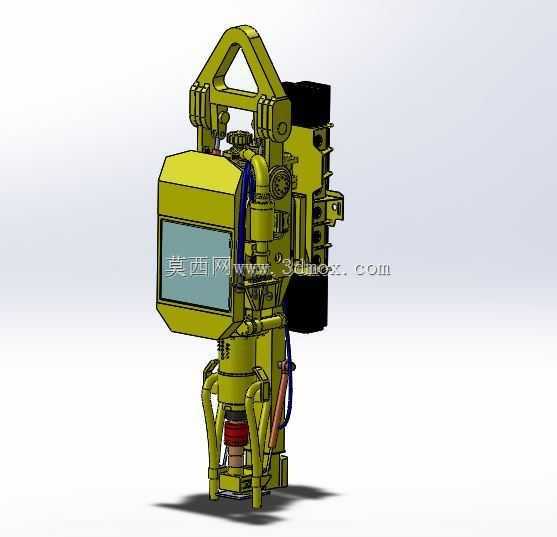

　　在陆地与海洋油气钻井作业现场，顶部驱动装置是替代传统转盘驱动的核心作业装备，安装于钻井井架内部的游动系统下方，可沿井架导轨做垂直方向的往复运动，直接驱动钻柱完成旋转钻进、上卸扣、循环钻井液等核心作业工序，相比传统转盘驱动模式，能够大幅缩短接单根作业时长，降低卡钻等井下故障的处置难度，尤其适用于大位移井、水平井、深井等复杂工况的钻井作业。从结构设计逻辑来看，该顶驱装置采用模块化集成设计思路，主体承载框架采用高强度合金钢结构焊接成型，上部设置的提环结构可直接与游动滑车的大钩连接，承载整个钻柱的轴向载荷，提环与主体框架的连接部位采用铰接式销轴结构，可允许作业过程中存在小角度的偏摆量，抵消井架晃动、钻柱摆动带来的附加载荷，

　　避免连接部位出现应力集中。装置中部的驱动主体集成了动力输出、减速传动、钻井液通道等核心功能模块，动力输出端通过主轴与下部的钻具保护接头连接，可输出额定转速与扭矩驱动钻柱旋转，主轴内部设计有贯通的钻井液流道，可将高压钻井液直接注入钻柱内部，完成井底岩屑携带、井壁稳定等作业工序，主轴的密封结构采用多道组合式密封设计，可承受高压钻井液的冲蚀与长时间往复旋转的磨损，避免钻井液泄漏进入传动舱体。装置侧面设置的导向滑块结构与井架垂直导轨配合，可约束顶驱作业过程中的横向位移，保证钻具对中精度，导向滑块采用耐磨铜基合金材质，预留有润滑脂注入通道，可在长时间往复运动过程中降低摩擦损耗，延长部件更换周期。下部的吊卡倾斜机构可配合动力吊卡完成钻杆的抓取、

　　上卸扣对位作业，无需人工近距离操作钻具对接，大幅提升接单根、起下钻作业的自动化程度，降低现场作业人员的劳动强度与安全风险。集成的液压与电气控制管线沿装置主体侧面的走线槽规整布置，采用拖链结构随顶驱上下运动同步收放，避免管线在运动过程中出现拉扯、磨损、挤压等问题，所有管线接头均采用快插式密封结构，便于现场检修与部件更换。从安装边界来看，该装置的整体外轮廓尺寸适配常规陆地ZJ系列钻机与海洋平台钻机的井架内部空间，上部提环的连接尺寸符合石油钻采设备的行业通用接口标准，可直接与现有主流规格的大钩、游车配套安装，无需对原有井架结构做大规模改造，下部主轴的连接螺纹采用API标准钻具螺纹规格，可与现有各规格钻杆、钻铤、井下工具直接对接，

　　降低设备配套的适配成本。在功能特性设计上，该顶驱装置具备扭矩过载保护、转速闭环控制、钻井液压力实时监测等功能，可在钻进过程中根据井下工况实时调整输出参数，当出现井下扭矩突变、钻具遇阻等异常情况时，可快速触发保护机制，避免钻具扭断、设备过载损坏等问题。装置的外壳护罩采用流线型设计，表面做防腐喷涂处理，可适应野外钻井现场的风沙、雨淋、盐雾等恶劣环境，护罩上预留有检修口与观察窗，便于日常巡检时观察内部传动部件的运行状态，无需完全拆解护罩即可完成常规维护作业。在实际作业过程中，该顶驱可完成立根钻进作业，即每次接三根钻杆组成的立根，相比传统转盘每次接单根的作业模式，可减少三分之二的上卸扣作业次数，大幅降低起下钻过程中的非作业时间，同时在起下钻过程中可随时驱动钻柱旋转并循环钻井液，当出现井壁坍塌、岩屑床卡钻等征兆时，可第一时间处置，大幅提升复杂井况下的作业安全性。
