机床配套手动锁紧式钻夹头组件结构

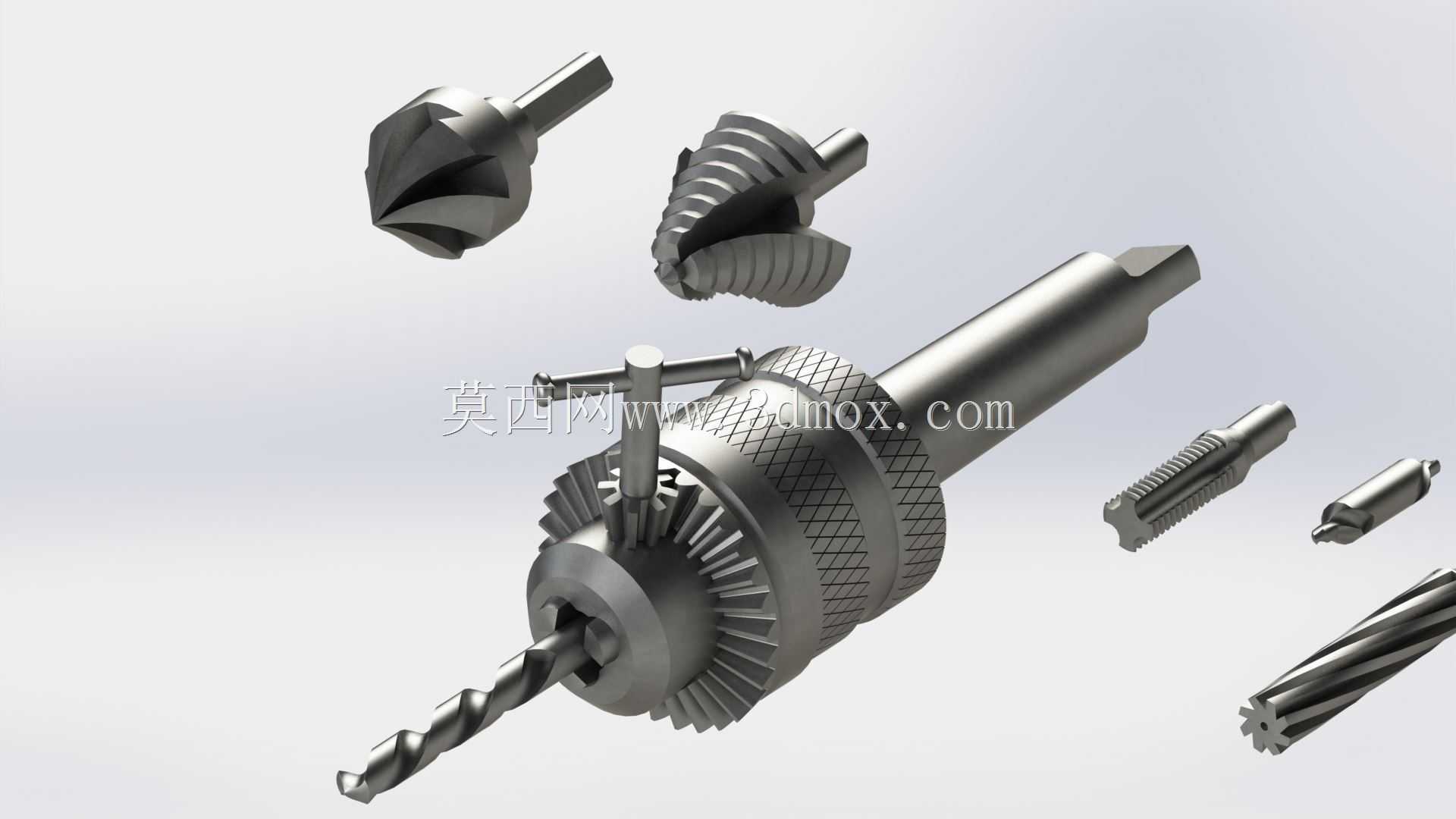

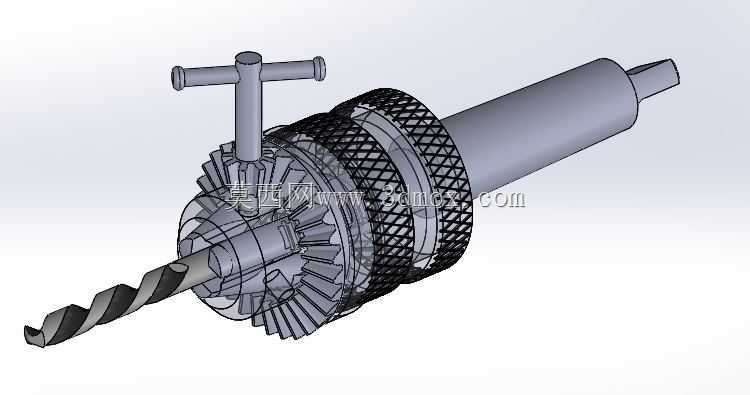

　　这套钻夹头组件主要适配台式钻床、立式铣床、手持电钻等多类带旋转输出主轴的加工设备，核心作用是实现直柄切削刀具的快速装夹与扭矩传递，覆盖钻孔、扩孔、铰孔、倒角等多道金属切削工序的装夹需求，在机加工车间、五金维修工位、小型零件加工产线都有极高的使用频次。整套组件除了主体钻夹头结构，还配套了不同规格的倒角刀、丝锥、钻头等适配刀具，完整还原了钻夹头实际使用时的配套场景。从结构设计逻辑来看，主体钻夹头采用三爪自定心夹紧结构，夹爪背部带有与本体内部锥螺纹匹配的齿形结构，当转动带滚花纹理的外套圈时，内部的丝圈会同步带动三个夹爪沿本体的径向斜槽做同步收拢或张开动作，既保证了装夹不同直径直柄刀具时的同轴度，又能通过外套圈的增力结构提供足够的夹紧力，

　　避免重切削工况下刀具打滑、窜动。夹爪的夹持面做了细密的齿形防滑处理，针对高速钢直柄刀具的表面硬度做了匹配设计，既不会夹伤刀具柄部，又能保证足够的摩擦阻力传递切削扭矩。钻夹头的尾部采用标准莫氏锥柄结构，可直接与机床主轴的内锥孔配合安装，依靠锥面的自锁特性实现扭矩传递，安装时只需将锥柄表面擦拭干净后推入主轴锥孔即可完成定位，拆卸时通过主轴自带的楔铁即可顶出，拆装效率远高于螺纹连接结构，适配绝大多数常规机加工设备的主轴接口。夹头本体的外套圈做了网纹滚花处理，即使在沾有少量切削液、金属碎屑的工况下，操作人员也能徒手转动外套圈完成刀具松紧操作，不需要额外配套扳手，减少了工位上的工具散落问题。配套的锁紧扳手可插入夹头本体侧部的定位孔，

　　通过小齿轮与夹头外圈的大齿圈啮合，实现更大扭矩的锁紧操作，针对大直径钻头、硬质合金刀具等需要更大夹紧力的装夹场景，可借助扳手进一步锁紧，避免大进给切削时刀具松脱。从安装边界尺寸来看，这套钻夹头的夹持范围覆盖常用的M10到M24规格螺栓对应的钻头直径区间，可适配DIN934标准螺母加工对应的各类钻孔、攻丝刀具，夹头本体的最大外径、锥柄长度都符合通用机床的安装空间要求，不会在加工时与工件、夹具发生运动干涉。设计过程中对夹爪的运动行程做了精准限位，当夹爪收拢到最小夹持直径时不会发生相互碰撞，张开到最大直径时也不会从本体斜槽中脱出，保证了结构的可靠性。夹头内部的传动齿形做了等强度设计，齿根位置做了圆弧过渡处理，

　　避免频繁锁紧松开过程中出现应力集中导致的齿部断裂，整套结构的运动副都预留了适合润滑脂填充的间隙，长期使用时可定期注入润滑脂降低磨损，延长使用寿命。配套的各类刀具都采用直柄结构，可直接被该钻夹头夹持，不同刃型的刀具对应不同的加工工序：多刃倒角刀可完成孔口的毛刺去除、倒角加工，直槽丝锥可完成内螺纹加工，麻花钻可完成实体材料的钻孔工序，整套组件完整覆盖了螺纹孔加工从钻孔到倒角、攻丝的全流程装夹需求，不需要额外更换夹头即可完成多道工序的刀具切换，能有效缩短工序切换的辅助时间，提升小批量零件加工的效率。在实际使用场景中，这类钻夹头的自定心特性可有效降低刀具装夹的找正时间，即使是操作经验不足的新员工，也能快速完成刀具装夹并保证足够的装夹精度，夹头的旋转同轴度可控制在0.05mm以内，能满足常规IT8级精度孔的加工要求。针对高速旋转工况，夹头的所有回转零件都做了静平衡处理，在最高允许转速下不会出现明显的振动，既可以保证加工孔的表面质量，又能减少机床主轴的额外负载，延长主轴轴承的使用寿命。
