可调式活动扳手工业级手动五金工具结构

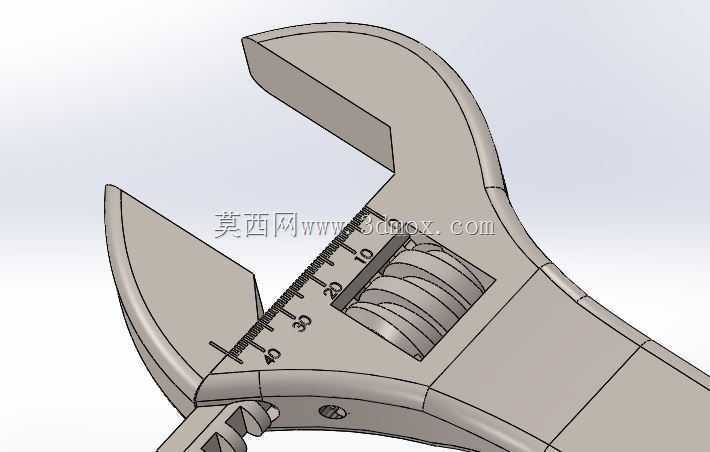

　　在设备运维、机械装配、五金维修等各类现场作业场景里，活动扳手始终是出镜率最高的手动紧固工具之一，不同于固定开口的呆扳手，这类可调结构的工具能够适配一定尺寸范围内的多种螺栓、螺母规格，无需携带多把对应尺寸的固定扳手，大幅降低外出作业的工具负重，也能应对现场突发的非标准紧固件拆装需求。从结构设计逻辑来看，这款可调活动扳手的核心功能实现，依赖于固定钳体上的活动颚板、调节蜗杆与钳身导轨的配合：固定颚板与长手柄为一体化锻造成型，保证整体结构的抗扭强度，活动颚板嵌装在钳头的导轨槽内，侧面的齿槽与调节蜗杆完全啮合，转动蜗杆时就能带动活动颚板沿导轨平稳平移，实现开口尺寸的连续调节，这种结构经过上百年的工业应用验证，可靠性极强，只要齿部啮合精度达标、

　　导轨间隙控制合理，就能在额定扭矩范围内不会出现颚板滑脱、开口偏移的问题。从实际使用的功能特性出发，这款扳手的开口调节范围覆盖了日常作业中最常用的紧固件尺寸区间，钳头的两个夹持面都加工有细密的防滑齿纹，夹紧螺母或螺栓头时能够嵌入紧固件的棱角表面，施加较大扭矩时也不会出现打滑啃伤紧固件棱角的问题，避免因为打滑造成的零件报废或者操作安全隐患。手柄部分采用符合人体握持习惯的流线型轮廓，表面做了哑光防滑处理，长时间握持施力时不会硌手，尾部的挂孔设计既可以在工具架上悬挂收纳，也能在高空作业时穿入安全绳防止工具坠落，符合现场作业的安全管理要求。在建模过程中，需要重点把控几个关键的尺寸边界与配合公差：首先是钳头导轨与活动颚板的配合间隙，

　　间隙过大会导致活动颚板晃动，夹持时受力不均容易损坏零件，间隙过小则会出现调节卡滞，在潮湿或者有粉尘的作业环境下容易卡死；其次是调节蜗杆与活动颚板齿槽的啮合参数，齿形角度、齿距的精度直接决定了调节的顺滑度与承载能力，建模时需要严格按照手动工具的行业标准设定齿形参数，保证蜗杆转动时无卡滞、受力时无跳齿风险；另外钳身的受力截面需要做等强度优化，从钳头到手柄尾部的截面厚度逐步过渡，既保证钳头位置能够承受最大额定扭矩的载荷，也避免手柄部分过于笨重增加不必要的工具重量。从应用场景的适配性来看，这类活动扳手既可以用于生产车间的设备日常维保，处理设备上不同规格的紧固件拆装，也能用于家装维修、管道安装、户外电力运维等多种场景，

　　相比管钳它的夹持面更平整，不会过度损伤紧固件的外表面，相比固定扳手它的适配性更强，遇到规格不明的紧固件时可以快速调整开口完成作业。设计时还要考虑整体的受力分布，当施加最大额定扭矩时，应力集中区域主要出现在钳头与手柄的过渡位置、活动颚板的齿根位置，建模时需要在这些应力集中区域做合理的圆角过渡，避免锐角造成的应力集中导致工具断裂，同时要保证活动颚板在最大开口位置时，啮合的齿牙数量满足承载要求，不能因为开口开到最大就出现啮合齿过少、受力断裂的问题。手柄的长度设计也经过力学优化，足够的力臂长度能够让操作人员用较小的握持力输出足够的紧固扭矩，同时长度不会过长导致在狭小空间内无法转动，适配大部分设备周边的操作空间需求。整体结构没有多余的冗余零件，所有部件都服务于紧固拆装的核心功能，拆装维护也十分便捷，长期使用后如果调节蜗杆进了沙尘出现卡滞，只需要拆下蜗杆端部的固定销就能取出活动颚板与蜗杆，清理干净后重新涂抹润滑脂就能恢复正常使用，符合工业工具耐用、易维护的设计原则。
