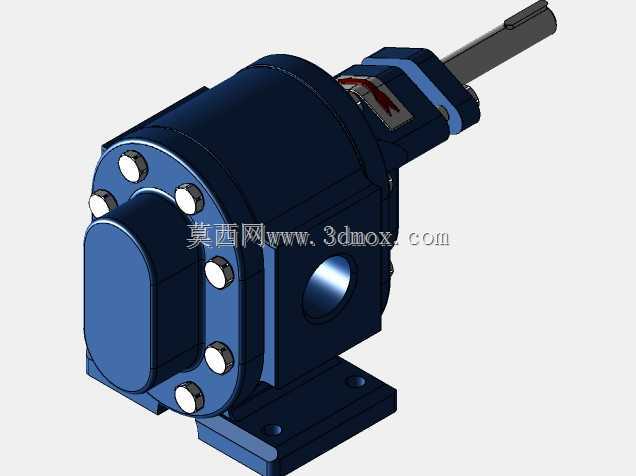

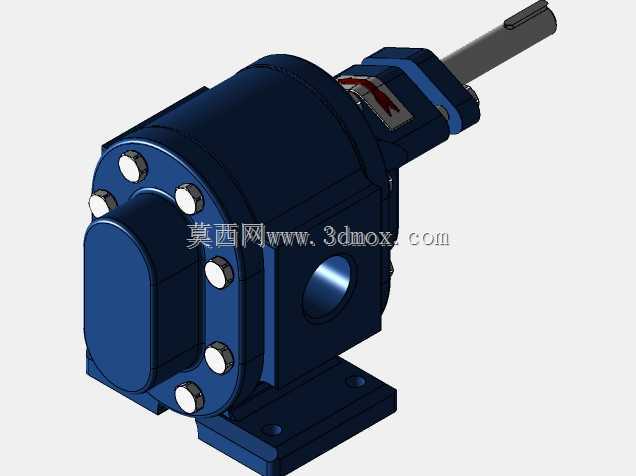

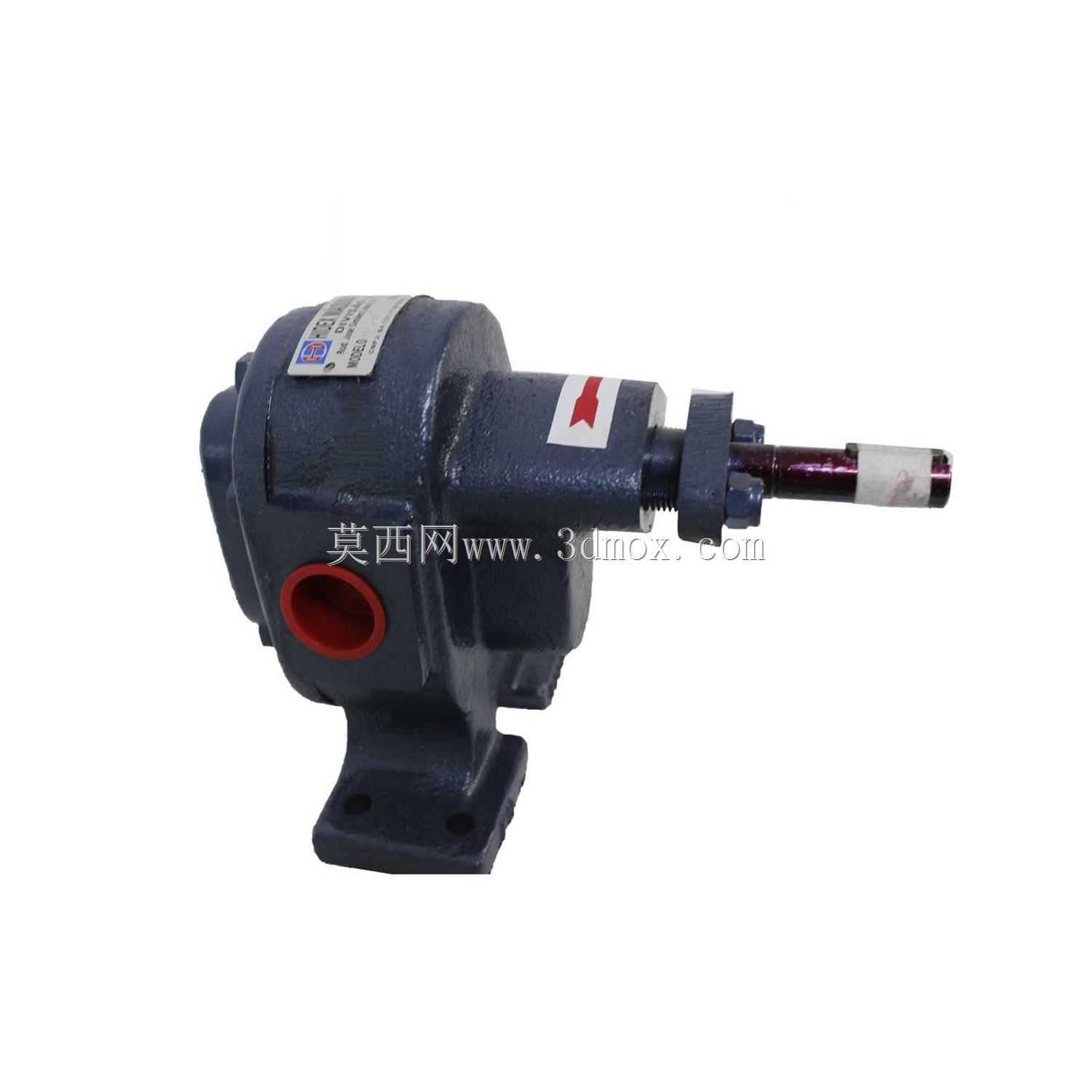

外啮合齿轮式液压油泵三维结构模型

　　这款外啮合齿轮油泵的三维建模过程，完全围绕液压系统实际工况的安装与运行需求展开，建模初期就优先锁定了进油口、出油口的通径参数与安装法兰的孔位分布，避免后期装配时出现管路干涉、安装孔位错位的问题。从实际应用场景来看，这类齿轮泵广泛配套在小型液压站、工程机械的辅助液压回路、机床润滑系统以及燃油输送管路中，依靠齿轮啮合形成的密闭容积变化完成流体输送，相比叶片泵、柱塞泵，它对油液清洁度的耐受度更高，结构也更简单，日常维护成本更低，非常适合中低压工况下的连续作业需求。

　　建模时首先还原了泵体的铸铁壳体结构，壳体底部的安装脚预留了两个螺栓过孔，孔距与安装面的平面度公差按照实际铸件的加工要求做了还原，安装脚与泵体主体的过渡圆角做了合理设置，既符合铸造工艺的拔模要求，也能避免应力集中导致的壳体开裂问题。进油口设置在泵体侧下方的大口径位置，通径大于侧上方的出油口，这一设计是为了降低进油阻力，避免泵在高转速运行时出现吸空、气蚀的问题，进油口的内孔倒角、密封槽结构都做了精准还原，方便现场安装时对接管路密封件，防止运行过程中出现渗漏。

　　泵体内部的一对渐开线圆柱齿轮是核心功能部件，建模时严格按照齿轮参数还原了齿形、齿宽与啮合间隙，齿轮两端面与泵盖、泵体的配合间隙控制在合理范围，这个间隙直接决定了泵的容积效率，间隙过大会导致内泄漏增加，输出压力不足，间隙过小则会出现齿轮端面与端盖的磨损，缩短使用寿命。主动齿轮轴伸出泵体的部分做了阶梯轴结构，依次设置了密封件安装位、轴承支撑位与动力输入连接段，轴端的扁位结构是为了配套联轴器传递扭矩，避免轴与联轴器之间出现打滑，轴表面的粗糙度要求在建模时也通过结构细节做了区分，密封位的表面精度要求最高，防止密封件过早磨损出现外泄。

　　泵体上的箭头标识明确标注了轴的旋转方向与油液流向，现场安装时如果转向接反，会导致泵无法正常吸油，甚至损坏内部密封件，建模时保留了这一标识结构，方便后续生成工程图时直接标注安装注意事项。进出油口的位置采用了侧置布局，相比进出油口轴向布置的结构，这种布局更适合安装在空间紧凑的液压阀组旁，管路走向更顺畅，不需要额外增加弯头转接，能有效降低管路的压力损失。

　　从安装边界来看，整个泵体的外形轮廓没有多余的突出结构，最大外轮廓尺寸围绕齿轮的齿顶圆做了最小化设计，泵体两侧的端盖通过内六角螺栓与主体连接，螺栓孔的位置均匀分布在齿轮腔的外围，螺栓的预紧力可以均匀作用在端盖与泵体的结合面上，避免结合面受力不均出现渗漏。轴伸端的密封采用了骨架油封结构，建模时还原了油封的安装槽尺寸，槽的宽度与深度符合标准油封的安装要求，能保证油封在运行过程中不会随轴转动，同时有效阻挡泵内油液外泄，也能防止外部的灰尘、杂质进入泵体内部磨损齿轮与轴承。

　　在实际选型配套时，这类齿轮泵的转速适配范围较宽，可以直接配套四级电机通过联轴器直连，也可以通过齿轮减速机构配套内燃机使用，输出流量稳定，压力脉动相比其他类型的容积泵更小，适合给液压油缸、液压马达提供稳定的压力油源，也可以用于低压工况下的润滑油输送、燃油输送作业。建模过程中对所有配合面的公差带都做了隐含的结构匹配，比如轴承安装位的轴径公差、泵体与端盖的定位止口公差，都按照实际机械加工的精度要求做了尺寸约束，导出的三维模型可以直接用于装配干涉检查、管路布局模拟，也可以基于模型生成加工图纸用于零件生产，不需要再做额外的结构修正。

　　考虑到现场维护的需求，泵体的结构设计没有采用一体化的不可拆卸结构，端盖拆下后就可以直接更换内部的齿轮、轴承与密封件，不需要整体更换泵体，能有效降低设备的后期维护成本。泵体的外壳做了加厚处理，在额定压力下运行时不会出现壳体变形，能保证内部齿轮的啮合间隙稳定，长期运行也不会出现容积效率快速下降的问题。
