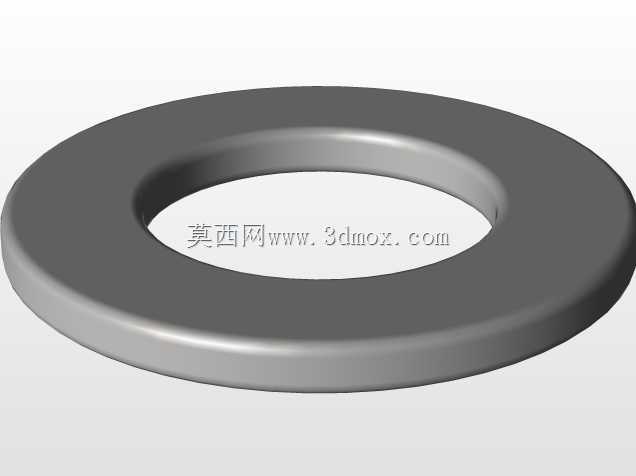

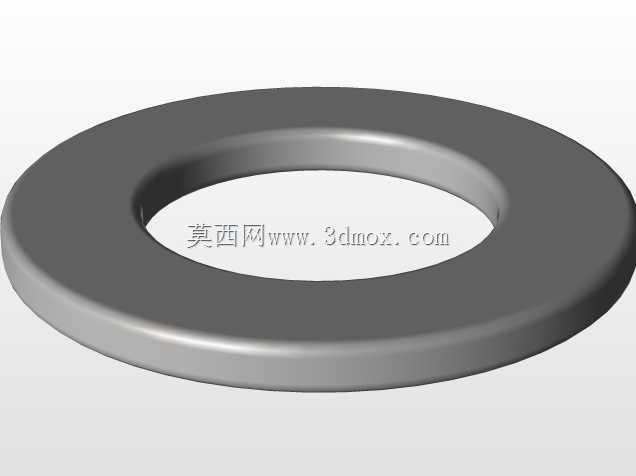

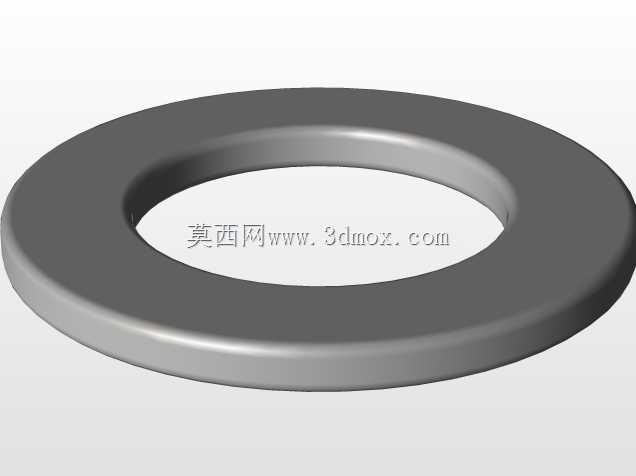

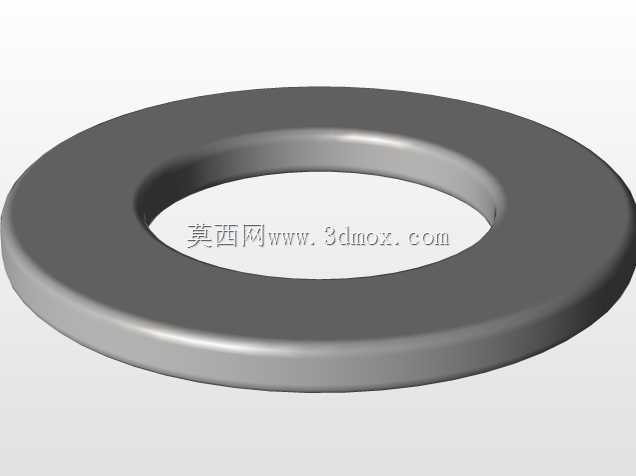

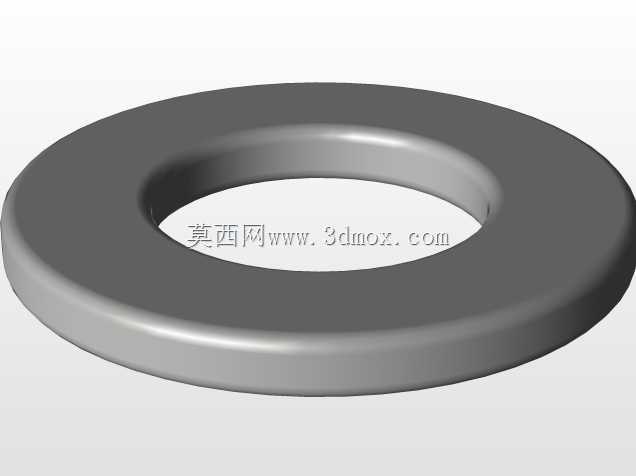

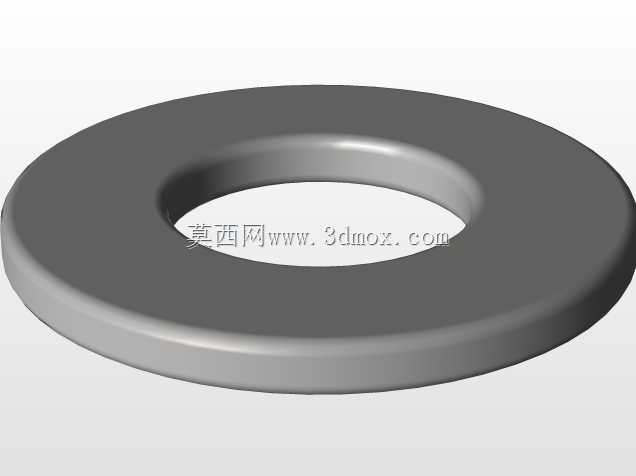

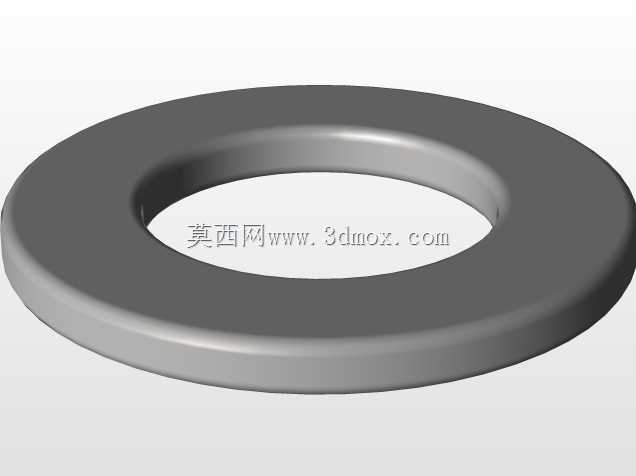

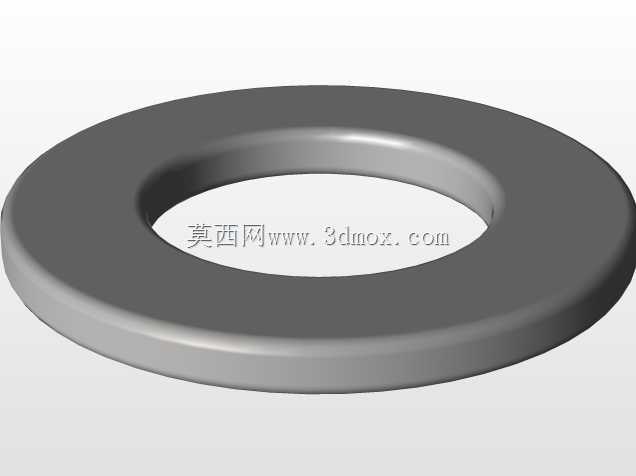

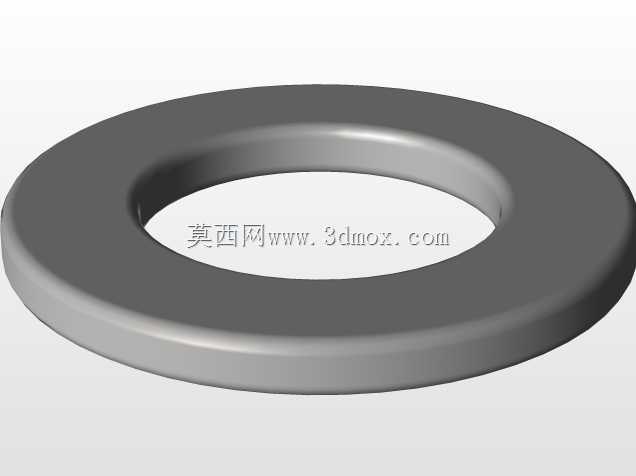

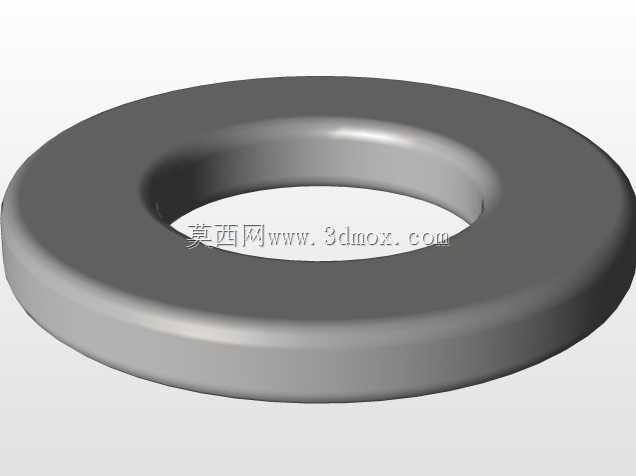

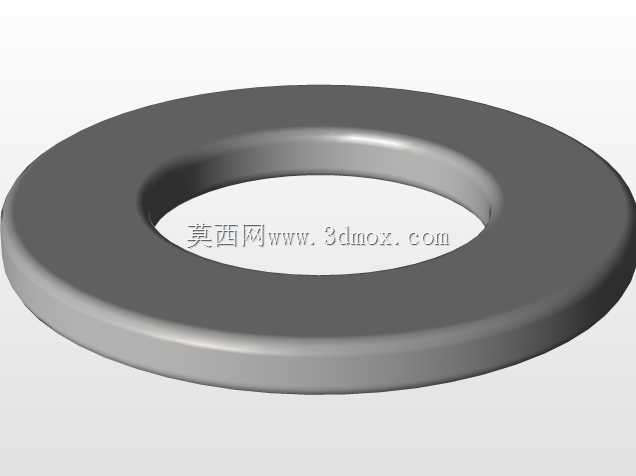

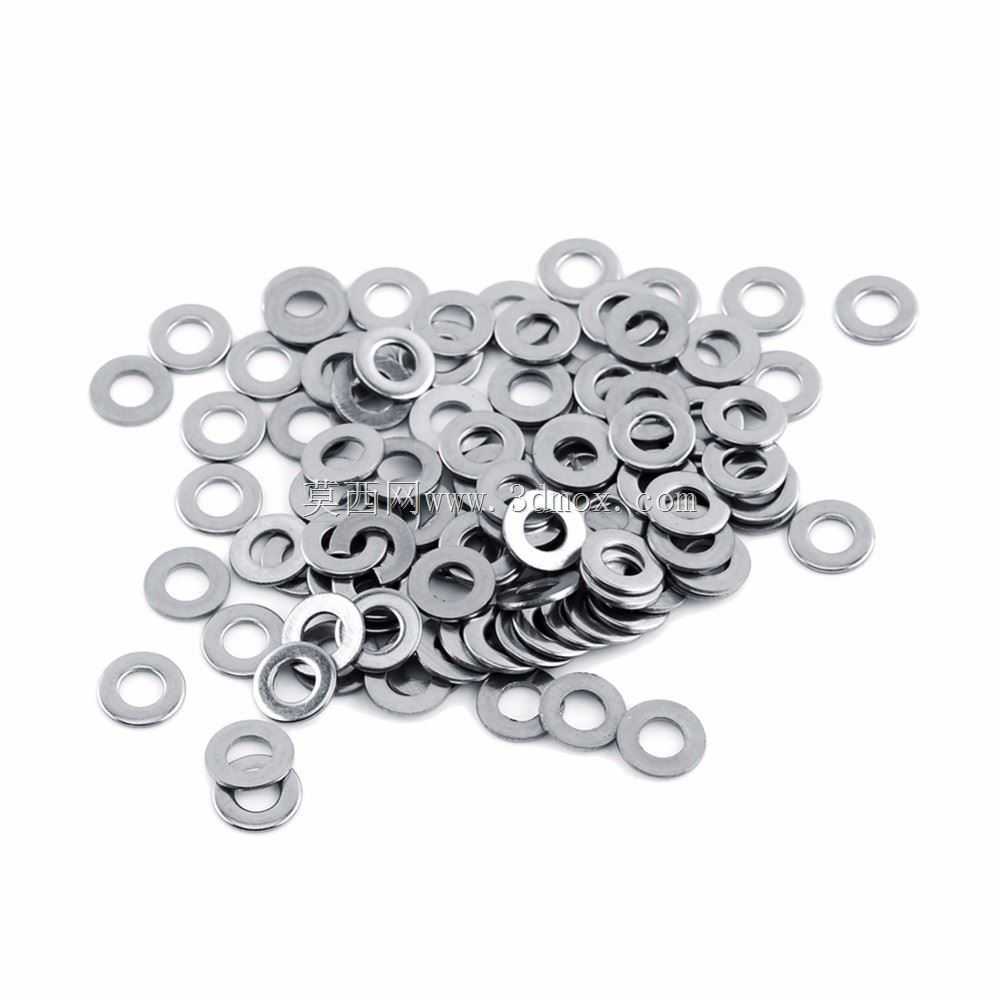

DIN125A标准平垫圈紧固件三维结构

　　在各类机械装配场景中，平垫圈是看似不起眼却直接决定连接可靠性的基础零件，这套对应DIN125A标准的平垫圈结构，覆盖了常规螺栓连接场景下的全规格尺寸适配需求，从微型电子设备的小规格紧固到大中型工业设备的重载连接，都能找到对应的尺寸匹配项。很多刚入行的结构设计师容易忽略平垫圈的选型细节，实际在装配环节，平垫圈的核心作用首先是分散螺栓头部对被连接件的压应力，避免软质被连接件表面被螺栓头压溃，其次是填补被连接件表面的平面度误差，尤其是钣金件、铸件表面存在轻微不平整时，合适厚度的平垫圈能让螺栓预紧力均匀传递，不会出现局部应力集中导致的连接松动。这套平垫圈的设计完全遵循DIN125A的尺寸规范，内径尺寸严格对应公制螺栓的公称直径公差带，保证螺栓杆能顺利穿过同时不会出现过大的径向间隙，外径尺寸按照不同螺栓规格对应的承压要求设计，厚度参数匹配对应强度等级螺栓的预紧力变形量，不会在螺栓拧紧时出现垫圈被压溃变形的情况。从建模逻辑来看，这套垫圈采用参数化驱动的建模思路，所有尺寸变量都和标准规格表做了关联，调整公称直径参数就能自动生成对应规格的垫圈模型，不需要重复绘制草图，能大幅提升装配选型时的建模效率。实际做设备装配设计时，很多设计师会随便调用一个垫圈模型凑数，往往会出现垫圈内径和螺栓不匹配、外径过大和周边结构干涉、厚度不对导致螺栓有效啮合长度不足的问题，这套标准垫圈的安装边界尺寸完全符合工业装配的通用规范，比如对应M6螺栓的垫圈，内径设计为6.4mm，

　　刚好适配M6螺栓的杆径公差，外径12mm，厚度1.6mm，既保证足够的承压面积，又不会因为外径过大和相邻的螺栓、结构筋位产生干涉。在不同的应用场景下，平垫圈的使用逻辑也有区别，比如在有振动的设备连接部位，平垫圈需要配合防松垫圈使用，这时候垫圈的两个端面都做了去除毛刺的平面度处理，保证和防松垫圈、被连接件表面的贴合度，不会因为端面存在斜度导致预紧力偏移；在有密封要求的连接部位，平垫圈的表面粗糙度控制在合理范围，配合密封垫片使用时不会因为表面过于粗糙导致密封介质渗漏。很多人觉得平垫圈结构简单不需要精准建模，实际做装配干涉检查、运动仿真的时候，垫圈的尺寸偏差会直接影响仿真结果的准确性，比如螺栓长度计算时，如果垫圈厚度和实际标准件不符，

　　算出来的螺栓啮合长度就会出现偏差，要么螺栓过长突出螺母过多影响外观和周边结构，要么螺栓过短啮合长度不足导致连接失效。这套垫圈的建模过程中，特意对边缘的倒角做了还原，标准DIN125A垫圈的内外径边缘都有微小的去毛刺倒角，这个细节很多简化模型都会忽略，实际在装配的时候，这个倒角能引导螺栓顺利穿过垫圈，不会出现螺栓杆卡滞在垫圈边缘的情况，同时也能避免垫圈边缘的锐边划伤被连接件表面的防腐涂层。在做整机BOM统计的时候，参数化的垫圈模型能直接导出对应的规格、材质、表面处理要求，不需要人工核对标准表，能减少BOM统计的出错概率。从材质适配的角度，这套模型预留了材质参数的修改接口，可以根据使用场景切换不锈钢、碳钢、铜等不同材质，对应不同的防腐、

　　强度、导电要求，比如电气设备上使用的铜垫圈，需要兼顾导电和承压性能，化工设备上使用的不锈钢垫圈需要耐介质腐蚀，普通钢结构设备上使用的碳钢镀锌垫圈兼顾成本和防锈能力。实际在生产线装配环节，标准尺寸的垫圈能适配自动送料的螺栓拧紧设备，不会因为尺寸偏差导致送料卡滞，这也是为什么严格遵循标准的三维模型在实际生产中价值远高于随意绘制的简化模型，从设计端的选型、仿真、出图，到生产端的采购、装配、检验，全流程都能依托准确的模型减少沟通成本和出错概率。很多年轻设计师在做结构设计时，把精力都放在复杂的核心零部件上，往往忽略这类基础紧固件的选型和建模准确性，实际上设备运行过程中出现的连接松动、密封失效、表面压痕等问题，很多都和垫圈选型不当、尺寸不符有直接关系，一套准确的标准件三维模型，能从设计源头规避很多后续生产和使用环节的问题。
