粉末冶金烧结工序专用工装夹具结构

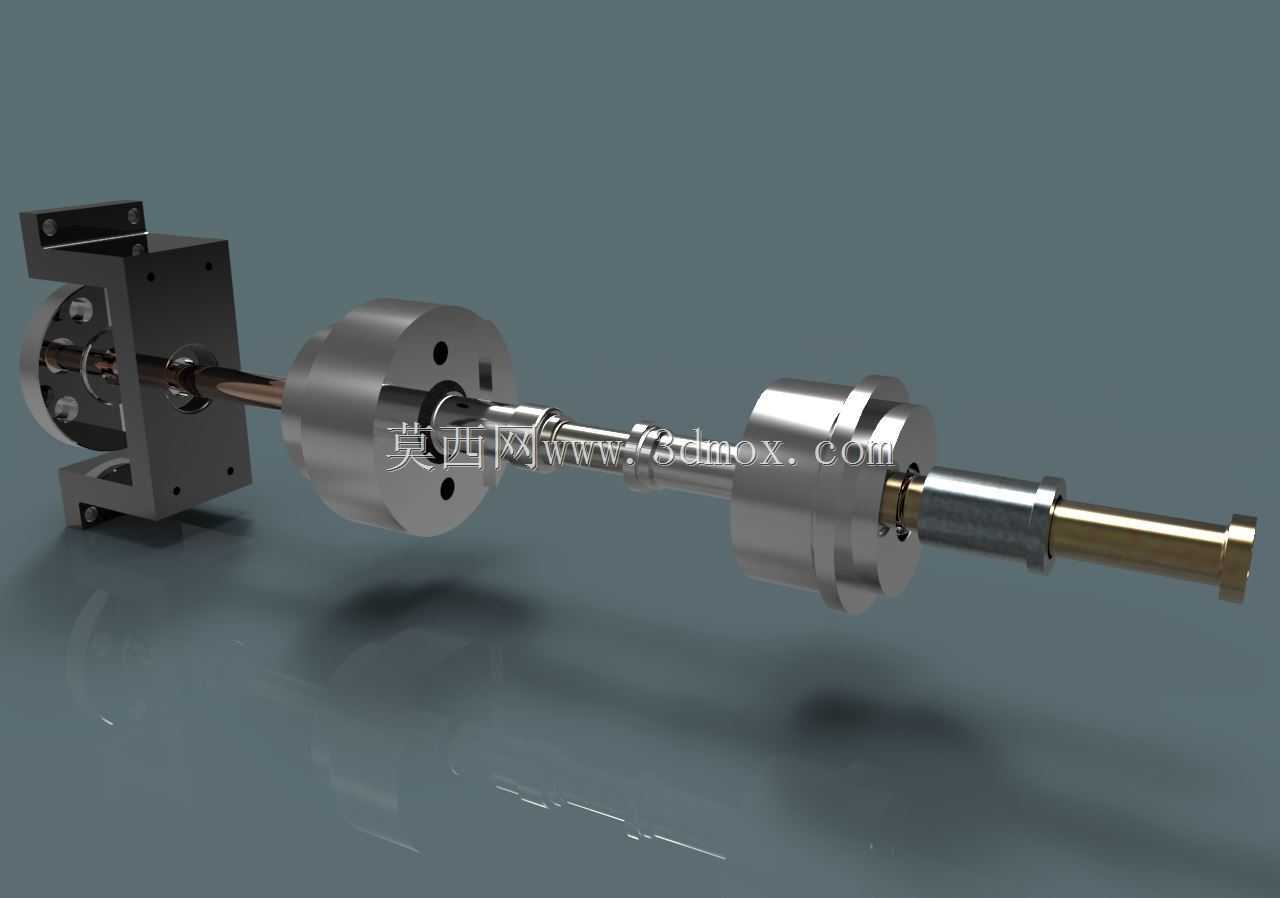

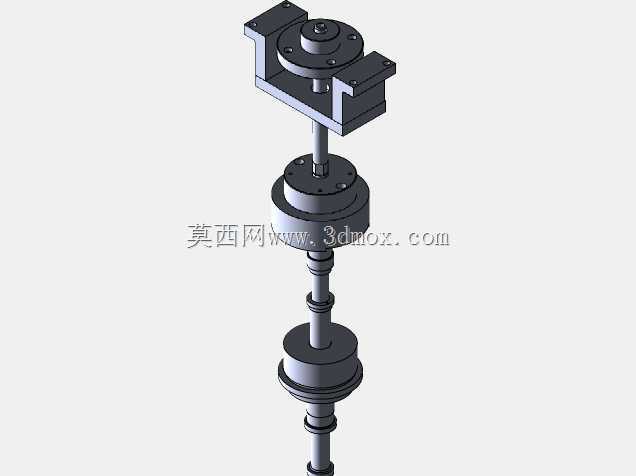

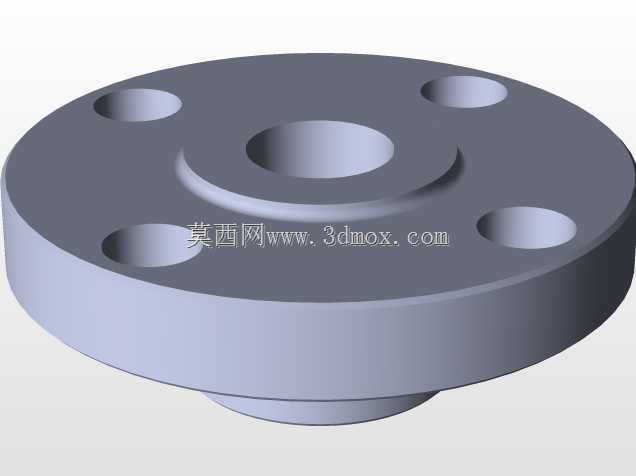

　　这套工装结构主要面向粉末冶金制品烧结工序的工件定位装夹需求，在粉末冶金零部件生产环节，烧结是决定制品致密度、尺寸精度与力学性能的核心工序，工件在高温炉膛内的放置姿态、同轴度保持能力直接影响最终成品的形位公差，尤其是带长轴类、多台阶装配特征的粉末冶金压坯，若装夹时同轴度偏差超过0.02mm，高温烧结过程中因坯体收缩不均极易出现弯曲、变形、装配面错位等报废问题，这套工装正是针对这类长轴类烧结工件的定位需求设计。从结构组成来看，整套工装分为左侧固定支座、中间多组定位套组件、尾端导向支撑段三个核心部分，左侧固定支座采用方块式安装结构，支座上预留两组对称的安装沉孔，可直接通过内六角螺栓固定在烧结炉的进料导轨或料架基准面上，

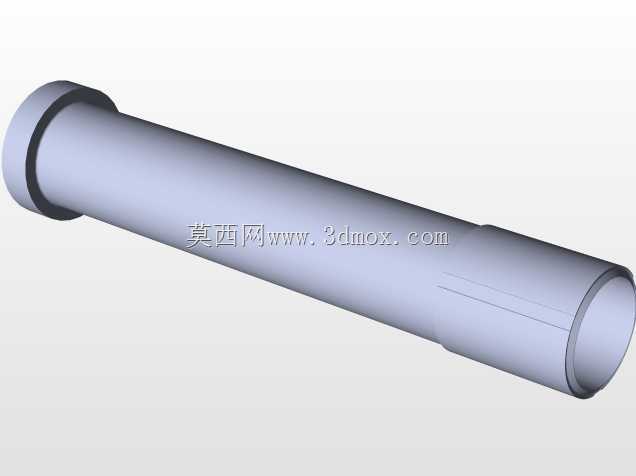

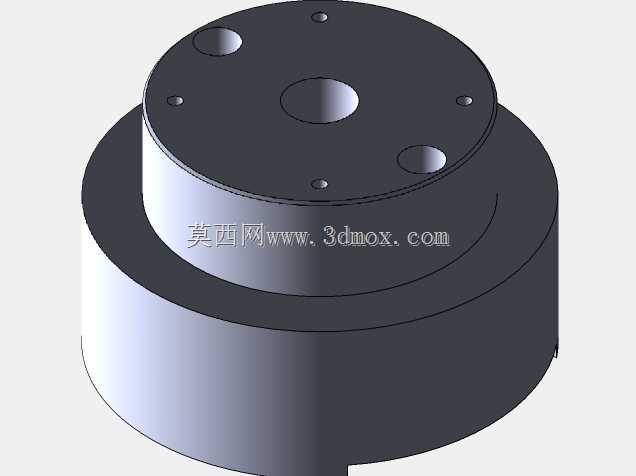

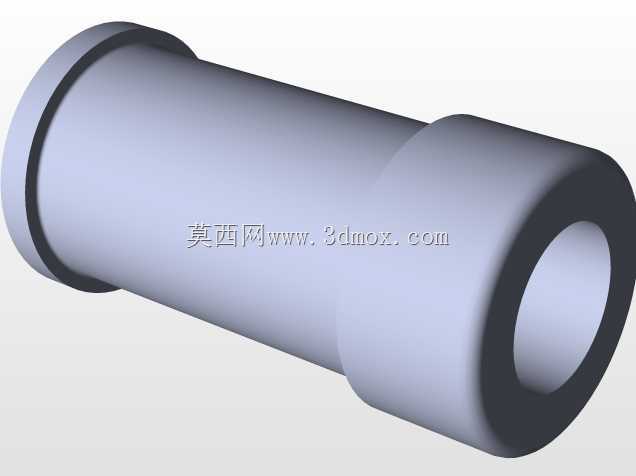

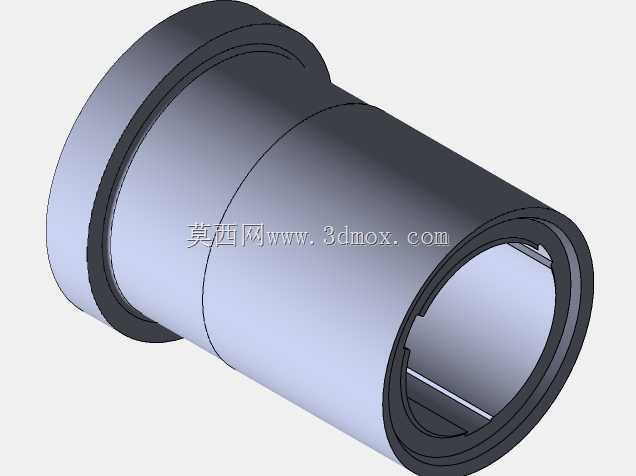

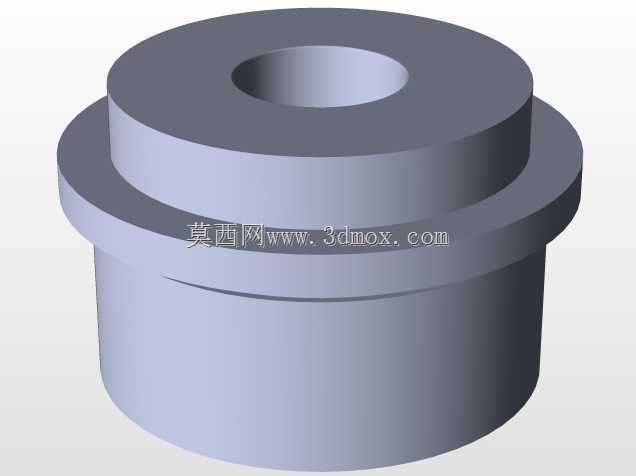

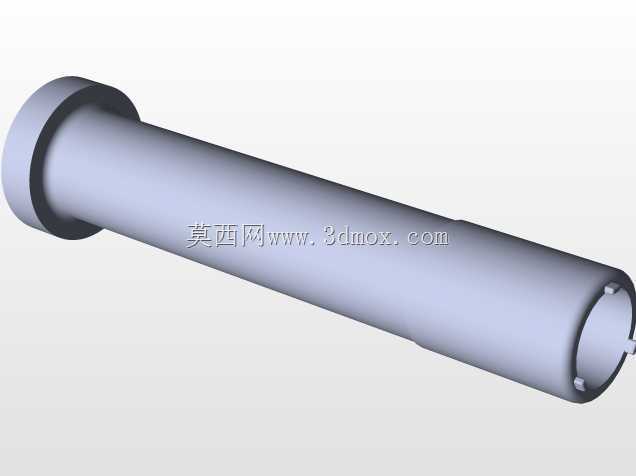

　　支座端面设置定位止口，与第一组定位套的凸台采用H7/g6间隙配合，保证初始安装基准的同轴度，避免支座安装偏斜带来的整体定位误差。中间的定位套组件根据工件不同轴段的直径做了分段式设计，每一组定位套的内孔尺寸对应工件相应轴段的外径，预留高温烧结状态下的工件膨胀间隙，间隙值控制在0.1-0.15mm区间，既避免高温下工件膨胀被定位套抱死，又能限制工件径向的窜动偏移，定位套之间采用隔套做轴向定位，隔套的长度根据工件上台阶面的间距匹配，保证工件装夹后各台阶面的轴向位置与设计要求一致，不会在送进炉膛的过程中出现轴向窜动。尾端的导向支撑段采用黄铜材质做导向轴，一方面利用黄铜的自润滑特性减少工件装夹时的摩擦阻力，

　　另一方面黄铜的高温膨胀系数与钢制定位套形成差值匹配，避免高温下尾端支撑出现卡滞，尾端支撑采用浮动式结构，可自适应工件烧结过程中的轴向收缩量，不会因为收缩受阻导致工件出现轴向应力变形。在实际应用场景中，这类工装可适配网带式烧结炉、推杆式烧结炉的连续生产节拍，装夹工件时只需将压坯从尾端导向轴穿入，依次穿过各组分段定位套，最终将工件首端的定位轴颈插入左侧支座的定位孔内即可完成装夹，单组工装的装夹时间不超过15秒，可满足批量连续生产的效率要求。设计过程中重点考虑了高温工况下的结构稳定性，所有与工件直接接触的定位套、支座部件均采用耐热不锈钢材质，可承受1200℃以内的高温烧结环境，长期反复使用不会出现氧化变形、基准面磨损超差的问题，

　　定位套内孔做了镜面抛光处理，表面粗糙度控制在Ra0.8以下，避免装夹过程中刮伤粉末压坯的未烧结表面，减少烧结后工件的表面瑕疵。从安装边界来看，整套工装的总长度可根据炉膛的有效加热区长度做适配调整，左侧支座的安装孔间距为40mm，可适配市面上多数常规烧结炉料架的安装孔位，不需要对现有料架做额外改造即可直接安装使用，工装的最大回转直径为85mm，装夹工件的最大轴径不超过60mm，可覆盖多数中小型长轴类粉末冶金零件的烧结装夹需求，比如油泵转子轴、气门导管、传动衬套等典型粉末冶金制品的烧结工序都可使用这套工装完成定位。在结构细节处理上，各定位套的外圆均做了减重槽设计，减少工装自身的热容量，降低烧结过程中的能耗，同时减重槽可增加炉膛内热气流的流通空间，保证工件各部位的受热均匀性，避免因局部温差导致的烧结收缩不一致问题，左侧支座上还设置了防转销孔，装夹带有异形定位面的工件时，可插入防转销限制工件的周向转动，保证工件上的异形特征在烧结过程中角度位置不发生偏移，满足后续加工工序的定位基准要求。
