印刷电路板两极螺钉凸耳接线连接器

项目分类:通用机械零部件 发布时间:2021-11-27 ID:414435
  • 印刷电路板两极螺钉凸耳接线连接器
  • 印刷电路板两极螺钉凸耳接线连接器
  • 印刷电路板两极螺钉凸耳接线连接器

  在低压电控、工控板卡、小型电源模块的印刷电路板布线环节,板载接线连接件的可靠性直接决定整板的通电稳定性与后期维护便捷性,这款两极螺钉凸耳式连接器,就是针对PCB板端导线接驳场景开发的直焊式连接件,日常多应用在小功率驱动板、信号转接板、小型家电控制板的外部导线接入位置,替代传统焊线工艺,降低现场接线的操作难度。从实际使用场景来看,这类连接器主要承接板内电路与外部线束的电流、信号传输,单极可适配常规多股铜芯导线,通过顶部螺钉的旋紧压力将导线线芯压接在凸耳导电件上,相比弹片式接线结构,螺钉压接的抗拉力更强,在存在小幅振动的设备安装环境下,不容易出现导线松脱、接触电阻变大的问题,两极的极间距经过安全距离校核,满足常规低压电气的爬电距离要求,

  避免相邻两极出现拉弧、短路风险。设计层面,这款连接器采用绝缘基座加内嵌导电凸耳的分体结构,绝缘基座选用耐温工程塑料材质,可匹配波峰焊、回流焊的制程温度,不会在焊接工序中出现基座变形、引脚移位的问题;基座两侧设置的挡墙结构,一方面可以增加接线操作时的手部操作空间,避免螺丝刀滑脱触碰相邻极的导电部位,另一方面也能在多组连接器并排安装时,形成物理隔离,进一步提升绝缘防护性能。导电部分采用铜质凸耳加螺钉的组合,凸耳底部延伸出直插式焊针,焊针直径与PCB板的标准安装孔径匹配,焊针长度刚好穿过常规厚度的PCB板,过波峰焊后焊锡可以充分包裹焊针,形成牢固的机械连接与可靠的电气导通;顶部的螺钉采用带槽盘头结构,适配常规一字螺丝刀操作,

  螺钉底部的压接面做了防滑处理,压紧导线时不会压断线芯,同时能保证足够的接触面积,降低接位置的温升。安装边界上,这款连接器的整体宽度适配两极接线的最小排布空间,基座底部与PCB板面贴合,安装后不会占用板上过多的布线空间,焊针的排布位置与PCB焊盘严格对齐,不需要额外做结构避让;接线时导线剥线长度控制在合适范围,插入凸耳接线孔后旋紧螺钉即可完成固定,不需要额外的冷压端子,现场接线效率更高。在实际选型应用中,这类连接器需要匹配板上的载流需求,这款两极结构的单极载流能力可以覆盖常规小功率控制回路的电流要求,绝缘基座的阻燃等级满足电控设备的安全规范,在消费电子、小型工业控制设备、民用电器的PCB板上都有广泛的适配空间,

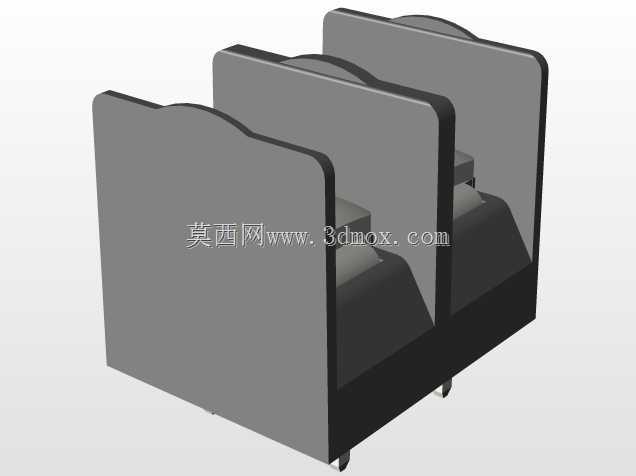

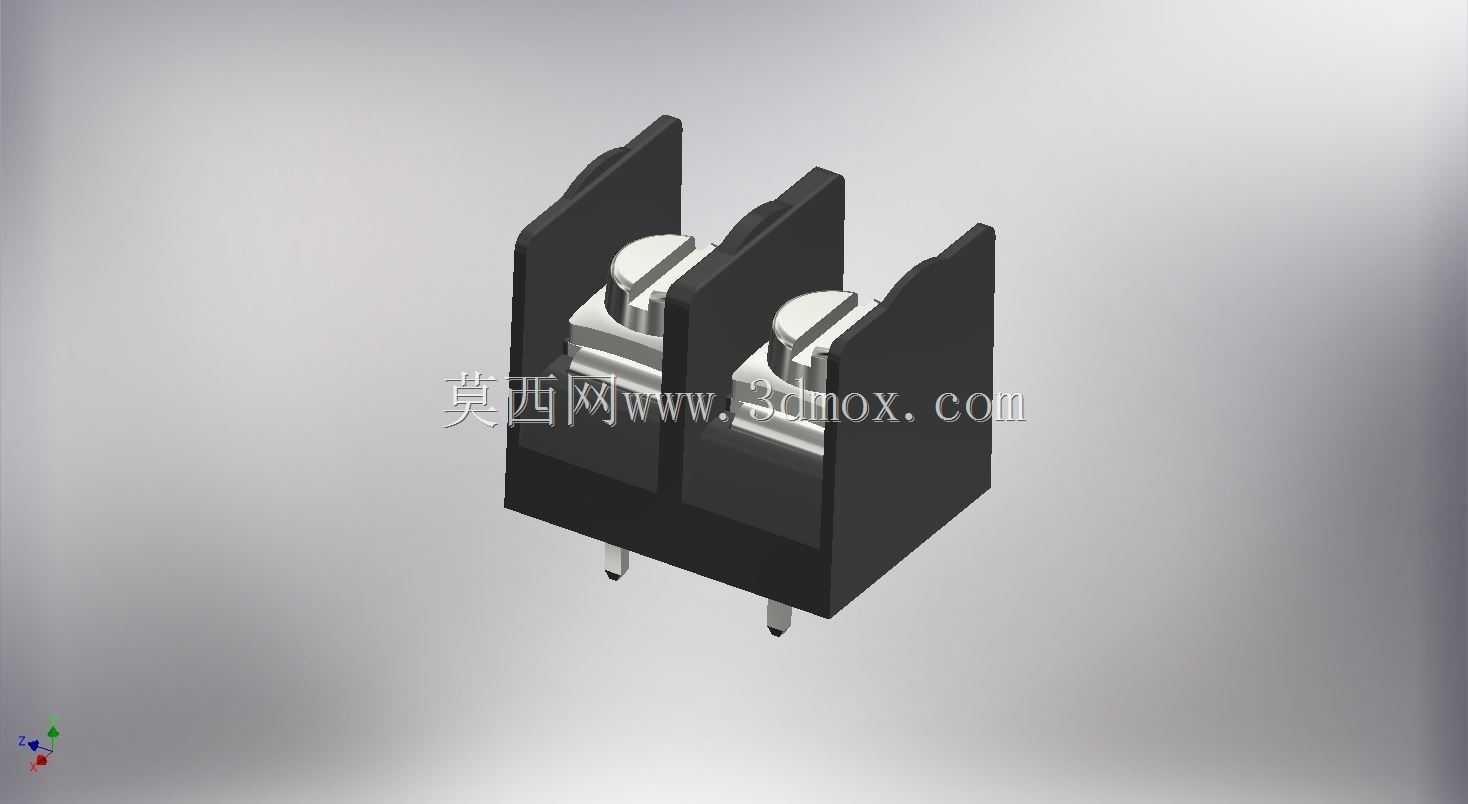

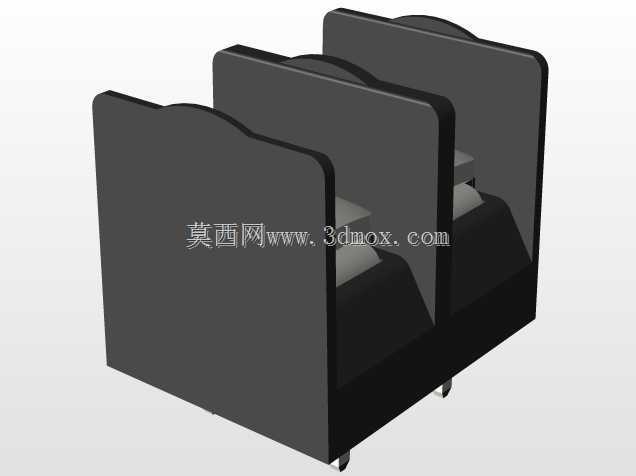

  建模时还原了绝缘基座的挡墙结构、顶部螺钉的装配位置、底部焊针的伸出长度,以及凸耳导电件的内部结构,可直接用于PCB板的结构布局校核、整机装配干涉检查,也能作为电气布线设计时的选型参考模型,帮助结构工程师在板卡设计阶段提前确认连接器的安装空间、接线操作空间,避免后期打样后出现接线操作不便、与周边器件干涉的问题。
