直插式圆盘封装THT变阻器三维结构

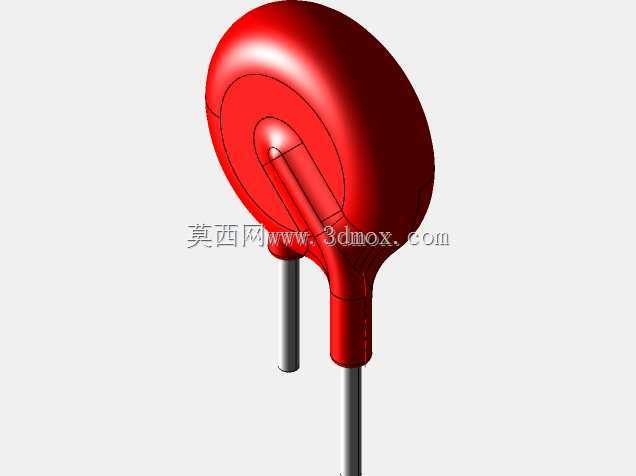

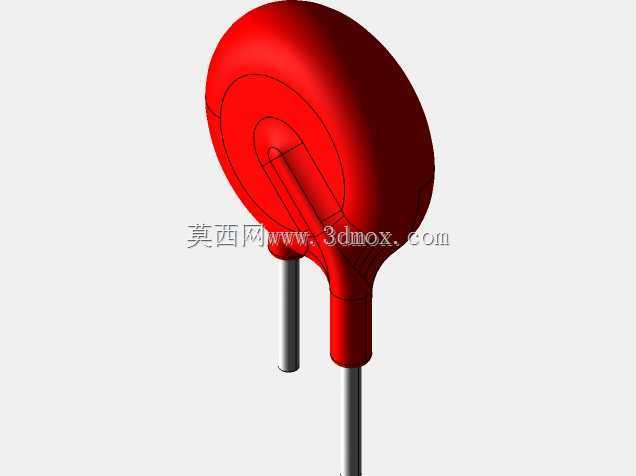

　　在消费类电子、工业控制板卡、低压配电回路的PCB设计环节里，直插式圆盘变阻器是板级过压防护的常用被动元件，这类元件通常并联在电源输入端口、信号采集端口的前端，当回路出现瞬时过压冲击时，元件阻抗会快速下降，将浪涌电流泄放，避免后端的主控芯片、功率器件被高压击穿损坏。日常做板卡三维布局时，很多工程师容易忽略这类直插元件的实际占位与引脚间距，只按照原理图符号的尺寸预留空间，最后打样回来才发现元件本体和周边的电解电容、接线端子出现干涉，要么被迫飞线调整，要么重新改板打样，耽误项目进度。这个三维结构完全还原了直插圆盘变阻器的真实外形，本体采用扁圆形的环氧包封结构，红色的包封层完全覆盖内部的氧化锌陶瓷基体，包封边缘做了圆弧过渡，没有尖锐的棱角，

　　既可以避免生产插件时划伤操作人员的手指，也能减少元件在波峰焊过程中沾附多余焊锡的概率。引脚采用镀锡铜包钢材质，垂直从本体底部引出，引脚的直径、伸出长度都严格匹配实际量产元件的参数，两个引脚的中心间距对应常规THT封装的孔位要求，设计PCB封装时可以直接参考这个模型的引脚坐标设置通孔直径与焊盘大小，不需要再额外核对元件规格书的安装尺寸。从安装边界来看，这个元件的本体厚度、最大直径都做了精准还原，在做板卡三维装配检查时，可以直接把这个模型导入到PCB装配文件里，核对元件本体和周边器件的安全距离，尤其是在紧凑空间的板卡设计里，比如开关电源内部的控制板、小家电的主控板，板上元件排布密度高，预留的元件高度空间有限，通过三维模型提前校验，

　　可以避免元件本体和外壳、散热片出现结构干涉。设计思路上，这个模型没有做多余的简化，本体表面的包封合模线、引脚和本体连接的过渡凸台都做了还原，更贴近真实元件的外观，在做产品渲染、装配动画制作时，不需要再额外调整外观细节。这类变阻器的实际应用场景非常广，小到手机充电器的输入防护，大到工业变频器的端口浪涌吸收，都会用到同结构不同参数的圆盘变阻器，不同压敏电压、通流容量的元件，本体尺寸和引脚间距会有差异，这个5x2.5规格的属于小功率信号级防护用的型号，通常用在低压信号回路、小功率电源端口的防护，安装时不需要额外的固定结构，直接将引脚插入PCB对应的通孔，过波峰焊或者手工焊接即可固定，引脚伸出PCB背面的长度控制在2mm以内，

　　避免剪脚后残留的引脚尖端和其他线路造成短路。做结构设计时还要注意，这类元件的包封层耐高温能力有限，在做回流焊或者波峰焊的温度曲线设置时，要严格控制元件本体承受的最高温度和高温持续时间，避免包封层受热开裂，影响元件的防护性能，这个三维模型里的本体和引脚的连接位置也还原了实际的密封结构，可以帮助工艺人员更直观地理解元件的受热薄弱点，优化焊接工艺参数。
