GN820卧式快速夹钳压紧夹具结构

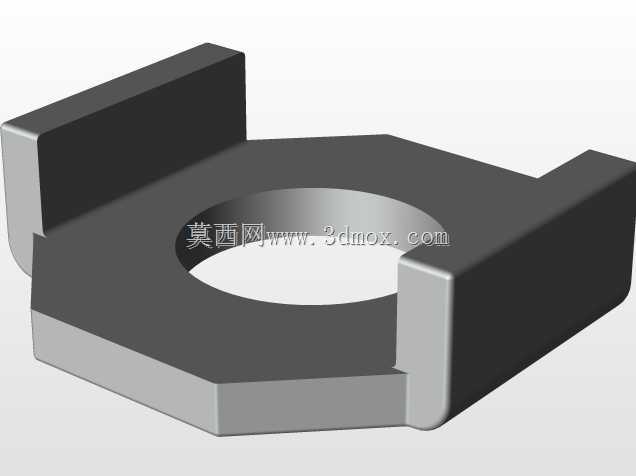

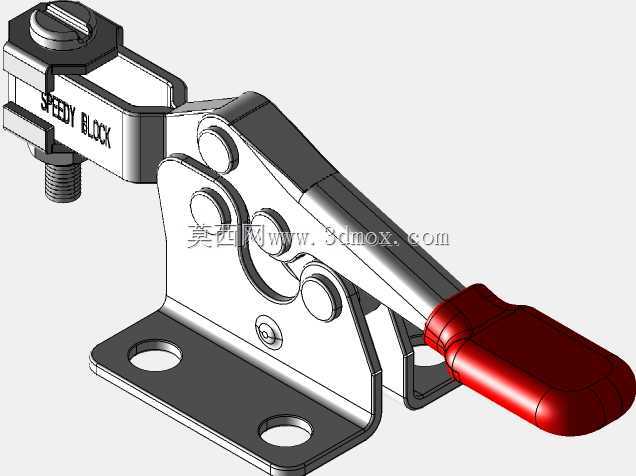

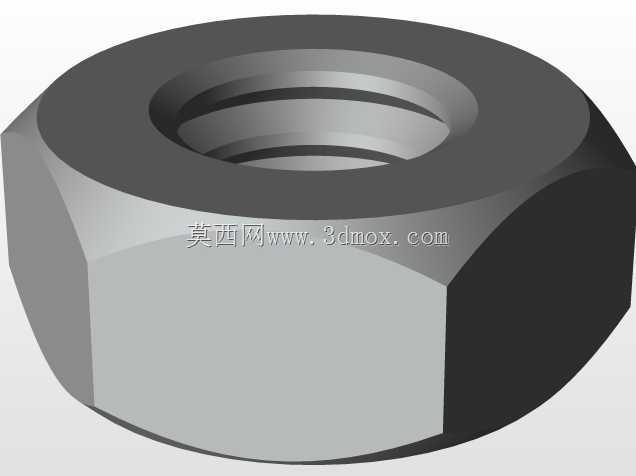

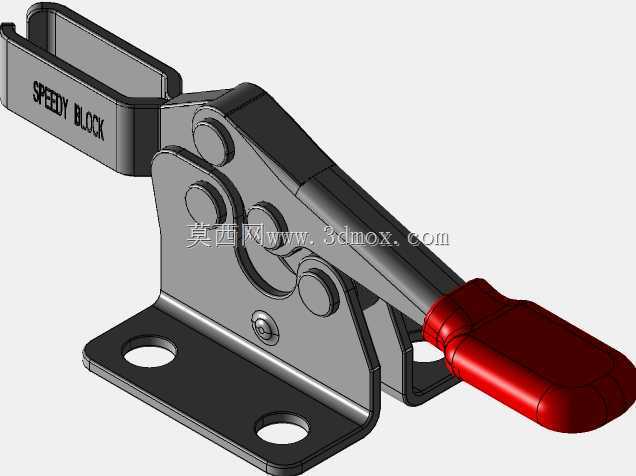

　　在工装治具、非标自动化生产线、焊接工装、木工夹具以及检具设计场景中，这类水平式肘节快速夹钳是出现频率极高的压紧类标准件，核心作用是在工件加工、装配、检测工序中提供稳定的快速压紧与释放动作，替代传统螺栓压紧的繁琐操作，大幅缩短工件装夹的辅助时间。从结构原理来看，这款夹钳利用连杆机构的死点锁止特性实现夹紧状态的自锁，当操作手柄下压至贴合底座的水平位置时，内部多组连杆铰接点越过共线死点，此时即便压紧端受到工件向上的反作用力，机构也不会自行松脱，能够持续输出稳定的压紧力，避免加工过程中工件移位。

　　从实际使用的工况适配角度出发，这类夹钳常被布置在工装基板的平面上，底座采用带两个安装孔的平板式结构，安装时可直接通过内六角螺栓穿过底座的两个通孔，固定在工装台的T型槽或者预设的螺纹孔位上，安装边界清晰，两个安装孔的中心距属于标准系列尺寸，选型时无需额外定制安装位，可直接适配现有通用工装的孔位布局。压紧端采用可调式压头结构，带外螺纹的压杆可以根据被压紧工件的高度差旋转调节伸出长度，压头端部的橡胶垫可以避免刚性压接刮伤工件表面，同时增大接触摩擦力，防止压紧过程中工件出现侧向滑移。

　　设计这类夹钳的三维模型时，需要重点还原各铰接点的配合间隙与运动行程，既要保证手柄开合过程中各连杆无运动干涉，也要准确模拟死点位置的锁止状态，方便工程师在做工装整体装配时直接调用模型进行运动仿真，验证夹钳打开时的操作空间是否足够，压紧时压头是否准确落在工件的压紧面上，避免出现压偏、压空或者行程不足的问题。手柄部分包覆的红色防滑套，不仅是为了提升操作时的握持摩擦力，减少车间操作人员手上沾有油污时出现打滑的概率，也通过醒目的颜色标识出操作位，在多组夹钳并排布置的工装上，操作人员可以快速识别操作位置，提升装夹效率。

　　在不同行业的实际应用中，这类夹钳的适配场景也有细微区别：在电子行业的PCB板测试工装上，常选用压紧力较小的同系列型号，避免压坏脆弱的电路板基材；在钢结构焊接工装上，则会选用压紧力更大的重型款，抵抗焊接过程中的热变形应力；在木制品加工的定长切割工装上，这类夹钳可以快速固定木料，配合锯切设备完成高精度裁切，且不会像螺栓压紧那样在木料表面留下过深的压痕。从结构细节来看，夹钳的所有铰接销轴都采用铆接固定，既保证了连杆转动的灵活性，也避免长期使用后销轴脱落，整体采用镀锌钢板冲压成型的主体结构，兼顾了结构强度与制造成本，能够适应车间内多粉尘、少量切削液飞溅的常规工作环境，不会因为常规的工况侵蚀出现铰接点卡滞的问题。

　　做三维建模时，需要准确还原压杆的螺纹调节行程范围，方便工程师在工装设计阶段提前核算压紧高度的适配区间，同时要标注出手柄完全打开时的抬起高度，避免工装周边的其他零部件与打开状态的手柄发生碰撞，影响操作便利性。底座的安装孔采用沉孔设计，螺栓锁紧后头部不会高出底座平面，保证夹钳安装后与工装面完全贴合，不会出现安装倾斜导致压紧力方向偏移的问题。这类夹钳的压紧力方向垂直于安装底座平面，在布置时需要注意让压紧力的作用点落在工件的支撑筋或者实体支撑位上方，避免工件悬空受压出现变形，尤其是针对薄壁类工件的装夹，更要配合支撑块使用，保证压紧力有效传递。
