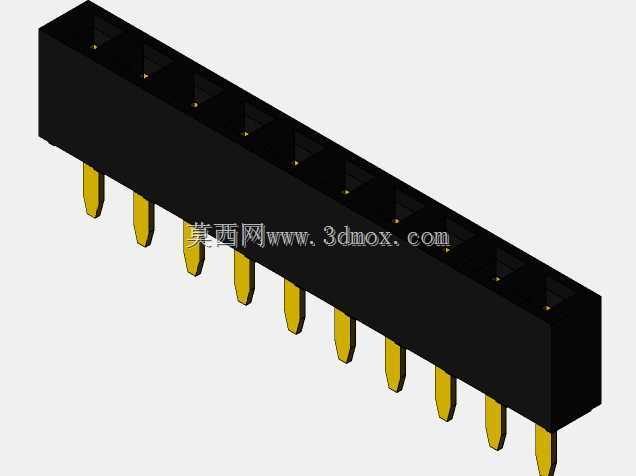

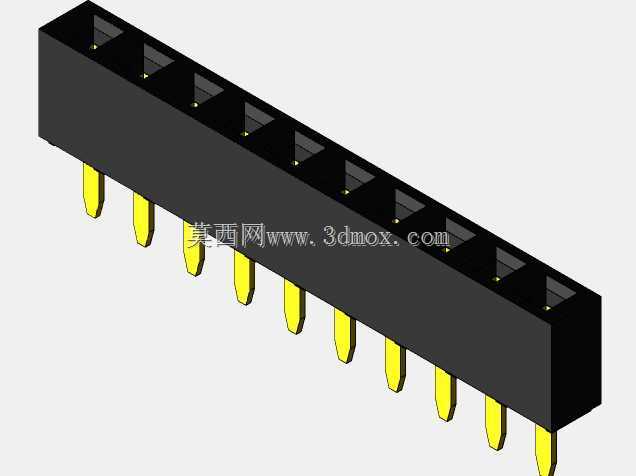

10针内螺纹2.54mm节距直插排母连接器

　　在消费电子、工业控制板卡、测试治具的板间互联场景里，2.54mm节距的排针排母是应用最广泛的板对板、线对板互联元件之一，这款10针内螺纹收割台直插排母，就是针对需要额外螺纹锁附、提升连接可靠性的场景设计的互联部件。很多工程师在做板卡连接设计时，常规排母仅靠插针与簧片的接触力维持连接，在设备存在持续振动、频繁插拔维护、或者连接线缆带较大拉扯力的场景下，很容易出现接触松脱、针脚退针、信号瞬断的问题，这款带内螺纹结构的排母，就是在常规直插排母的结构基础上，在塑胶本体内部集成内螺纹嵌件，安装时可以配合螺丝将配对排针端或者外接固定件锁附在排母本体上，从结构上抵消外部振动、拉扯带来的连接应力，避免接触失效。

　　从实际使用场景来看，这类带锁附结构的排母常应用在工业IO接口板、小型设备主控板与功率板的互联、测试治具的信号引出端、车载电子的板级连接位置，这些场景要么存在设备运行时的持续机械振动，要么需要在设备维护时频繁插拔外接模块，常规无锁排母在多次插拔后簧片容易出现弹性衰减，接触电阻上升，严重时会出现信号传输中断、供电接触不良的故障，而带内螺纹锁附的结构可以在插合完成后通过螺丝将两端结构锁紧，插拔力不再完全由簧片承担，大幅提升连接的长期可靠性。

　　设计这款排母的三维模型时，首先要严格遵循2.54mm标准排母的针位间距公差，单针中心距必须控制在±0.05mm以内，否则会出现与标准排针对插时针位错位、插装困难甚至针脚弯折的问题。塑胶本体采用耐高温的黑色绝缘工程塑料，适配波峰焊、回流焊的焊接温度要求，不会在过炉时出现本体变形、针位偏移的问题。插针采用黄铜基材表面镀金处理，保证接触电阻稳定，抗腐蚀能力强，长期在温湿度变化的工业环境下使用也不会出现接触点氧化的问题。本体上集成的内螺纹嵌件采用铜质嵌件注塑的方式固定在塑胶本体内部，嵌件与塑胶的结合力要满足至少5kg的螺丝锁附拉力不松脱，避免锁螺丝时嵌件跟着转动或者被拔出塑胶本体。

　　尺寸边界上，这款排母的总长度为25.9mm，本体宽度2.5mm，总高度5mm，属于矮体直插排母的尺寸范畴，适合对板间堆叠高度有严格限制的紧凑型设备设计。直插针脚的长度适配1.6mm标准厚度PCB的透焊要求，针脚露出PCB背面的长度控制在1.2-1.5mm，既保证焊锡能够充分包裹针脚形成可靠焊点，又不会因为针脚过长导致焊盘之间连锡、或者与背面的结构件发生干涉。安装时需要注意，PCB上对应的封装除了要开出10个对应针脚的焊盘孔之外，还要在对应内螺纹嵌件的位置开出定位孔或者避让孔，保证锁附螺丝能够顺利穿过配对板拧入排母的内螺纹中，锁附螺丝的扭矩要控制在合理范围，避免扭矩过大导致塑胶本体开裂、螺纹滑牙。

　　在做整机结构堆叠设计时，选用这款排母需要提前预留出锁螺丝的操作空间，排母本体两侧要留出至少3mm的扳手操作空间，避免生产装配时螺丝无法顺利拧紧。另外因为带内螺纹嵌件的结构，这款排母的本体宽度比常规同规格排母略宽，在PCB布局时要注意与周边的电容、电阻等贴片元件留出足够的安全间距，避免过炉焊接时元件与排母本体发生干涉。对于需要做三防涂覆的板卡，在涂覆作业时要注意对排母的插合面、内螺纹孔做遮蔽保护，避免三防漆进入簧片接触区域或者螺纹孔内，导致接触不良或者螺丝锁附异常。
