带弯引脚圆柱直插电阻器三维结构

　　在各类印制电路板组装、工业控制板卡开发、消费电子硬件设计场景中，直插式圆柱电阻是应用范围极广的被动基础元件，不同于贴片电阻的表贴安装形式，这类带弯折引脚的圆柱电阻，更多适配波峰焊工艺的生产流水线，在电源模块、功率驱动板、老式家电控制板、工控IO接口板上承担分压、限流、负载匹配、信号衰减等核心电路功能，部分功率型圆柱电阻还可在小功率放电回路中充当假负载，消耗多余电能避免电路空载运行出现异常。

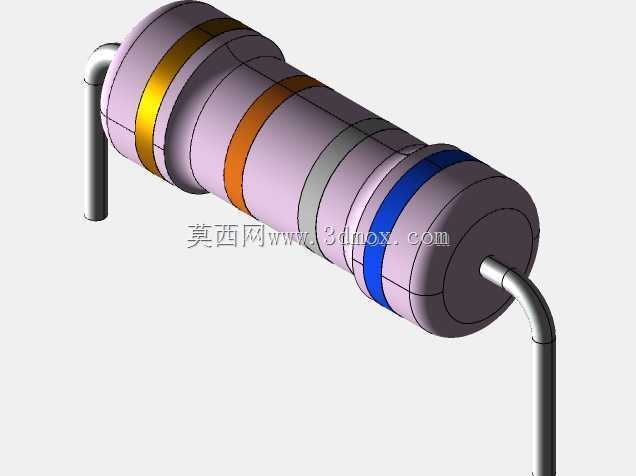

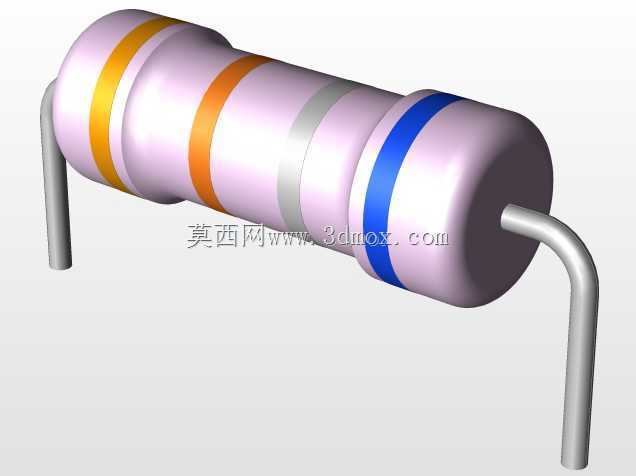

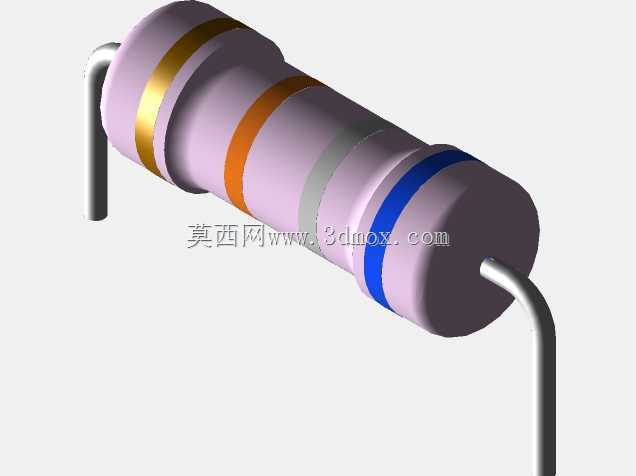

　　从结构设计逻辑来看，这款圆柱电阻采用轴向引脚出线设计，主体为陶瓷基体绕阻或碳膜沉积的核心阻性单元，外部通过多层色环标识阻值与精度等级，图中可见的黄、橙、灰、蓝等色环，是行业通用的阻值编码规则，生产环节可通过色环快速识别参数，避免装配错料。两端的金属端盖一方面连接内部阻性层与外部引脚，另一方面起到密封保护作用，避免内部阻性材料受潮、被氧化导致阻值漂移。引脚采用镀锡铜包钢材质，出厂时预先完成90度弯折，弯折后的引脚间距控制在20mm，刚好适配标准间距的万能板、以及多数工控板的插件孔位布局，设计人员在PCB Layout阶段可直接按照该引脚间距预留焊盘孔径与安装位置，无需额外调整引脚成型工艺，能直接减少生产环节的引脚预加工工序。

　　尺寸边界方面，电阻主体的轴向长度为15mm，主体圆柱直径为5.5mm，引脚弯折后，主体距离PCB板面的安装高度为5.5mm，这个高度设计兼顾了焊接时的散热需求与板卡整体的厚度控制：焊接时波峰焊的热量可通过引脚与主体下方的空隙流通，避免热量集中在焊盘位置导致铜箔脱落；同时5.5mm的安装高度不会让元件突出板卡过多，适配多数常规外壳的内部装配空间，不会出现元件顶壳的干涉问题。

　　建模过程中需要重点把控几个细节：首先是引脚的弯折半径，过小的弯折半径会导致引脚在生产弯折时出现应力集中，容易断裂，过大的弯折半径则会导致引脚间距超差，无法顺利插入PCB孔位；其次是主体部分的色环位置与宽度，不同参数的电阻色环间距、宽度都有对应的行业规范，建模时还原色环细节能让模型在虚拟装配、BOM可视化展示时更具辨识度，方便工艺人员提前核对元件选型；另外两端金属端盖与主体、引脚的配合公差需要控制在合理范围，模拟真实生产中的压装工艺，避免三维装配时出现干涉或间隙过大的失真问题。

　　在实际设备选型应用中，这类直插圆柱电阻相比贴片电阻，具备更高的功率耐受能力，抗脉冲冲击性能更好，在存在瞬时大电流的回路中，比如继电器线圈续流回路、电容充电限流回路，直插圆柱电阻的可靠性远高于同参数贴片电阻。同时其引脚具备一定的形变能力，在板卡受到振动冲击时，引脚可通过微小形变吸收应力，避免电阻本体与焊盘连接处出现断裂失效，这也是轨道交通、工业自动化等对可靠性要求较高的领域，至今仍大量使用直插电阻的核心原因。设计人员在调用这类三维模型进行板卡布局时，除了核对安装孔位、外形尺寸的干涉情况，还需要预留出电阻本体的散热空间，避免周边过高的元件遮挡空气流通路径，导致电阻长期工作在过热状态下，缩短使用寿命。另外在进行整机安规设计时，还需要考虑电阻主体与周边高压元件的电气间隙，5.5mm的主体直径搭配5.5mm的安装高度，在低压控制回路中可满足常规的爬电距离要求，若应用在高压回路中，则需要在布局时额外增加间距，或选用更高耐压等级的电阻型号。
