0603封装贴片多层陶瓷电容三维结构

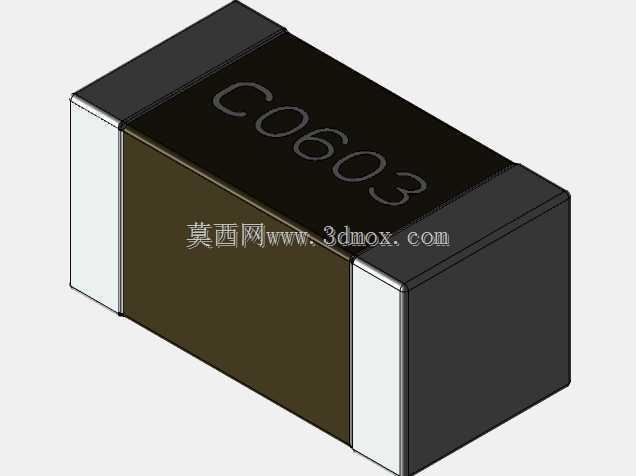

　　在消费电子、工业控制板卡、通讯设备的PCB布局布线工作中，0603规格的贴片多层陶瓷电容是应用频次极高的被动元件，这类元件的三维建模精度，会直接影响SMT产线的钢网开孔设计、器件干涉检查、整板装配仿真的最终效果。日常做板级结构设计时，很多工程师容易忽略这类小尺寸被动件的建模精度，要么直接调用简化的方块模型，要么尺寸公差设置随意，最后在做装配校验时，经常出现元件与周边结构件、接插件的干涉问题，或是在SMT仿真时出现贴装偏移、焊盘匹配度不足的问题。这款0603规格MLCC的建模，完全围绕实际量产元件的真实尺寸展开，长度控制在1.6mm，宽度0.8mm，高度0.8mm，严格遵循JEDEC标准里的0603封装尺寸公差要求，

　　两端的端电极部分单独做了结构区分，没有和陶瓷基体做一体化简化，端电极的厚度、覆盖范围都和量产元件保持一致，能直接匹配标准0603焊盘的封装库，导入PCB设计软件后不需要额外调整尺寸就能直接用于布局。从实际应用场景来看，这类电容常被用于电源回路的去耦、高频信号的滤波、模拟电路的耦合，不同应用场景下虽然电容的容值、耐压参数有区别，但外形尺寸、安装边界完全统一，所以这个三维模型可以覆盖所有0603封装MLCC的结构仿真需求，不需要针对不同参数的同封装元件重复建模。建模过程中特意还原了元件的外形细节，陶瓷基体的棱角做了微小的倒角处理，和实际元件的注塑、烧结后的成型特征一致，没有做尖锐直角的简化，避免在做热仿真、

　　结构应力仿真时出现应力集中的计算偏差。端电极的表面特征也做了对应还原，能在渲染、装配检查时清晰区分电极与陶瓷基体部分，不会出现模型辨识度不足的问题。在做整板装配设计时，这个模型可以直接用于检查元件与周边 tall 元件的间距，比如和相邻的0402电阻、SOP封装芯片引脚、屏蔽罩侧壁的距离是否满足SMT贴装的最小间距要求，也能验证回流焊过程中元件周围的空间是否满足工艺要求，避免出现元件立碑、移位的工艺风险。很多刚接触板级结构设计的工程师，会觉得这类小元件的建模无关紧要，实际上在高密度互连的PCB设计中，0603元件的高度如果建模偏差0.1mm，就可能导致后续装配时和上方的屏蔽盖、结构壳体发生硬干涉，尤其是在薄型消费电子的设计中，

　　板内空间余量通常只有0.2mm以内，元件高度的建模精度直接决定了整板的可装配性。这个模型在尺寸设定上，把元件的最大外形尺寸控制在规格书允许的公差上限，这样在做干涉检查时，能覆盖所有量产批次元件的最大尺寸，不会出现仿真时无干涉、实际量产装配时出现干涉的问题。两端电极的位置度也和实际元件保持一致，电极的宽度、长度方向的覆盖范围都符合行业通用规范，在做焊膏印刷仿真、贴装吸嘴拾取仿真时，能准确模拟吸嘴的吸附位置、焊膏的接触范围，给SMT工艺优化提供准确的模型支撑。不同于很多简化的元件模型只做外形方块，这个模型把陶瓷基体和端电极做了独立的结构划分，后续如果需要做热仿真分析，可以分别给两个部分赋予对应的材料参数，陶瓷基体的陶瓷材料属性、端电极的金属材料属性分开设置，能提升热仿真、应力仿真的计算准确度，比如在做板级弯曲应力测试仿真时，可以准确模拟端电极和陶瓷基体结合处的应力分布，提前预判元件可能出现的开裂风险。在日常的设计选型工作中，调用这个模型可以快速完成PCB布局的占位，不需要等拿到元件规格书再反复核对尺寸，能有效缩短前期布局的时间，尤其是在方案阶段做空间评估时，准确的元件模型能帮助工程师快速判断板内空间是否足够，避免后期因为元件尺寸问题调整整个板卡的布局。
