0402封装贴片多层陶瓷电容三维结构

　　在消费电子、工业控制板卡的高密度PCB布局场景里，0402封装的MLCC是出现频率极高的无源元件，这类元件的三维建模精度，直接影响SMT产线的钢网开孔设计、贴片机吸嘴选型、以及PCB装配后的干涉检查结果。做这类元件建模的时候，不能只照着规格书的标称尺寸画个方块了事，得考虑实际生产中元件的公差累积、端电极的镀层厚度、以及回流焊过程中焊锡浸润后的实际占位边界。

　　这个元件的核心尺寸是长度1mm、宽度0.5mm、高度0.56mm，建模的时候要把三个部分的结构区分开：中间的陶瓷介质基体，两端的三层结构端电极——最内侧是和陶瓷基体结合的镍阻挡层，中间是镀锡层，最外侧是防止氧化的钝化层，虽然实际生产中镀层总厚度只有十几微米，但在做高精度装配仿真的时候，这个厚度不能忽略，不然贴装的时候会出现元件和焊盘对位的计算偏差。

　　从设计思路上来说，这类贴片电容的建模要优先保证安装面的平面度，端电极的下表面要和元件底面完全齐平，不能出现建模时的倒角溢出导致的虚支撑问题。很多新手建模的时候会给整个元件的棱边都加统一的圆角，这是不符合实际元件形态的——实际0402MLCC的陶瓷基体棱边是烧结自然形成的微小圆弧，而端电极的外边缘因为电镀层的堆积，圆角半径会比陶瓷基体稍大，而且两端电极的长度要严格控制在标称值的公差范围内，不能过长导致相邻焊盘之间的爬电距离不足，也不能过短导致焊锡附着面积不够，影响焊接可靠性。

　　在实际电路应用里，这类0402封装的MLCC通常用在电源回路的高频去耦、信号线路的滤波、以及阻抗匹配场景，因为封装尺寸小，适合在引脚间距0.5mm及以下的BGA、QFP封装芯片的扇出区域布置，建模的时候如果尺寸偏差超过0.05mm，在做高密度PCB的3D装配检查时，就会出现误报干涉或者漏检实际干涉的问题，比如芯片底部电容和芯片本体的间隙、相邻电容之间的安全间隙，都需要精准的模型来做校核。

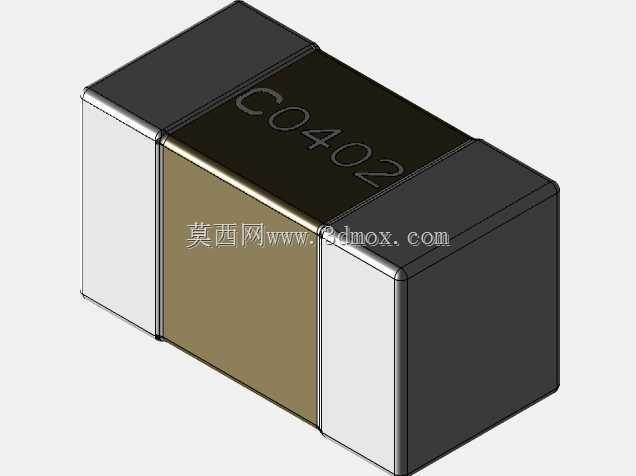

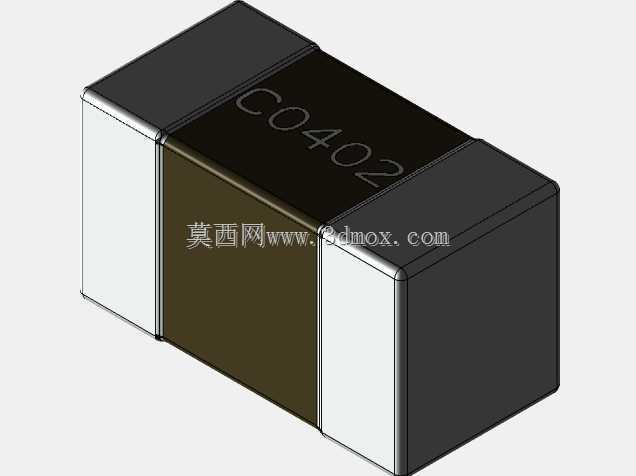

　　建模过程中还要注意元件的标识位置，实际量产的0402电容因为尺寸太小，大部分不会印完整参数，但部分高精度系列会在元件顶面印简化的封装标识，就像图中展示的C0402标识，这个标识的位置要和实际元件保持一致，方便在整机BOM可视化核对的时候，快速识别元件的封装类型，避免SMT换料的时候出现封装错件的问题。另外，元件的端电极金属部分和陶瓷基体部分要分配不同的材质属性，在做热仿真的时候，金属端电极的导热系数远高于陶瓷基体，不同的材质属性能帮助更准确地计算元件工作时的热量传导路径，评估焊盘位置的温度应力，避免长期工作后出现焊锡开裂的失效问题。

　　很多结构工程师在做PCB组件建模的时候，会直接调用EDA软件导出的简化元件模型，那些模型通常是忽略端电极结构、没有棱边细节的简单方块，在做整机结构的间隙检查时问题不大，但如果要做SMT贴装过程的仿真、焊锡应力分析、或者产线视觉检测的算法训练，就必须用到这种还原了实际结构细节的三维模型，它能准确还原元件在吸嘴吸附时的接触平面、在传送轨道上的姿态、以及视觉相机拍摄时的轮廓特征，帮助提前发现贴装过程中可能出现的吸嘴吸附偏移、元件侧立、反向等异常问题。

　　从安装边界来看，这个元件在PCB上的占位不能只算元件本身的1mm×0.5mm投影面积，还要考虑两端焊盘的尺寸、焊锡浸润后的圆角范围，以及元件周围的禁布区要求——通常0402电容的焊盘宽度会比元件宽度大0.1mm左右，焊盘长度方向向外延伸0.2mm左右，建模的时候如果把端电极的位置做准确，就能直接在三维环境里快速生成符合工艺要求的焊盘轮廓，不用反复对照规格书核对尺寸。另外，在做有三防漆涂覆要求的板卡时，精准的模型能帮助计算三防漆的涂覆边界，避免漆层覆盖到端电极顶部影响后续的返修焊接。
