0805封装贴片多层陶瓷电容器三维结构

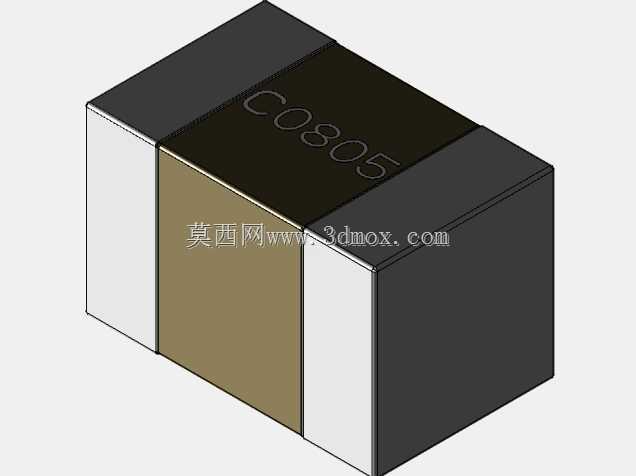

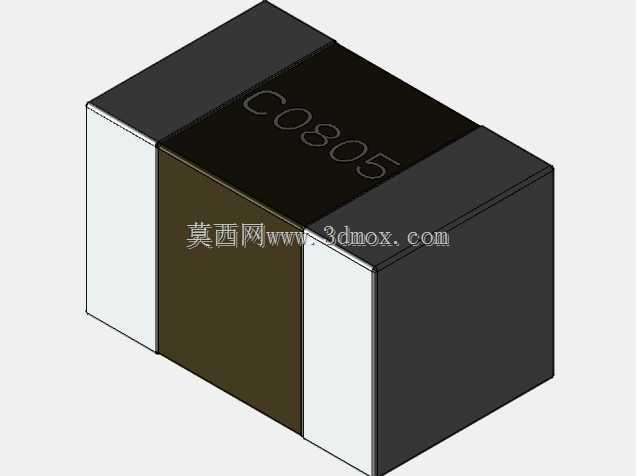

　　在消费电子、工业控制、通信设备的PCB板级设计环节里，0805封装的MLCC贴片电容是出镜率极高的无源器件，小到手持测温枪的信号滤波回路，大到工业PLC的IO端口去耦电路，都能见到这类器件的身影。做板级结构布局时，很多新手工程师容易忽略这类小尺寸器件的三维占位，只盯着封装库的二维焊盘图形走线，等到SMT回流焊后做干涉检查，才发现电容本体和周边的接插件屏蔽罩、高个子电解电容存在装配冲突，要么被迫改板延期，要么在产线上做临时剪脚避让，反而引入额外的可靠性隐患。这款三维结构完整还原了0805规格MLCC的真实外形，本体长度严格控制在2.01mm，宽度1.25mm，高度1.27mm，两端的端电极区域做了分色处理，

　　和中间的陶瓷介质本体形成清晰的视觉区分，方便结构工程师在做整机装配校验时，快速识别器件的电极位置，避免和相邻焊盘的锡膏印刷区域产生错位误判。从设计逻辑上看，这类标准封装的MLCC不需要做自定义的结构改动，核心是要严格卡准安装边界：器件底部和PCB板面的贴合间隙要控制在0.05mm以内，匹配SMT产线的锡膏印刷厚度要求，两端电极超出焊盘的外延尺寸不能超过0.1mm，否则回流焊过程中容易产生立碑、偏移等焊接缺陷。不同于插件式电容需要预留引脚穿孔的空间，0805贴片电容的安装完全在PCB表层完成，布局时只需要在器件本体周边预留0.2mm的安全间隙，就能避开和相邻阻容器件、丝印标识的干涉，同时满足自动贴片机的吸嘴取件空间要求。

　　在电源回路的去耦应用场景中，这类1.27mm高度的0805电容相比更薄的0805薄型电容，内部的介质层叠层数更多，能实现更大的容值覆盖范围，在板上空间充裕的工控板卡上选用这类标准高度器件，采购成本更低，供应链的可选品牌范围更广，不会出现单一供应商断供的风险。做三维建模时，特意将端电极的倒角做了写实还原，实际量产的MLCC端电极边缘并不是锐利的直角，会有微小的圆弧过渡，这个细节在做DFM可制造性检查时尤为重要，如果把电极边缘建造成完全直角，在做焊盘锡量模拟时，会错误计算锡膏的爬锡高度，误判焊接后的短路风险。另外，本体表面的标识字符位置也和实物对齐，在做整机的维修性仿真时，维修人员的视角能直接识别到器件的规格标识，

　　不需要额外放大板件就能确认器件型号，能提升后期售后维修的排查效率。在高频信号回路的应用中，0805封装的MLCC相比更小的0402、0201封装，自身的等效串联电感值稍高，但胜在焊接时的容错率更高，对SMT产线的贴片精度要求更低，适合批量大、成本敏感度高的民用电子产品使用，结构设计时只要确认器件的高度不超过外壳的内部净空，就不会出现装配后顶壳的问题。很多工程师在做结构评审时，往往只关注接插件、芯片、散热片这类大尺寸器件的干涉，忽略阻容类小器件的占位，实际上每年因为小电容高度超标导致的外壳装配不良问题，在消费电子代工厂的客诉里占比并不低，用精准的三维模型提前做全板的器件干涉检查，能在设计阶段就把这类低级问题拦截掉，省去后期改模、改板的额外成本。这款模型的本体分色也贴合实物的视觉特征，中间的陶瓷介质区域采用深色调，两端的金属端电极采用浅金属色调，在做整机的BOM可视化展示时，能和其他封装的电阻、电容形成直观区分，方便生产、质检环节的人员快速识别器件类型，减少错料的概率。
