0402封装贴片多层陶瓷电容三维结构

　　在消费电子、通信设备、工业控制板卡的表面贴装生产线里，0402封装的MLCC是再常见不过的无源基础元件，这类元件的三维建模精度，直接影响PCB布局阶段的干涉检查、焊盘设计匹配度，以及后续SMT贴片工序的钢网开孔、吸嘴选型适配。很多刚接触硬件结构协同设计的工程师容易忽略这类微型元件的模型准确性，觉得只要封装尺寸对就够，实际上贴片电容的端电极厚度、本体倒角细节，都会影响高密度布板时的安全间距核算，尤其是在板卡空间极度紧凑的TWS耳机、智能穿戴设备主板上，相邻元件的间隙往往只有0.1mm级别，模型的尺寸偏差很容易导致实际贴片后出现元件碰件、焊盘短路的问题。

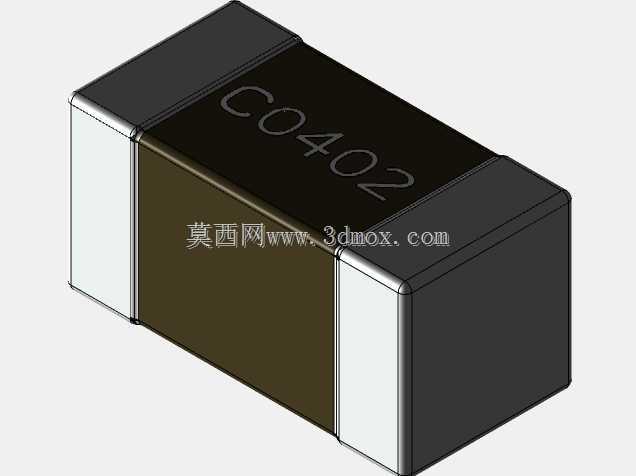

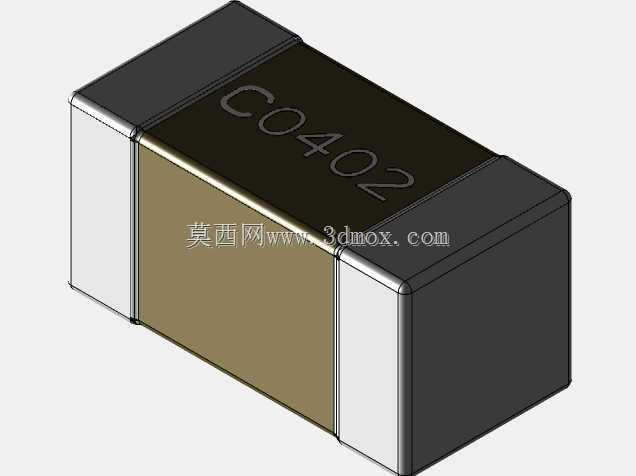

　　这款0402规格的MLCC，本体尺寸严格遵循公制1mm长度、0.5mm宽度、0.5mm高度的设计边界，建模时还原了多层陶瓷电容的典型结构：中间是陶瓷介质与内电极叠压形成的深褐色本体，两端是覆盖在本体端部的银白色端电极，端电极的边缘做了微小的圆弧倒角处理，这一细节并非装饰性设计，而是实际生产中端电极浸涂工艺带来的自然形态，还原这一特征能让模型在做DFM可制造性检查时，更准确地模拟元件过回流焊时的焊点成型形态，帮助工程师提前预判立碑、虚焊等贴片风险。

　　从设计思路上看，这类微型无源元件的建模不需要做内部叠层结构的拆解，毕竟结构设计阶段只需要元件的外部安装轮廓，因此模型采用实体建模方式，将本体与两端电极做独立的实体区分，既还原了外观的材质分界，也方便后续在装配体中给不同部位赋予对应的材质属性，比如端电极设置为锡铅合金材质参数，陶瓷本体设置为高频陶瓷的材料参数，在做板卡级的热仿真、结构应力仿真时，能获得更贴近实际的计算结果。很多工程师在调用通用封装库的元件模型时，经常遇到模型尺寸与实际物料不符的问题，比如部分通用库的0402电容高度做成0.6mm，或者端电极长度占比不符合主流物料规格，在做高密度布局时就会出现设计阶段预留的空间足够，实际物料贴装后和屏蔽罩、结构件发生干涉的情况，这类问题在量产阶段整改的成本极高，因此精准的元件三维模型是硬件结构协同设计中不可或缺的基础支撑。

　　在实际应用场景中，这类0402封装的MLCC容值覆盖范围从几pF到几μF不等，广泛用于电源回路的去耦、信号链路的耦合、高频电路的滤波等场景，几乎所有采用表面贴装工艺的电路板上都能看到它的身影。建模时严格控制了模型的几何公差，长度方向的尺寸公差控制在±0.02mm，宽度与高度方向公差控制在±0.01mm，完全匹配主流电子厂商的物料规格书要求，端电极的长度设置为0.25mm，和焊盘的标准封装尺寸形成适配，在PCB设计软件中导入该模型时，能直接和标准0402封装的焊盘位置精准对齐，不需要额外调整坐标偏移。不同于接插件、芯片等多引脚元件需要还原引脚的成型细节，这类两端贴片元件的模型重点在于本体轮廓的准确性，以及端电极与焊盘接触区域的形态还原，这样在做SMT贴片仿真时，才能准确模拟吸嘴拾取元件时的吸附面位置，以及元件贴装到焊盘上的初始位置偏差，帮助工艺人员提前优化贴片程序的参数设置，减少首件调试的时间成本。

　　对于需要做板卡抗震仿真、跌落仿真的场景，这个模型的质量属性也按照实际MLCC的密度参数做了设置，陶瓷本体的密度、端电极的金属密度都和真实物料保持一致，仿真计算时能准确反映元件在受到冲击时的惯性力，评估焊点的应力水平是否在可靠范围内。很多时候工程师在做仿真时使用简化的方块模型代替真实元件模型，得到的仿真结果和实际测试结果偏差能达到30%以上，尤其是微型元件的质量分布虽然绝对值小，但在高频振动场景下，焊点的疲劳寿命计算对质量参数的敏感度很高，精准的模型能大幅提升仿真结果的参考价值。
