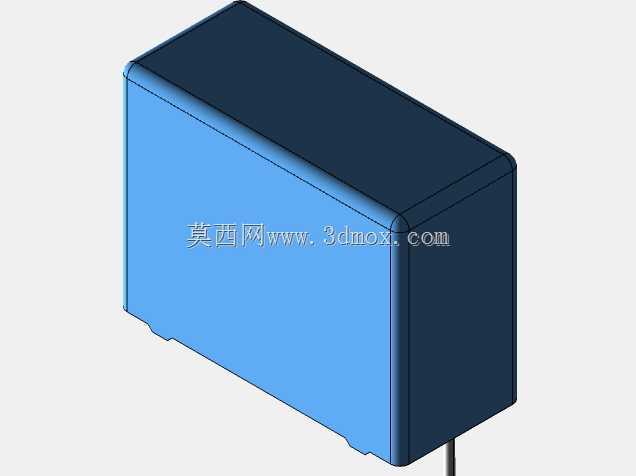

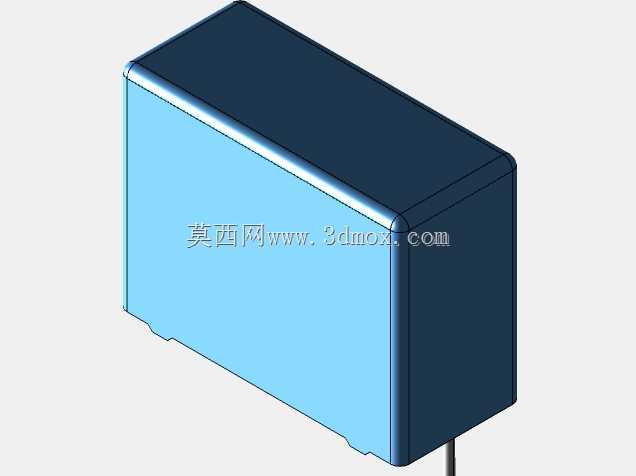

在交流电源输入回路的EMI滤波设计环节,这类直插式X2安规电容是结构设计工程师做PCB布局时经常接触的元件,它的核心作用是跨接在交流输入的火线与零线之间,滤除电网中的差模干扰信号,同时满足安规认证要求,即便电容失效也不会引发电击风险,不会对后续电路及使用人员造成安全隐患。做PCB封装设计的时候,首先要明确它的安装边界,这款电容的引脚间距为27.5mm,本体长度30mm、宽度13mm、高度23mm,布局时需要在引脚焊盘周边预留至少1mm的工艺间隙,本体上方要预留不小于2mm的安全距离,避免和周边的整流桥、保险管、共模电感等元件产生干涉,尤其是在做紧凑型电源适配器、壁挂式开关电源的结构堆叠时,本体高度直接影响外壳的内部净空设计,
要是忽略了高度尺寸,很容易出现外壳合模时压到电容本体的问题,批量生产时会造成绝缘层破损的隐患。从设计思路上来说,这类电容采用长方体塑封外壳结构,外壳采用阻燃PBT材质注塑成型,表面做哑光蓝色涂层处理,一方面是为了区分元件类型,方便产线作业人员目视识别插件位置,减少错料风险,另一方面硬质塑封外壳可以保护内部的金属化聚丙烯薄膜卷芯,避免在波峰焊过程中被助焊剂腐蚀,同时提升元件的机械强度,在运输、插件、焊接过程中不会因为轻微外力出现卷芯变形、引脚脱落的问题。引脚采用镀锡铜包钢线,直径适配常规2.54mm间距的PCB钻孔工艺,插件时引脚露出PCB背面的长度控制在1.5-2.5mm之间,既可以保证波峰焊的焊锡浸润效果,
也不会因为引脚过长造成背面焊点和其他元件短路。在实际应用场景中,这类电容广泛用在家用电器的电源输入板、工业控制设备的交流供电模块、小型充电桩的前端滤波回路、LED驱动电源的EMC处理单元里,选型时除了要确认尺寸参数,还要匹配对应的耐压等级和温度特性,不过从结构设计的角度来说,准确的三维模型可以直接导入PCB设计软件和结构装配文件中,提前做干涉检查,不用等实物打样回来才发现布局冲突,能大幅缩短产品的研发周期。很多新手工程师做布局时容易忽略电容本体的倒角细节,这款电容的边角做了R0.8mm的圆角处理,在和电源外壳的加强筋、卡扣结构做配合时,不会因为直角棱边刮伤外壳的绝缘涂层,也能减少插件时元件边角和治具的磕碰损伤。
另外在做波峰焊治具设计的时候,要根据电容的本体宽度做对应的定位槽,定位槽的尺寸要比本体宽度大0.2mm,方便插件时元件顺利落位,同时避免过炉时因为高温导致电容本体偏移,造成引脚虚焊、歪斜的问题。在做整机的安规距离校核时,还要注意电容本体到周边带高压部件的爬电距离,因为X2电容本身是接在交流输入端,本体表面的绝缘等级要满足对应的污染等级要求,三维模型里准确的外形尺寸可以直接用来测量爬电路径的长度,不用反复核对规格书的二维尺寸,减少校核时的计算误差。
