SMD2010贴片电阻芯片三维结构

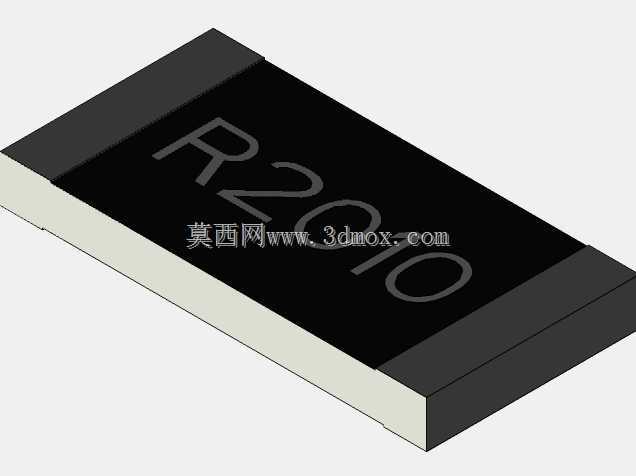

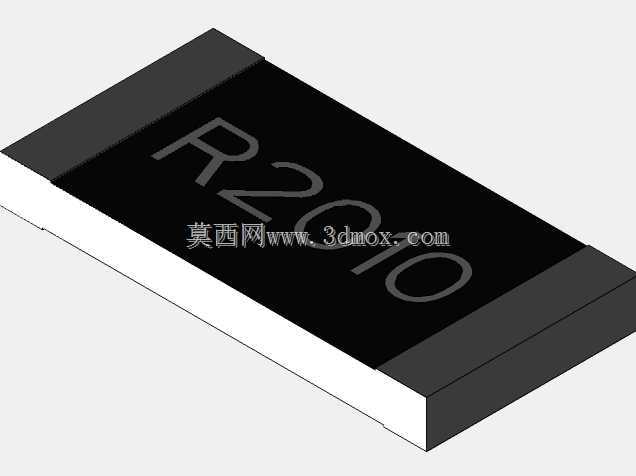

　　在消费电子、工业控制板卡、汽车电子模块的表面贴装生产线中，SMD封装的电阻芯片是用量最大的无源基础元件之一，这类元件的三维建模精度直接影响PCB布局的干涉检查、钢网开孔设计、回流焊工艺仿真的最终效果。本次建模的2010封装贴片电阻，对应外形尺寸为长度5mm、宽度2.5mm、高度0.55mm，完全匹配行业通用的2010封装安装边界，建模过程中严格还原了实物的层叠结构：底部为陶瓷基体的浅灰白色绝缘层，两侧端电极做了倒角处理避免贴装时刮蹭焊盘，顶部黑色阻焊层表面印有阻值标识字符，字符的凹陷深度、印刷位置完全参照量产实物的公差范围设定，没有做过度的艺术化夸张处理。

　　从实际选型应用的角度看，2010封装的贴片电阻额定功率普遍在0.5W到1W区间，比0805、0603封装的电阻耐受功率更高，多用于电源回路的限流、信号采样、阻抗匹配场景，在做板卡三维布局时，这类元件的高度边界是必须重点核对的参数——如果板卡需要搭配屏蔽罩、导热垫或者 conformal coating 三防漆涂覆，0.55mm的本体高度加上焊锡爬升的0.1mm左右高度，预留的安全间隙不能低于0.7mm，否则会出现屏蔽罩压接元件、涂覆层厚度不足的问题。建模时特意将端电极的可焊面做了单独的面组拆分，方便后续做热仿真时直接赋予焊锡材料属性，不需要二次拆分几何结构，这也是面向工程应用建模和纯外观建模的核心区别：所有结构拆分都要服务于后续的工艺仿真、装配检查环节，而不是只追求视觉上的相似。

　　设计这类标准封装元件的三维模型时，最容易出现的误差是端电极的宽度和倒角尺寸，很多非工程导向的模型会把端电极做的过宽，导致在PCB装配仿真时出现焊盘和电极错位的误报，本次建模参照IPC-SM-782表面贴装器件封装标准，端电极沿长度方向的延伸尺寸控制在0.5mm±0.05mm，电极外侧的C角为0.1mm，刚好匹配回流焊时焊锡的润湿角范围，在做DFM可制造性检查时，不会出现虚假的焊接不良报警。另外顶部的标识字符没有做成简单的贴图，而是做了0.02mm的浅浮雕结构，在做高清产品渲染或者装配工艺培训动画时，可以清晰呈现元件的标识细节，不需要后期再做贴图处理。

　　从板卡装配的实际场景出发，这类贴片电阻的两个端电极是唯一的安装定位基准，建模时将两个电极的底面设置为共面，平面度公差控制在0.01mm以内，完全匹配SMT贴片机的吸嘴取料定位要求——如果模型的底面存在微小的翘曲变形，在做贴装仿真时会出现元件吸持不稳、抛料的误判，对于日均贴装点数几十万的SMT生产线来说，这类基础元件的模型精度会直接影响整线的工艺仿真准确率。另外本体的侧边棱线做了0.03mm的微小圆角处理，还原了陶瓷基体烧结后自然形成的钝化边缘，没有做尖锐的直角处理，更贴近量产实物的真实形态，避免在做结构干涉检查时，因为尖锐棱线的计算误差出现虚假的干涉提示。

　　在工业控制板卡的应用场景中，这类2010封装电阻经常会布置在功率器件周边，工作环境温度范围覆盖-40℃到125℃，建模时将陶瓷基体、端电极、阻焊层三个部分做了独立的实体拆分，后续做热应力仿真时，可以分别赋予氧化铝陶瓷、锡铅焊料、环氧树脂阻焊层的材料参数，直接计算不同温度循环下的元件变形量，评估焊盘的疲劳寿命，不需要重新对模型进行几何清理。相比简化的方块式电阻模型，这种还原层叠结构的模型在做EMC电磁兼容仿真时，还可以直接提取电阻的寄生参数，评估高频信号回路的阻抗连续性，对于高速信号板卡的设计来说，这类精细模型的参考价值远高于简化的占位模型。

　　很多结构工程师在做PCB布局时，往往只会导入元件的占位框模型，忽略元件的实际外形细节，等到样机试产时才发现元件和周边的结构件、接插件出现干涉，尤其是在高密度安装的电源模块、伺服驱动器板卡上，2010封装的电阻尺寸相对较大，如果模型只做了方块占位，很容易忽略顶部标识字符的凸起、端电极的外伸结构，导致实际装配时元件和导热胶、固定胶的涂布区域出现重叠。本次建模的所有尺寸都经过实物游标卡尺测量核对，长度、宽度、高度的公差控制在±0.02mm以内，完全可以直接用于整机的结构装配检查，不需要再做尺寸修正。
