插件式交流电源电容三维结构设计

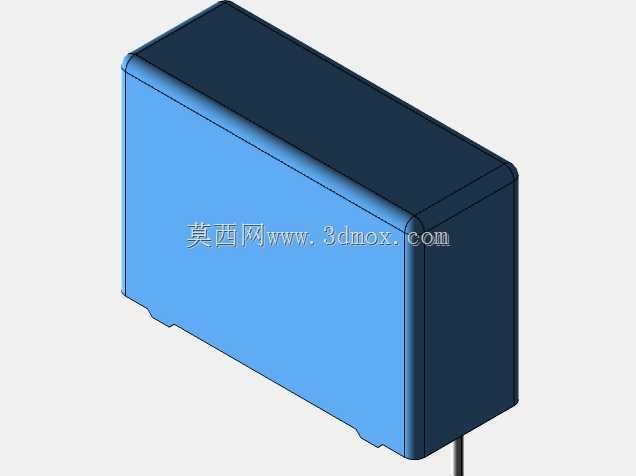

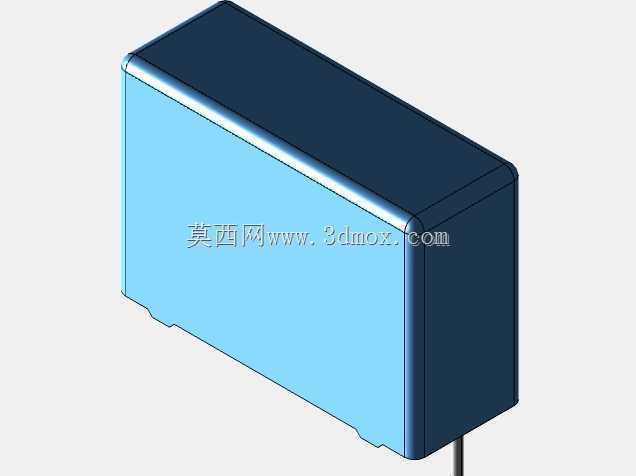

　　在开关电源、工业控制板卡、民用家电的电源输入回路设计中，安规类交流电源电容是抑制电磁干扰、滤除电网杂波的核心被动元件，这类直插式电容的选型与安装设计，直接决定了PCB板卡的EMC性能与量产装配的工艺可行性。本次呈现的这款插件式交流电容，采用长方体环氧包封结构，主体外壳为阻燃蓝色环氧材质，顶部为深蓝色密封端盖，底部伸出两根直插式引脚，整体结构完全适配波峰焊、手工焊等常规PCB装配工艺。从安装边界来看，该电容本体长度为27.5mm，引脚间距设定为30mm，本体宽度11mm，整体高度21mm，设计过程中充分考虑了PCB布局的安全间距要求：引脚间距大于常规安规要求的爬电距离阈值，本体高度适配多数消费类、工业类电源产品的外壳内部空间余量，

　　不会出现元件顶壳、与周边散热片或功率器件干涉的问题。在功能特性层面，这类X2型交流电容主要并联在交流电源输入侧的火线与零线之间，用于滤除差模干扰信号，其环氧包封外壳具备良好的耐温、阻燃特性，能够适应PCB板在波峰焊过程中的短时高温冲击，同时在长期带电工作状态下，外壳的绝缘性能可以避免引脚与周边金属结构件发生短路风险。设计这类元件的三维模型时，首先要保证引脚位置的精度，因为引脚间距的偏差会直接导致量产时插件无法顺利插入PCB过孔，造成装配不良；其次要还原本体的倒角细节，实际量产的电容外壳边缘并非尖锐直角，而是带有微小的圆弧过渡，这是环氧塑封工艺的固有特征，在三维建模时还原这一细节，能够让整机虚拟装配时的干涉检查结果更贴近真实生产状态，

　　避免出现数字模型无干涉但实际装配卡滞的问题。在不同的行业应用场景中，这类电容的选型要求也存在差异：工业控制类设备的电源板通常要求电容具备更高的耐温等级与抗浪涌能力，建模时可以根据实际选型参数调整本体的标识区域位置；民用家电类产品则更关注成本与安装空间，该尺寸的电容刚好适配小功率电源适配器、壁挂式空调内机电源板、台式电脑ATX电源副边回路的安装空间，不需要额外预留过大的元件位置。很多结构工程师在做PCB布局的三维校验时，往往会忽略这类被动元件的外形精度，觉得只要大概画个方块代替就行，但实际上这类插件元件的引脚伸出长度、本体底部的微小定位凸点，都会影响实际装配时的元件站立高度，如果模型尺寸偏差过大，

　　就会导致后期结构件开模后出现元件与外壳干涉的问题，需要反复修模，增加研发周期成本。这款电容的三维结构完全还原了量产元件的真实细节：本体底部靠近引脚位置的微小凸点是生产过程中的注塑浇口残留位置，在建模时保留这一特征，能够让装配仿真时的元件支撑状态更贴近实际，避免虚拟装配时元件出现悬空的误判；引脚的直径设定为常规插件元件的标准线径，适配PCB设计中0.8mm的标准插件过孔，不需要额外调整孔位尺寸。在电源产品的安规设计中，这类电容的本体与周边带电部件的间距要求非常严格，精准的三维模型能够帮助工程师在设计阶段就完成安规间距的校验，不需要等到样机制作阶段再去调整元件位置，大幅缩短产品的研发迭代周期。
