IEC型THT面板安装电源连接器结构

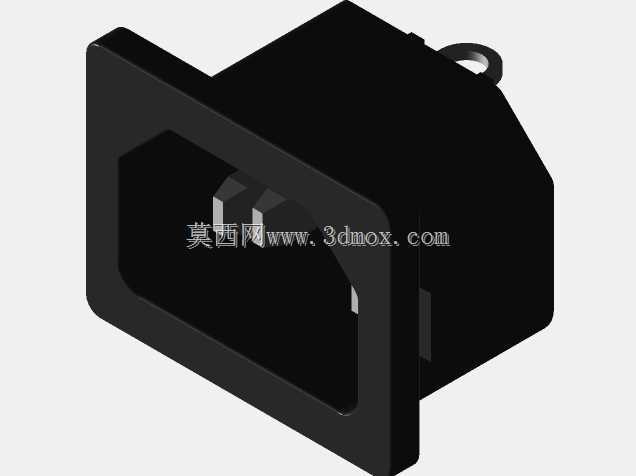

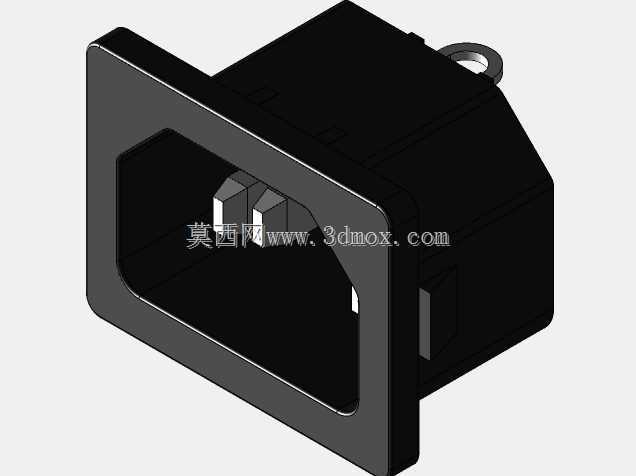

　　在各类工业控制设备、台式电子仪器、服务器机柜、商用供电终端的结构设计环节，板装式电源输入接口的选型与安装适配，是结构工程师在整机布局阶段需要反复核对边界的核心部件之一，这类连接器承担着交流市电从外部线缆导入设备内部电源模块的关键作用，其安装可靠性、尺寸匹配度直接影响整机的装配效率与长期使用稳定性。本次涉及的这款IEC规格电源连接器，采用通孔焊接（THT）的板端连接形式，在设计阶段就充分考虑了面板嵌入式安装的适配需求，整体外形为带法兰边的方块式结构，法兰边突出于主体外壳，安装时可直接卡入设备面板预先开设的对应方孔内，配合顶部自带的固定挂耳结构，无需额外加装压片即可实现与面板的牢固卡合，避免长期插拔过程中连接器出现移位、松动的问题。

　　从实际使用场景来看，这类连接器广泛适配需要标准IEC电源输入的各类设备，小到桌面型检测仪器、工业控制终端，大到机架式交换机、服务器电源模组、台式工控主机，都能见到同规格连接器的应用，其插孔端的接触件采用标准化的品字形排布，完全匹配通用的IEC电源线插头，无需定制专用线缆，可大幅降低设备的后期运维配件成本。在结构设计细节上，连接器主体采用耐高温的绝缘工程塑料一体注塑成型，外壳壁厚均匀，既保证了插合过程中的结构强度，也能满足安规要求的电气绝缘性能，接触插针采用导电性能优异的铜合金材质，表面做镀镍处理，兼顾导电性与抗氧化能力，长期插拔使用也不会出现接触电阻过大、温升超标的问题。尺寸边界方面，这款连接器的引脚间距为7mm，

　　适配常规厚度的印刷电路板通孔焊盘布局，整体主体长度为31mm，法兰边外侧宽度为21.7mm，整体安装后的突出高度为24mm，可适配厚度2.0mm的设备安装面板，在做面板开孔设计时，只需按照法兰边的内凹轮廓尺寸预留公差，即可实现顺利装配，不会出现开孔过大导致连接器晃动、开孔过小无法装入的问题。在三维建模过程中，这类接插件的模型需要重点还原几个关键尺寸：一是法兰边的厚度与卡接台阶尺寸，这直接关系到面板开孔的配合公差；二是插针的伸出长度与排布位置，这决定了PCB板上焊盘的定位是否准确，避免焊接时出现插针偏位、无法过孔的问题；三是外壳的避让空间，尤其是连接器尾部的引脚折弯区域，需要预留足够的焊盘操作空间，

　　避免与PCB板上的其他元器件产生干涉。从设备装配的实际流程来看，这类THT安装的连接器，通常是在PCB板波峰焊工序之前就插入对应焊盘孔，经过波峰焊后与PCB板形成牢固的焊接连接，之后再将PCB板连同连接器一起推入设备壳体，让连接器的法兰边刚好卡入面板的预留开孔内，挂耳结构卡入面板对应的卡槽，整个装配过程无需额外螺丝固定，可有效提升产线的装配效率，减少紧固件的使用数量。在安规设计层面，这款连接器的插针外围设置了足够高度的绝缘挡墙，可避免插拔过程中手指误触带电插针的风险，同时外壳的绝缘材质满足UL94-V0级阻燃要求，在设备出现异常温升时也不会出现引燃风险，符合各类电子电气设备的安规认证要求。对于结构设计从业者而言，这类标准件的三维模型不需要从零开始绘制，直接调用准确的标准模型即可快速完成整机布局，在布局时需要注意，连接器的插合方向要预留足够的电源线插拔空间，通常在面板外侧需要预留至少50mm的操作空间，方便用户插拔电源线，同时连接器尾部的焊盘区域要远离PCB板上的发热元器件，避免长期高温烘烤导致连接器塑料外壳老化变形，影响使用寿命。另外在做机柜类设备的布局时，如果是多台设备并排安装，还要注意相邻设备的电源接口位置不要互相干涉，预留足够的插头插拔操作间隙，避免出现线缆插装困难的问题。
