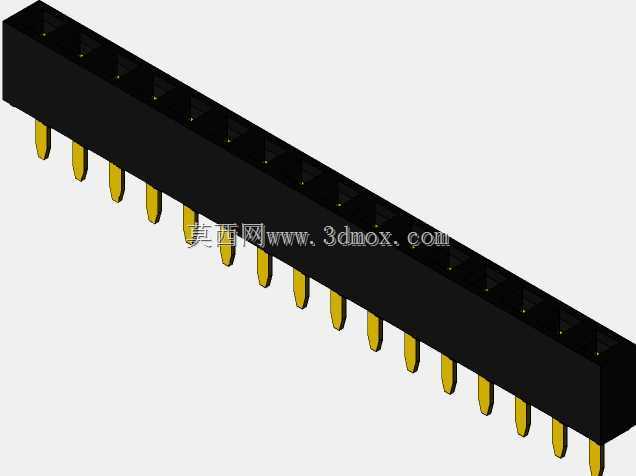

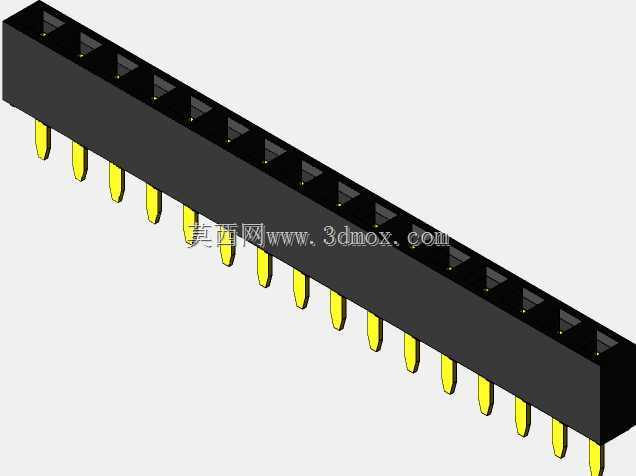

16针内螺纹2.54节距单排直插排针

　　这款16针内螺纹收割台排针是板对板、板对线连接场景中常用的通孔插装类接插件，日常在工控板卡、测试治具、消费电子主板、通讯接口模块的板间连接环节都能见到它的身影，主要承担不同PCB板之间、PCB板与外部线束之间的电信号与小电流传输作用，相比普通无螺纹排针，它的针体带内螺纹结构，在需要频繁插拔、或者有振动工况的使用场景下，可以配合螺丝实现接插件的锁紧固定，避免长期使用后插针松脱、接触不良的问题。

　　从设计逻辑来看，这款排针采用标准2.54mm间距设计，完全匹配行业通用的面包板、杜邦线、排母座的孔位规格，不需要额外定制配套连接件，选型替换时通用性极强。绝缘体部分采用黑色耐高温工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的短时高温，不会出现焊接受热变形、针体移位的问题，绝缘本体的侧边做了微小的定位凸台，在PCB上插装时可以和板上的定位孔配合，过炉焊接前不会出现偏移歪斜，减少焊接后的返修率。导电针体采用黄铜基材表面镀金处理，既保证了良好的导电性能，降低接触电阻，也能提升针体的抗氧化能力，长期在常规温湿度环境下使用不会出现针体氧化导致的接触失效问题，针体的直插部分做了收割台处理，插装时的导向性更好，不会出现针体刮蹭PCB孔壁导致的孔铜脱落问题，针体末端的内螺纹深度经过精准控制，既保证螺丝拧入后有足够的锁紧力，也不会因为螺纹过深导致针体结构强度下降，在常规的接线锁紧力度下不会出现针体弯折、开裂的情况。

　　从安装边界尺寸来看，这款排针总长度为41.14mm，对应16个针位的排布长度，绝缘体部分宽度为2.5mm，安装后在PCB板上占用的横向宽度极小，适合板上空间紧凑的高密度布线场景，整体安装高度为5mm，属于常规矮体直插排针的高度范畴，不会因为元件过高影响板卡的堆叠安装，插装时对应的PCB通孔直径推荐采用0.8mm-0.9mm的规格，焊盘直径设计为1.5mm即可满足焊接强度要求，针体伸出PCB背面的长度控制在1.2mm-1.5mm之间，既能保证焊锡充分浸润形成可靠焊点，也不会因为针脚过长导致背面焊点和其他元件短路。

　　在实际选型使用过程中，这款排针的额定电流可以满足单针3A以内的信号与小功率传输需求，绝缘耐压可以达到常规低压电子设备的500V交流耐压要求，日常使用中如果是静态固定的设备场景，可以直接插装焊接后配套普通排母使用，如果是车载、工业设备这类存在持续振动的场景，就可以利用针端的内螺纹配合带固定孔的排线座或者外接端子，拧上M2规格的小螺丝实现锁紧，即使长期受振动影响也不会出现接插件松脱的故障。建模过程中需要重点保证针位间距的公差控制在±0.1mm以内，绝缘体和针体的同轴度偏差不能超过0.05mm，否则批量生产时会出现插装困难、针位错位无法和排母配合的问题，内螺纹的位置度也要严格控制，保证配套螺丝可以顺利拧入，不会出现螺纹偏斜导致的锁付失败。
