GN820卧式快速夹钳压紧夹具结构

　　在工装治具、装配流水线、焊接工位以及小型零部件加工的场景里，这类卧式肘节式快速夹钳的出镜率一直很高，很多做非标设备结构设计的工程师在做工件定位压紧方案时，第一时间都会考虑这类成熟的标准压紧件。和螺纹旋紧、气缸压紧的方案比，它不需要额外接气源，也不用反复拧动螺栓，操作人员只需要扳动带红色防滑套的手柄，就能在极短行程内完成工件的压紧与松脱，单工位的装夹时间能压缩到一秒以内，对于小批量多品种的装配、检测、焊接工位来说，能大幅降低操作人员的重复劳动强度，提升工位流转效率。

　　从结构原理来看，这款夹钳利用的是肘节机构的死点锁止特性，当手柄扳动到闭合位置时，内部的多组连杆会越过力的死点位置，此时哪怕压紧端受到工件方向的反向冲击力，夹钳也不会自行松脱，锁止状态的保持完全依靠机械结构本身的力学特性，不需要额外的锁止销或者紧固件，可靠性远高于普通的弹簧压紧结构。夹钳的底座采用带两个安装孔的平板式设计，安装时可以直接通过螺栓固定在工装基板、焊接平台或者装配治具的台面上，两个安装孔的间距经过标准化设计，和市面上同规格的夹钳安装尺寸完全兼容，后期如果出现易损件磨损需要替换，不需要重新在台面上打孔攻丝，直接拆装更换即可，设备维护的成本很低。

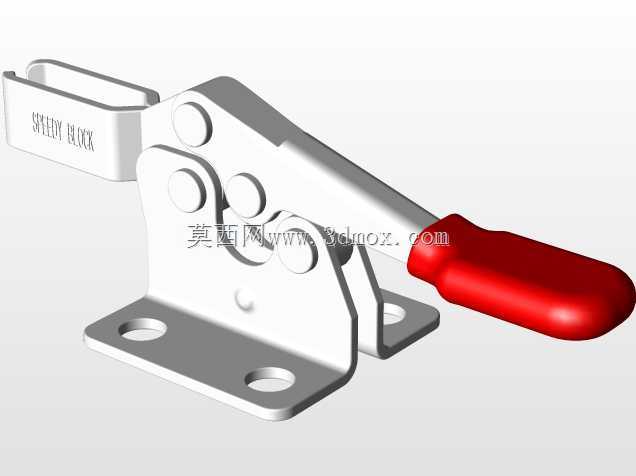

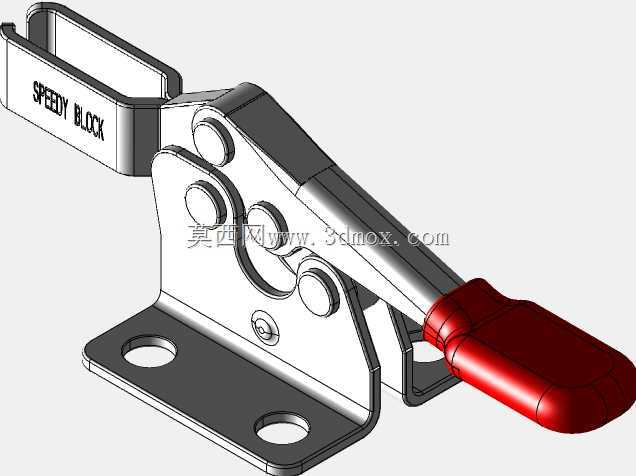

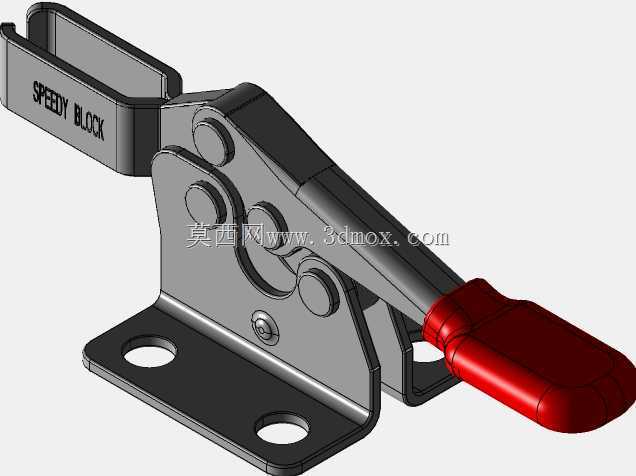

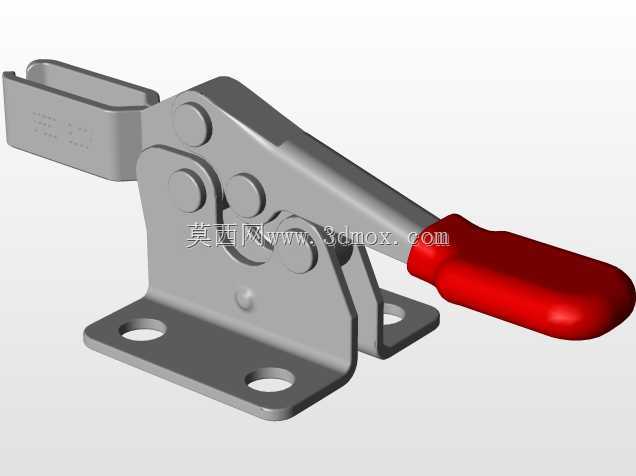

　　这款夹钳的整体外形长度为68mm，宽度24mm，闭合状态下总高度23mm，属于小规格的卧式快速夹钳，适合压紧力需求在几十公斤级的小型工件装夹场景，比如电子零部件装配治具、小型钣金件焊接定位、木工开料工位的工件固定、线束加工工位的治具压紧等场景都能适配。因为整体高度较低，安装在台面上不会占用过多的垂直空间，对于工位上方有操作空间限制、或者需要配合压头、检测探头上下动作的场景，这种低轮廓的卧式夹钳比立式夹钳的适配性更好，不会和上方的执行机构产生运动干涉。夹钳的压紧臂采用弯折式结构，闭合时压头的位置刚好落在底座前方的工件放置区域，压头端部可以根据实际被压工件的外形更换橡胶压头、金属平压头或者异型压头，避免压紧过程中刮伤工件表面，对于表面质量要求高的喷涂件、阳极氧化件、塑料件来说，只需要更换对应材质的压头就能直接使用，不需要对夹钳主体做二次改造。

　　从设计细节来看，夹钳的所有铰接点都采用铆接式的销轴结构，销轴和连杆孔之间的配合间隙控制得很小，长期反复扳动也不会出现明显的旷量，能保证压紧位置的重复精度，对于需要重复定位的加工工位来说，每次压紧的位置偏差可以控制在零点几毫米以内，完全能满足普通装配、焊接、检测工序的精度要求。手柄部分的红色护套采用软质防滑材质，操作人员扳动的时候手感舒适，即使手上沾有少量油污、切削液，也不容易出现打滑的情况，护套和金属手柄之间通过卡扣结构固定，长期使用如果出现护套磨损老化，也可以单独更换护套，不需要更换整个夹钳。夹钳主体的金属部件采用表面发黑或者镀锌处理，具备基础的防锈能力，在普通的车间环境下长期使用也不会轻易出现锈蚀卡滞的情况，如果是在潮湿或者有腐蚀性介质的场景使用，也可以选择不锈钢材质的同规格型号，不过这款常规碳钢材质的型号已经能覆盖绝大多数普通工业场景的使用需求。

　　在做结构选型的时候，需要注意几个安装边界的问题：首先是夹钳的压紧行程，这款小规格夹钳的压头开合行程大概在十几毫米，放置工件的时候需要预留足够的取放空间，如果工件的高度差比较大，需要确认压头张开后的高度是否能满足工件取放的需求，避免出现工件放不进去或者压头压不到位的情况。其次是压紧力的匹配，这款夹钳的额定锁止压紧力在百公斤以内，不要用它来压紧需要大吨位夹紧的重型工件，否则会导致连杆变形、销轴弯曲，夹钳提前失效。另外安装的时候，底座的安装面需要保证平整，如果安装面倾斜或者有凸起，会导致夹钳安装后出现应力变形，扳动手柄的时候会出现卡滞，长期使用还会影响锁止的可靠性，所以固定夹钳的时候，最好先把夹钳放在安装面上，确认底座完全贴合台面之后再拧紧安装螺栓，不要强行拧紧螺栓把夹钳压在不平整的台面上。

　　很多新手工程师在做夹钳布局的时候，容易忽略夹钳张开状态下的手柄位置，这款夹钳的手柄在张开状态下会向侧后方摆出一定角度，布局的时候需要在手柄的活动范围内预留足够的操作空间，不要在手柄的运动路径上布置其他的零件、挡边或者螺丝，避免手柄扳动的时候和周边结构产生干涉，同时也要预留出操作人员手指的操作空间，避免扳动手柄的时候夹到手指。如果是在焊接工位使用，最好在夹钳的铰接点位置定期涂抹少量的润滑脂，避免焊接飞溅粘在销轴缝隙里导致夹钳卡滞，延长夹钳的使用寿命。这类标准化的快速夹钳经过了多年的工业场景验证，结构成熟、成本低廉、维护方便，是工装夹具设计里非常实用的一类标准压紧元件，只要选型匹配、安装到位，基本不会出现太多的使用问题，能大幅缩短工装设计的周期，降低非标治具的制造成本。
